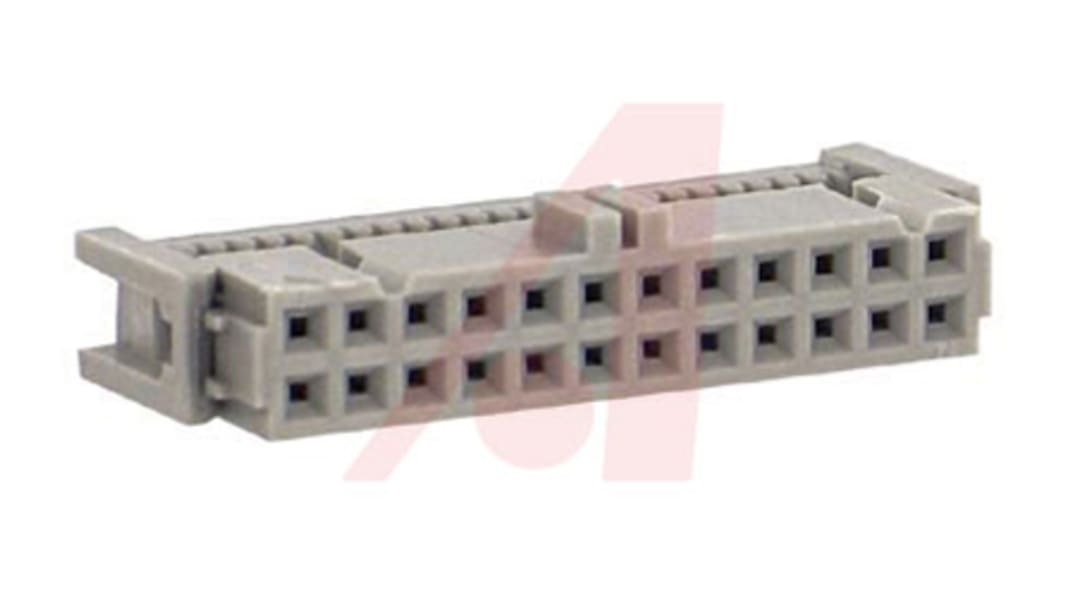

Connecteur IDC, série 891 3M Femelle Droit, 24 contacts, 2 rangées, pas 2.54 mm, Câble
- Code commande RS:
- 828-0425
- Référence fabricant:
- 89124-0101
- Marque:
- 3M
Bénéficiez d'une remise sur les achats en gros
Ajoutez 10 de plus pour économiser 8%
Consulter les options de prix de grosSous-total (1 unité)*
3,06 €
HT
3,67 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- 1 unité(s) prête(s) à être expédiée(s)
- Plus 376 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité | Économie |
|---|---|---|
| 1 - 9 | 3,06 € | - |
| 10 - 24 | 2,79 € | 8% |
| 25 - 49 | 2,51 € | 17% |
| 50 - 99 | 2,33 € | 23% |
| 100 + | 2,17 € | 29% |
*Prix donné à titre indicatif
- Code commande RS:
- 828-0425
- Référence fabricant:
- 89124-0101
- Marque:
- 3M
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | 3M | |
| Type de produit | Connecteur IDC | |
| Nombre de contacts | 24 | |
| Nombre de rangées | 2 | |
| Courant | 1.5A | |
| Pas | 2.54mm | |
| Tension | 1kV ac | |
| Type de montage | Câble | |
| Enveloppé/Non-Enveloppé | enveloppe de protection | |
| Genre du connecteur | Femelle | |
| Orientation | Droit | |
| Placage du contact | Or, Nickel | |
| Température minimum de fonctionnemen | -55°C | |
| Type de raccordement | CAD | |
| Série | 891 | |
| Température d'utilisation maximum | 105°C | |
| Genre du contact | Femelle | |
| Normes/homologations | No | |
| Matériau du boîtier | Téréphtalate de polyéthylène renforcé de fibre de verre | |
| Matériau de contact | Bronze phosphoreux | |
| Sélectionner tout | ||
|---|---|---|
Marque 3M | ||
Type de produit Connecteur IDC | ||
Nombre de contacts 24 | ||
Nombre de rangées 2 | ||
Courant 1.5A | ||
Pas 2.54mm | ||
Tension 1kV ac | ||
Type de montage Câble | ||
Enveloppé/Non-Enveloppé enveloppe de protection | ||
Genre du connecteur Femelle | ||
Orientation Droit | ||
Placage du contact Or, Nickel | ||
Température minimum de fonctionnemen -55°C | ||
Type de raccordement CAD | ||
Série 891 | ||
Température d'utilisation maximum 105°C | ||
Genre du contact Femelle | ||
Normes/homologations No | ||
Matériau du boîtier Téréphtalate de polyéthylène renforcé de fibre de verre | ||
Matériau de contact Bronze phosphoreux | ||
Connecteur auto-dénudant série 3M 891, 24 contacts, tension nominale de 1,0 kV CA - 89124-0101
Ce connecteur auto-dénudant est conçu pour des applications de montage de câbles efficaces. Doté d'une conception femelle robuste avec un pas de 2,54 mm, il accueille 24 contacts répartis sur deux rangées. Fabriqué avec des matériaux de haute qualité, il fonctionne efficacement dans une plage de températures allant de -55,0 °C à 105,0 °C.
Caractéristiques et avantages
• Placage à l'or et nickel pour une conductivité et une résistance à la corrosion accrues
• La méthode de terminaison IDC permet des connexions rapides et fiables
• Conçu pour être utilisé avec des câbles multibrins de calibre 26 et 28 AWG
• Orientation droite du boîtier simplifiant l'installation dans les espaces restreints
• Conçu pour une tension nominale de 1,0 kV CA, adapté aux applications haute tension
• Excellente résistance d'isolation garantissant des performances durables dans le temps
Applications
• S'utilise dans les systèmes d'automatisation nécessitant des connexions fiables
• Convient aux tableaux électriques où l'espace est limité.
• Couramment utilisé dans les équipements de communication pour l'intégrité du signal
• Idéal pour l'intégration dans des systèmes mécaniques nécessitant une connectivité robuste
Quelle est l'intensité maximale admissible pour ce connecteur ?
Le connecteur a une intensité nominale de 1,5 A, ce qui lui permet de répondre aux exigences de diverses applications tout en maintenant son efficacité.
Comment le matériau isolant contribue-t-il à ses performances ?
Le matériau isolant, un polyester chargé de fibres de verre, offre une excellente durabilité et une grande résistance aux facteurs environnementaux, ce qui le rend adapté aux conditions exigeantes.
Quelles sections de fils peuvent être utilisées efficacement avec ce connecteur ?
Il est compatible avec les câbles multibrins de calibre 26 et 28 AWG, assurant une utilisation polyvalente pour différentes configurations de câblage.
Ce connecteur peut-il maintenir ses performances dans des conditions de températures extrêmes ?
Oui, il est conçu pour fonctionner efficacement dans une plage de températures allant de -55,0 °C à 105,0 °C, convenant ainsi aux applications à basse et haute température.
