Contacteur Allen Bradley série 100C, 3 pôles , 3NO, 23 A, 24 V c.c., 11 kW

La série 100-C compacte mais puissante de contacteurs d'Allen Bradley offre des performances exceptionnelles avec une fiabilité et un rendement améliorés.

Ces contacteurs CEI polyvalents peuvent facilement gérer les courants de démarrage élevés des moteurs modernes et d'autres charges avec leur puissance de commutation élevée. Ils sont également conçus pour économiser de l'espace sur le panneau avec leur plus petit cadre. Ils offrent une haute fiabilité de connexion et une facilité de câblage grâce à deux connexions d'alimentation séparées par pôle, et une faible consommation, pour économiser du temps et de l'argent. Ils sont également conformes à la norme RoHs et sont composés de matériaux écologiques, garantissant un meilleur choix pour votre personnel et la planète.

Ces contacteurs de la série 100-C avec bobines c.c. incluent la suppression intégrée des surtensions. Les contacteurs 100-C sont dotés de bornes à coil réversibles et fournissent un montage avant et latéral des contacts auxiliaires. Ils peuvent être fixés à un montage sur rail DIN de 35 mm ou sur panneau. La largeur de ligne est de 9 à 97 A. Ils sont dotés d'une protection IP2X des doigts pour éviter les risques de blessure pour les opérateurs et les risques d'endommagement de l'appareil. Ils sont compatibles avec les relais de surcharge électroniques et les relais bimétalliques. Une gamme complète d'accessoires est disponible pour toutes les tailles de contacteur, ce qui vous aide à créer un système de composants de démarreur flexible et parfaitement intégré.

Tension de commutation max. 690 V (tension nominale) AC3
coil 24 V c.c. qui aspire 200 W d'appel, jusqu'à 16 W de maintien
Durée de vie électrique : 1,3 million d'opérations
• 3 pôles, 1 NO contact auxiliaire sur les tailles 4 à 11 kW
Suppression intégrée des surtensions avec bobines c.c.

Veuillez vous assurer que l'alimentation et tous les contacts sont utilisés Le circuit peut résister à un courant de surtension de 8,3 A.

Normes : CEI 947, EN60 947, VDE0660, UL508, CSA22.2.

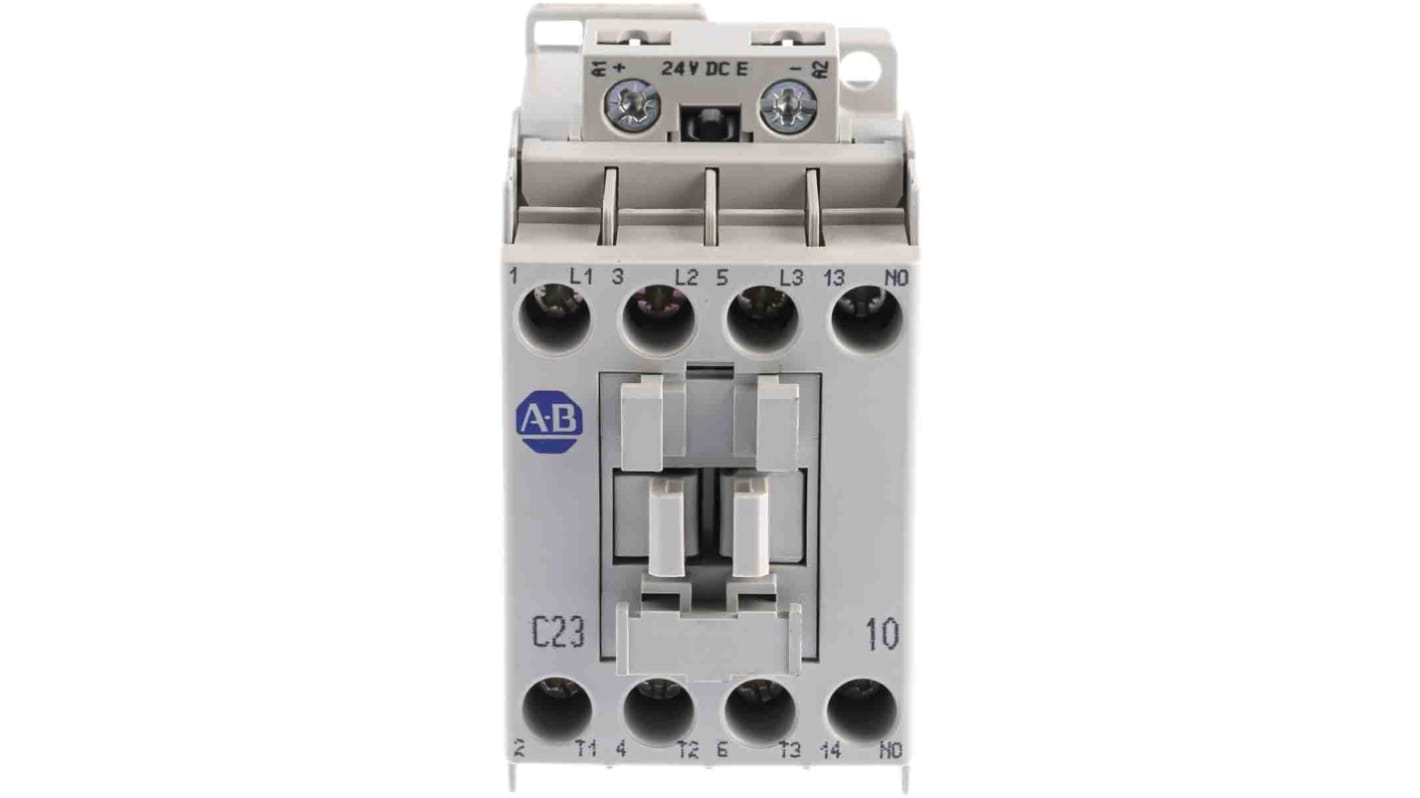

Le modèle 100-C23EJ10 est un contacteur 3 pôles d'Allen Bradley. Il est doté coil électronique 24 V c.c. et de bornes à vis. L'intensité nominale du contact est de 23 A. Il est doté d'une configuration de contact auxiliaire 1NO 0NF. La terminaison de coil est côté ligne.

Les contacteurs sont des dispositifs électromagnétiques qui peuvent commuter des quantités élevées de courant électrique et fonctionner avec l'utilisation coil interne ou électroaimant, qui ouvre ou ferme les contacts lorsque le courant électrique le traverse. Ils sont similaires aux relais, mais ils peuvent gérer des charges plus grandes et peuvent commuter plus de 15 ampères. Cela les rend parfaits pour les applications à utilisation intensive à plus grande échelle, telles que la commutation simultanée de plusieurs circuits différents. Ces dispositifs peuvent être commandés à distance et peuvent donc être utilisés pour le contrôle logique, comme la mise sous et hors tension de différentes choses. Les contacteurs sont dotés de tensions de coil élevées et ils offrent également plus d'options d'entrée et de sortie que les relais. Ils sont souvent utilisés pour contrôler les moteurs électriques et les systèmes d'éclairage.

Les contacteurs Allen Bradley sont conçus par des experts pour fournir d'excellentes performances et répondre à vos exigences uniques. Ils sont dotés d'une gamme de produits de commande de moteur, y compris les contacteurs CEI et NEMA qui peuvent être combinés avec des accessoires compatibles, pour vous aider à trouver la solution idéale.

Contacteurs Allen Bradley MCS (système de commande modulaire) :

Le MCS est un système de commande de moteur modulaire qui permet aux utilisateurs de concevoir et de construire un système adaptable. Il a été conçu pour tenir compte des demandes et exigences des moteurs modernes et de leurs utilisateurs ; respecte les exigences jusqu'à 85AC3.

Caractéristiques du MCS :

Une large gamme d'accessoires est disponible pour répondre à de nombreux besoins divers
La facilité d'assemblage, d'installation et de modification fournit un haut rendement et peut réduire le nombre de pièces qui doivent être maintenues
• La taille compacte des composants offre une réduction du volume de boîtier nécessaire, ainsi qu'une conception moderne et des économies de poids
• Un concept de conception modulaire et une méthode de "clipser" facile à installer
Montage sur rail DIN et en surface simple et rapide
