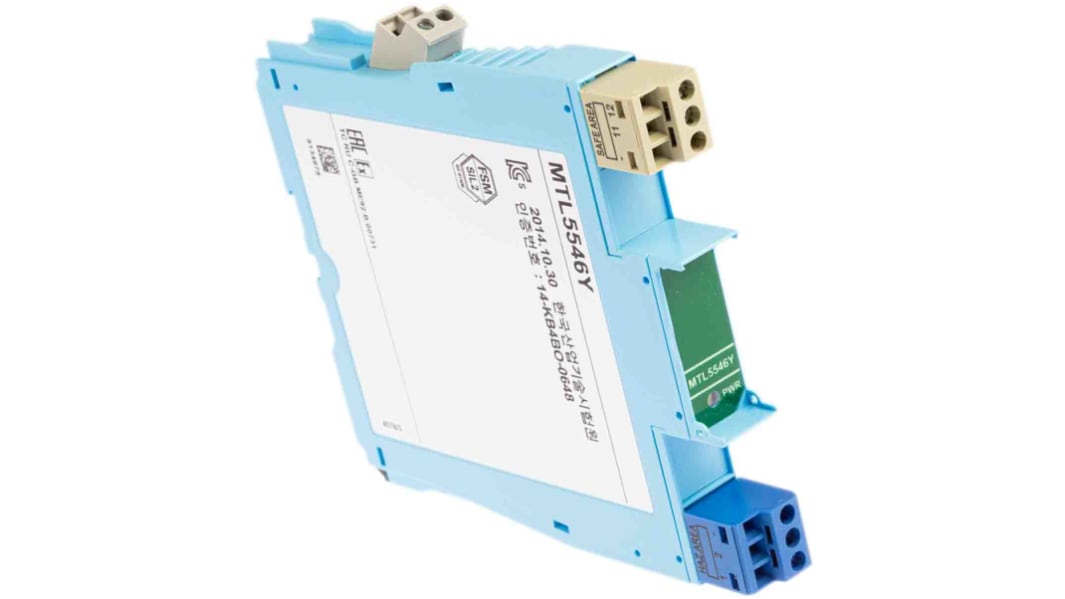

Conditionneur de signal Eaton MTL 4 → 20mA
- Code commande RS:
- 144-8685
- Référence fabricant:
- MTL5546Y
- Marque:
- Eaton
8 En stock pour livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Prix pour la pièce
433,00 €
HT
519,60 €
TTC
Unité | Prix par unité |
---|---|
1 + | 433,00 € |
- Code commande RS:
- 144-8685
- Référence fabricant:
- MTL5546Y
- Marque:
- Eaton
Documentation technique
Législation et Conformité
- Pays d'origine :
- GB
Détail produit
Unités d'interface de sécurité intrinsèque - Série MTL 5500 d'Eaton
La série MTL5500 est la dernière génération d'isolateurs de sécurité intrinsèque MTL conçus pour répondre aux besoins du marché d'interface de sécurité intrinsèque (IS) pour les projets d'application, des boucles d'instrument simples aux armoires entièrement équipées. Intégrant une conception de circuit Advanced et une structure de transformateur d'isolement innovante, ces isolateurs offrent une protection contre les explosions et aident à protéger les signaux électriques dans les zones dangereuses pour garantir un environnement de travail sûr.
Le montage sur rail DIN et les connecteurs de signal et d'alimentation enfichables simplifient l'installation et l'entretien. Ces unités IS sont alimentées par une tension d'alimentation de 20 à 35 V c.c. ou, dans certains cas, par le signal lui-même.
La conception compacte de 16 mm de large réduit le poids et offre une haute densité d'emballage et une réduction de la consommation électrique. Une large gamme d'options de module inclut des dispositifs de barrière d'isolation à canal simple et multiple. Ils s'ajoutent au succès de la série MTL5000 pour apporter les avantages des isolateurs galvaniques avec une conception et une fiabilité exceptionnelles. II (I) GD (Ex ia) IIC, IECEx, ATEX (BASEEFA) FM, CSA
Le montage sur rail DIN et les connecteurs de signal et d'alimentation enfichables simplifient l'installation et l'entretien. Ces unités IS sont alimentées par une tension d'alimentation de 20 à 35 V c.c. ou, dans certains cas, par le signal lui-même.
La conception compacte de 16 mm de large réduit le poids et offre une haute densité d'emballage et une réduction de la consommation électrique. Une large gamme d'options de module inclut des dispositifs de barrière d'isolation à canal simple et multiple. Ils s'ajoutent au succès de la série MTL5000 pour apporter les avantages des isolateurs galvaniques avec une conception et une fiabilité exceptionnelles. II (I) GD (Ex ia) IIC, IECEx, ATEX (BASEEFA) FM, CSA
Caractéristiques et avantages
Isolation 3 ports
Densité d'emballage élevée - Faible dissipation de puissance
Modules E/S multicanaux
Compatible avec la série précédente MTL5000
Sécurité fonctionnelle conforme à la norme CEI61508
Les numéros EX et les informations nécessaires sont affichés sur le couvercle, le cas échéant
Densité d'emballage élevée - Faible dissipation de puissance
Modules E/S multicanaux
Compatible avec la série précédente MTL5000
Sécurité fonctionnelle conforme à la norme CEI61508
Les numéros EX et les informations nécessaires sont affichés sur le couvercle, le cas échéant
Driver d'isolation de conditionnement de signal Eaton MTL, tension d'alimentation de 20 à 35 V c.c., sortie de 4 à 20 mA - MTL5546Y
Utilisez cet isolateur de conditionnement de signal Eaton pour éliminer les erreurs de boucle de terre causées par le bruit et les interférences de signal. Il permet d'empêcher une quantité de courant imprévisible d'entrer dans la boucle et de déformer les valeurs de mesure réelles. Vous trouverez des isolateurs de conditionnement de signal comme celui-ci dans les environnements industriels et médicaux où l'isolation électrique est essentielle pour la sécurité. Ce dispositif polyvalent peut également être utilisé pour amplifier des signaux ou abaisser des signaux dangereux haute tension pour une plus grande sécurité sur le lieu de travail. Ses bornes à vis maintiennent les fils en toute sécurité dans des conditions de fonctionnement difficiles, de sorte qu'il y a moins de risque que vos conducteurs ne fonctionnent accidentellement pas. Cela signifie également qu'il y a un minimum de besoin d'entretien.
Caractéristiques et avantages
• Homologation pour une utilisation sûre dans les endroits dangereux où des atmosphères explosives peuvent être présentes
Large plage de sortie de 4 à 20 mA pour plus de polyvalence
Offre un bon rendement d'emballage avec une largeur de seulement 16 mm
• L'indicateur à LED vous permet de vérifier rapidement si l'appareil est sous tension
Large plage de sortie de 4 à 20 mA pour plus de polyvalence
Offre un bon rendement d'emballage avec une largeur de seulement 16 mm
• L'indicateur à LED vous permet de vérifier rapidement si l'appareil est sous tension
Quelle est la plage de résistance de charge de cet isolateur de conditionnement de signal ?
La plage de résistance de charge de cet isolateur de conditionnement de signal est de 90 à 800 ohms.
Comment monter ce dispositif ?
Ce dispositif est conçu pour un montage rapide et simple sur un rail DIN standard.
Note
Eaton, anciennement connu sous le nom de MTL
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type de module | Isolateur de signal |
Type de signal d'entrée | Courant, Tension |
Type de signal de sortie | Courant |
Gamme de sortie | 4 → 20mA |
Tension d'alimentation | 20 → 35V c.c. |
Type de montage | Montage rail DIN |
Série | MTL |
Raccordement | Vis |
