Isolateur d'impusions PR Electronics 9200, ATEX

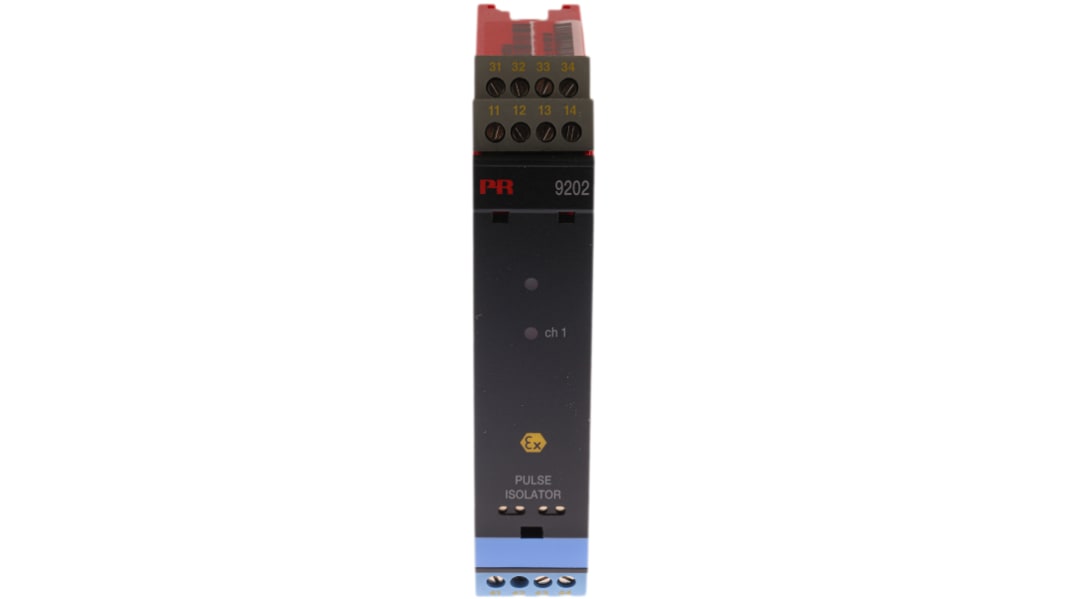

Isolateur d'impulsion PR Electronics 9202B pour la transmission de signaux dans la zone de sécurité à partir de capteurs NAMUR et de commutateurs mécaniques installés dans les zones dangereuses. Cet isolateur de conditionnement de signal mesure une ou plusieurs entrées d'impulsion et fournit un nombre identique de sorties d'impulsion isolées. Le PR 9202B utilise des techniques d'isolation optique et de transformateur pour fournir une isolation galvanique de 2,6 kV entre les bornes d'entrée, de sortie et de puissance. Le haut niveau d'isolation électrique signifie que les impulsions d'entrée détectées au 9202B ne sont pas connectées électriquement à l'impulsion de sortie. Le 9202B a été conçu, développé et certifié pour une utilisation dans les applications SIL 2 conformément aux exigences de la norme CEI 61508.

Outre l'isolation, le PR 9202B est une barrière. Cela signifie que le module peut effectuer une mesure de sécurité intrinsèque des contacts et des capteurs NAMUR montés dans une zone de risque d'explosion 0/ Division 1. Le PR 9202B limite le niveau d'énergie présent au contact ou au capteur NAMUR à un faible niveau de sécurité intrinsèque, empêchant ainsi l'allumage d'une atmosphère inflammable autour du capteur, même si le capteur ou le câble est endommagé.

Peut être monté dans la zone de sécurité et dans la zone 2/classe 1, division 2 et recevoir des signaux des zones 0, 1, 2 et 20, 21, 22, y compris M1/classe I/II/III, division 1, groupe A-G.
Configuration et surveillance par affichage amovible à l'avant (PR 4501)
Isolation galvanique de 2,6 kV c.a. entre l'entrée, la sortie et l'alimentation
Sélection de fonction directe ou inversée pour chaque canal via PR 4501
Surveillance Advanced de la communication interne et des données stockées
• Conçu, développé et certifié pour une utilisation dans les applications SIL 2
• Autodiagnostic étendu et détection de défaut de câble
Surveillance des événements d'erreur et de la rupture de câble via le relais d'état individuel et/ou un signal électronique collectif via le rail de puissance
• La LED avant indique l'état de fonctionnement et le dysfonctionnement
• Peut être fourni séparément ou installé sur un rail de puissance, type PR 9400
• Montage sur rail DIN

Les transmetteurs universels 9202B sont programmables via le module d'affichage détachable PR 4510(238-0641). Le module 4510 permet de programmer facilement et en toute sécurité un grand nombre de paramètres d'entrée et de sortie. Avec des fonctions avancées telles que l'étalonnage en deux points, la simulation de processus et le diagnostic.
Avec un menu simple et un texte explicatif, le 4510 est extrêmement facile à naviguer. Les fonctions sont clairement affichées sur l'écran LCD à 4 lignes, même dans des conditions de faible luminosité. La ligne 1 indique le signal d'entrée, la ligne 2 indique les unités et la ligne 3 indique la sortie analogique ou le numéro d'étiquette. La ligne 4 indique l'état de la communication et du relais. En outre, le 4510 est doté d'une protection par mot de passe. L'accès à la programmation peut être bloqué par l'attribution d'un mot de passe qui est commodément enregistré dans le transmetteur 9202B. Cela permet de maintenir un haut degré de protection et d'empêcher toute modification non autorisée de la configuration.

Isolateur d'impulsion monocanal avec sortie de relais N/O.

PR Electronics - interfaces Ex
