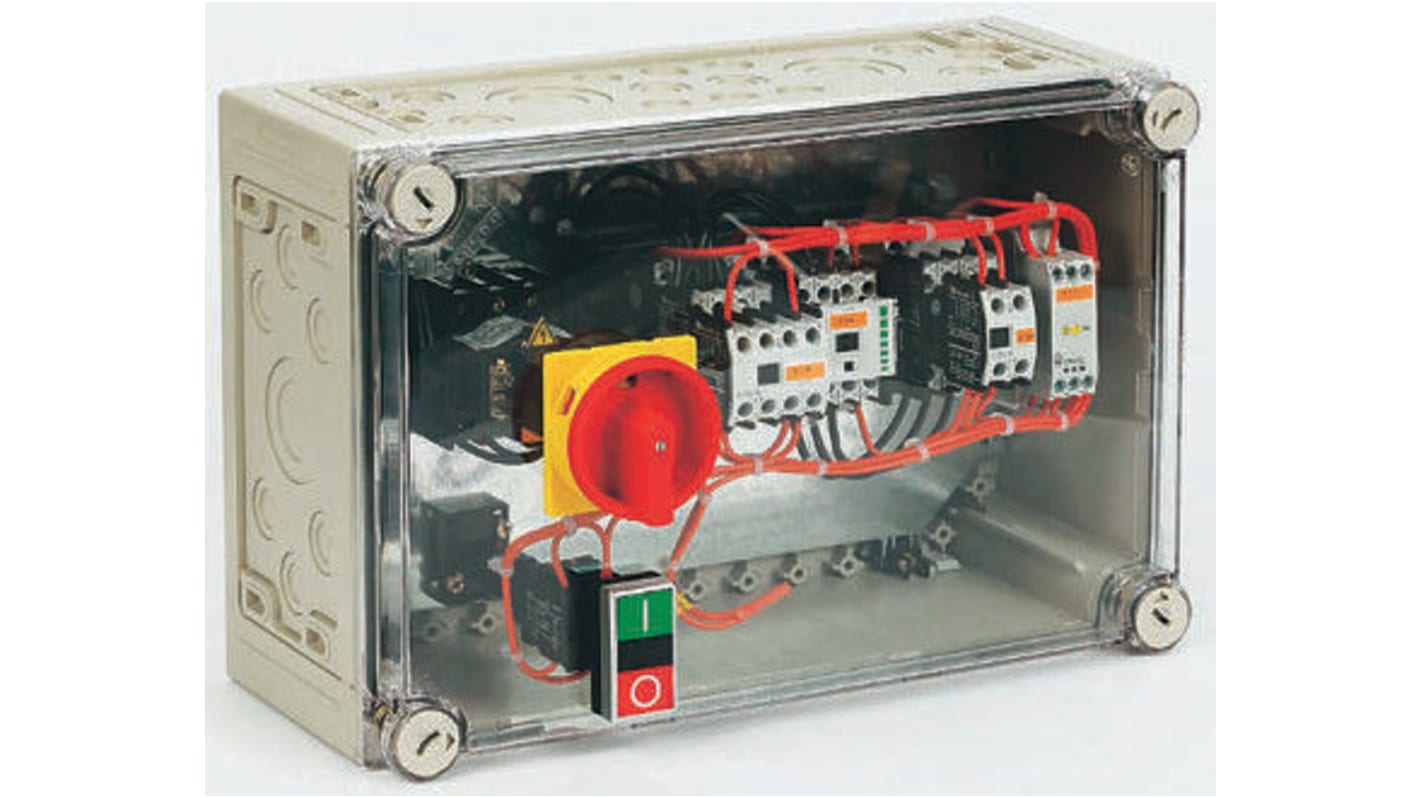

Démarreur étoile-triangle Eaton, 15 kW 400 V c.a.

Démarreur fourni entièrement isolé avec l'isolant pour les applications Etoile-Triangle afin d'être conforme aux Règlements IEE, 16e édition, sur l'Isolation et la Commutation. Le boîtier en polycarbonate est un boîtier IP65 doté de contacteurs tripolaires évalués AC-3 (c.a.), d'un interrupteur sectionneur tripolaire évalué AC-3 (c.a.) et de boutons-poussoirs « Marche » et « Arrêt » IP65, tous dotés de bornes IP20. Le sectionneur peut accueillir jusqu'à 3 cadenas. Le boîtier est précâblé pour accepter les surcharges thermiques ZB qui offrent une sensibilité de phasage simple conforme à la CEI 947-4.

Le disjoncteur n'est pas fourni et doit être commandé séparément
Utilise les surcharges ZB12 et ZB32 (exemple de code commande typique 493-1239)
Muni de passe-fils PG
H 250 x l 375 x P 150 mm

Les valeurs FLC citées sont des valeurs maximales. La surcharge spécifiée a été déterminée en appliquant la formule suivante : 0,58 x FLC du moteur. La surcharge thermique ZB12-16 n'est pas stockée actuellement par RS. Les démarreurs qui utilisent la gamme de composants X Start ne sont pas compatibles avec les composants DILM.

Eaton anciennement connu sous le nom de Moeller
