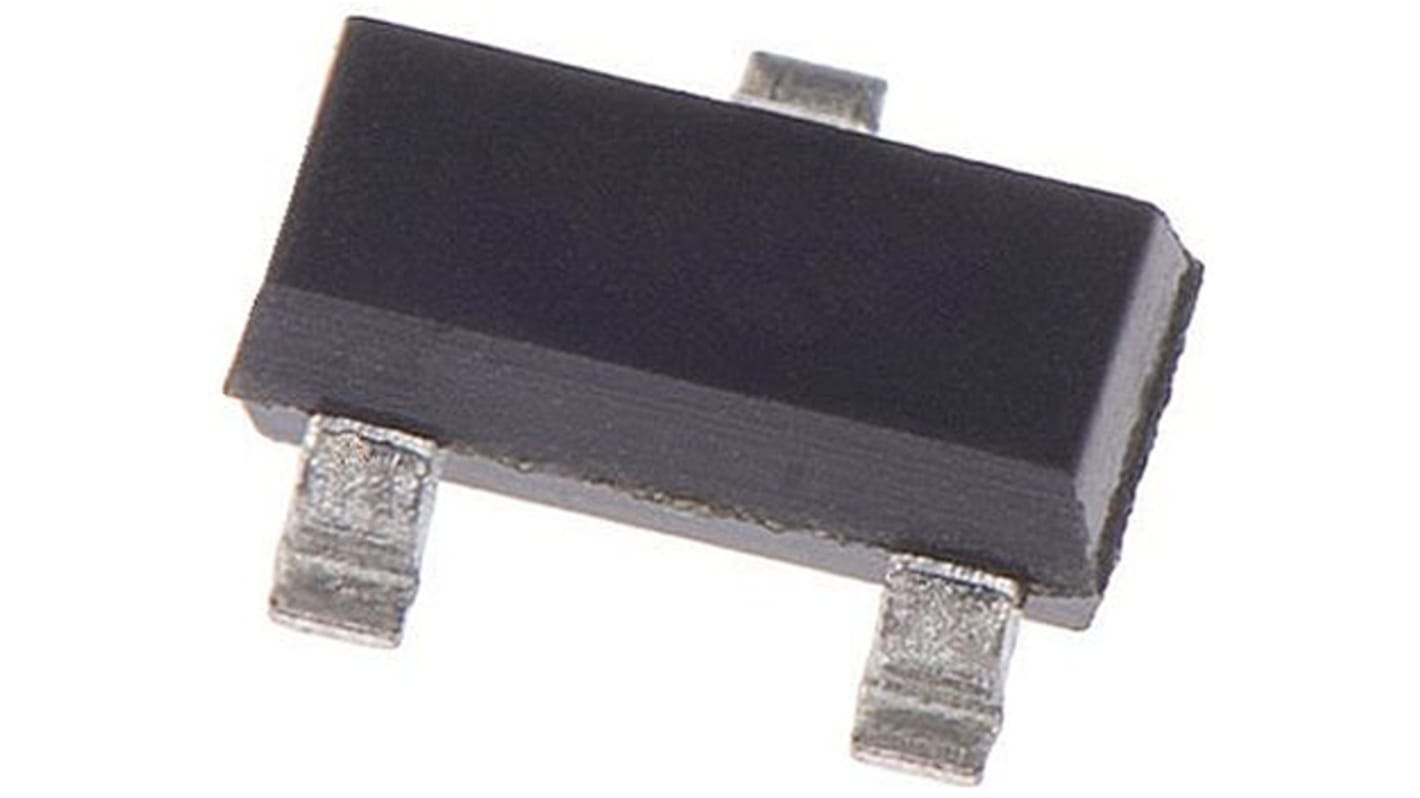

Diode de commutation, SOT-23 (TO-236AB), 3 broches
- Code commande RS:
- 166-1261
- Référence fabricant:
- BAS21,215
- Marque:
- Nexperia
120000 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (en bobine de 3000)
0,031 €
HT
0,037 €
TTC
| Unité | Prix par unité | la bobine* |
| 3000 - 6000 | 0,031 € | 93,00 € |
| 9000 + | 0,02 € | 60,00 € |
| *Prix donné à titre indicatif | ||
- Code commande RS:
- 166-1261
- Référence fabricant:
- BAS21,215
- Marque:
- Nexperia
Documentation technique
Législation et Conformité
Détail produit
Diodes de commutation petits signaux, Nexperia
Caractéristiques
Prend en charge les conceptions personnalisées de circuits à haute densité
Types à faible fuite et haute tension disponibles
Grandes vitesses de commutation
Capacité faible
Types à faible fuite et haute tension disponibles
Grandes vitesses de commutation
Capacité faible
Solutions pour les systèmes haute tension. Fabriquées en technologie planaire, nos diodes ≥ 100 V offrent une vitesse de commutation jusqu'à 4 ns (max.). Elles prennent en charge les conceptions de circuit haute densité personnalisées, encapsulées dans un boîtier scellé hermétiquement.
Diode de commutation haute tension, encapsulée dans un petit boîtier en plastique SOT23 à montage en surface (CMS).
Grande vitesse de commutation : trr ≤50 ns
Faible courant de fuite
Tension inverse VR ≤ 200 V
Faible capacité : Cd ≤5 pF
Petit boîtier plastique CMS
Applications
Commutation ultrarapide à haute tension
Commutation haute tension à usage général
Blocage de tension
Protection contre les inversions de polarité
Faible courant de fuite
Tension inverse VR ≤ 200 V
Faible capacité : Cd ≤5 pF
Petit boîtier plastique CMS
Applications
Commutation ultrarapide à haute tension
Commutation haute tension à usage général
Blocage de tension
Protection contre les inversions de polarité
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Configuration de diode | Simple |
| Type de montage | CMS |
| Nombre d'éléments par circuit | 1 |
| Type de boîtier | SOT-23 (TO-236AB) |
| Technologie de diode | Jonction au silicium |
| Chute minimale de tension directe | 1.25V |
| Nombre de broches | 3 |
| Température de fonctionnement minimum | -65 °C |
| Température d'utilisation maximum | +150 °C |
| Longueur | 3mm |
| Largeur | 1.4mm |
| Hauteur | 1mm |
| Dimensions | 3 x 1.4 x 1mm |
