- Code commande RS:
- 170-7990
- Référence fabricant:
- BAT54S,235
- Marque:
- Nexperia
90000 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (en bobine de 10000)
0,013 €
HT
0,016 €
TTC
Unité | Prix par unité | la bobine* |
10000 + | 0,013 € | 130,00 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 170-7990
- Référence fabricant:
- BAT54S,235
- Marque:
- Nexperia
Documentation technique
Législation et Conformité
Détail produit
Trouver le Schottky idéal pour les conceptions. Solution à usage général à haut rendement avec protection contre les contraintes et faible chute de tension directe, logée dans un boîtier bas profil ultracompact à montage en surface. Excellent pour la protection contre les inversions de polarité, les applications de gestion de l'alimentation de conversion c.c.-c.c. et de rectification basse tension.
Bague de protection intégrée pour la protection contre les contraintes
Rendement plus élevé
Boîtier de montage en surface ultracompact, bas profil
Large gamme
Faible chute de tension directe
Capacité faible
Applications principales
Protection contre les inversions de polarité
Gestion de l'alimentation, en particulier pour la conversion c.c.-c.c.
Commutation d'applications à usage général
Rectification basse tension
Rendement plus élevé
Boîtier de montage en surface ultracompact, bas profil
Large gamme
Faible chute de tension directe
Capacité faible
Applications principales
Protection contre les inversions de polarité
Gestion de l'alimentation, en particulier pour la conversion c.c.-c.c.
Commutation d'applications à usage général
Rectification basse tension

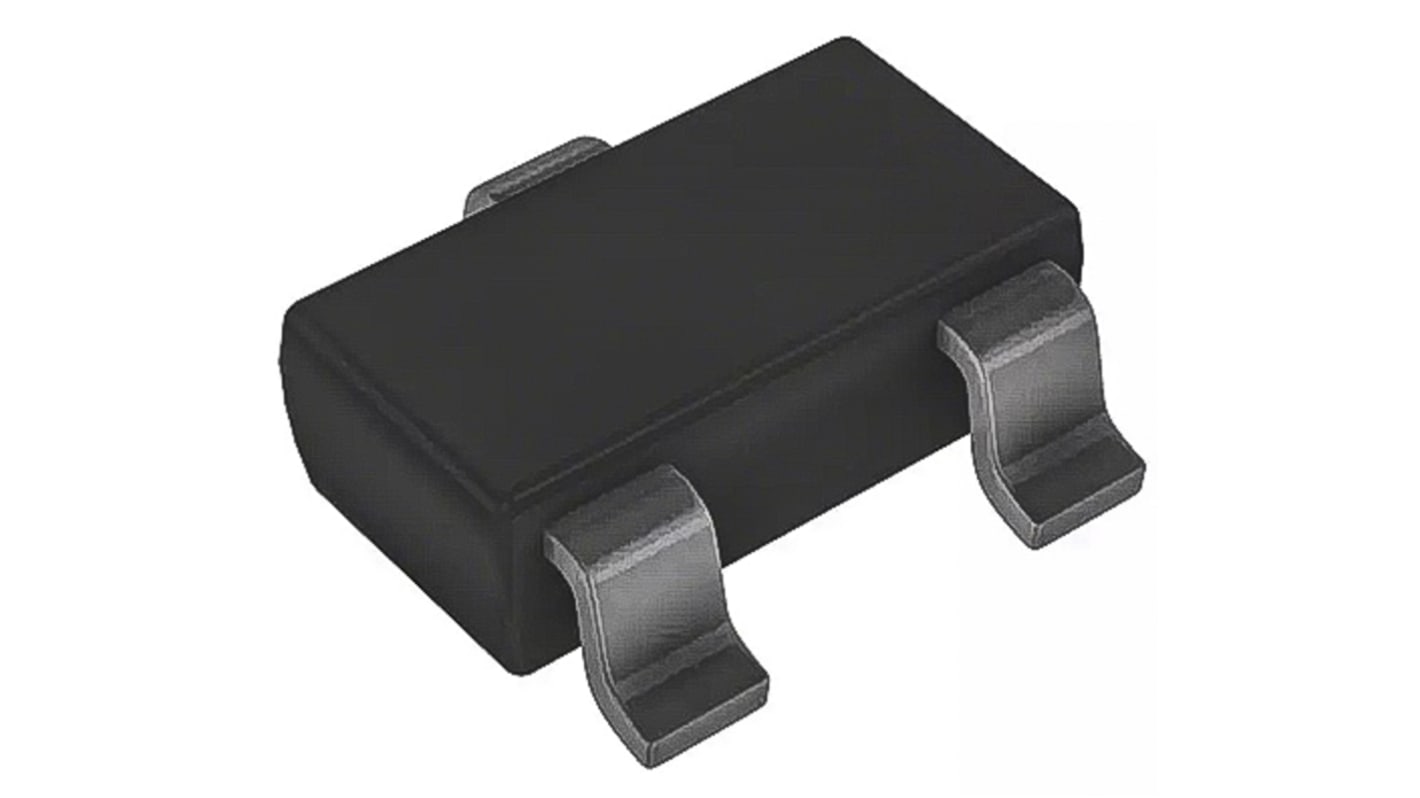

Diodes barrières Schottky planaires avec une bague de protection intégrée pour la protection contre la contrainte, encapsulées dans un petit boîtier en plastique à montage en surface (CMS) SOT23 (TO-236B).
Faible tension directe
Capacité faible
Applications
Commutation très haute vitesse
Raccordement de ligne
Blocage de tension
Protection contre les inversions de polarité
Capacité faible
Applications
Commutation très haute vitesse
Raccordement de ligne
Blocage de tension
Protection contre les inversions de polarité
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type de montage | CMS |
Type de boîtier | SOT-23 |
Courant direct continu maximum | 200mA |
Tension inverse de crête répétitive | 30V |
Type de redressement | Diode Schottky |
Type diode | Schottky |
Nombre de broches | 3 |
Chute minimale de tension directe | 800mV |
Nombre d'éléments par circuit | 2 |
Technologie de diode | Barrière Schottky |
Temps de recouvrement inverse crête | 5ns |
courant direct de surcharge non-répétitif de crête | 600mA |
