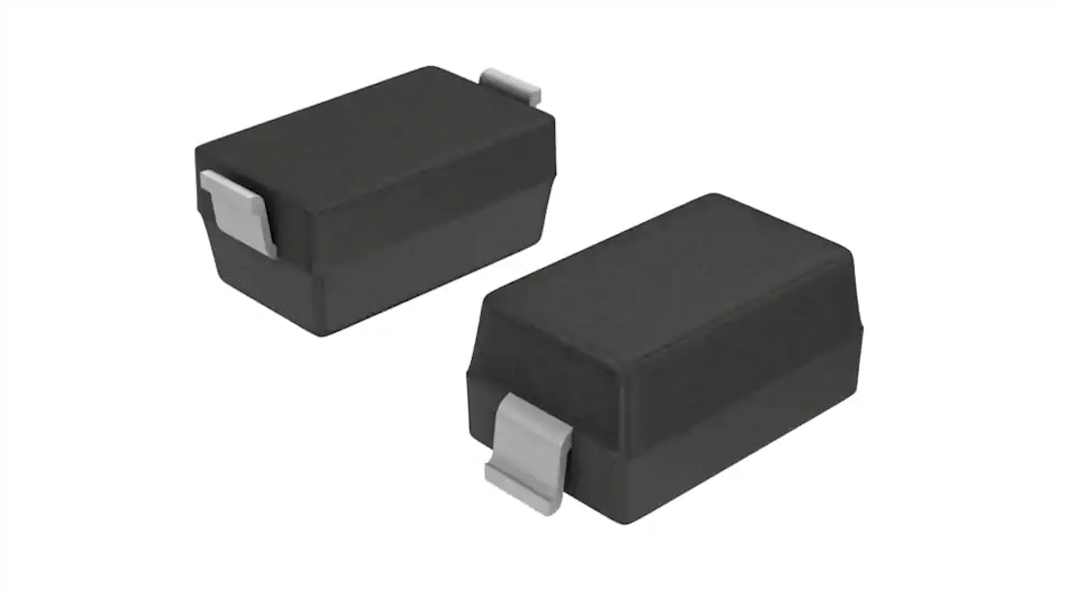

AEC-Q101 Diode Schottky et de redressement Vishay Diode Schottky Simple, 30 V, 5 ns, 200 mA 2 broches SOD-123

Code commande RS:: 180-8601
Référence fabricant:: BAT42W-E3-08
Marque:: Vishay

AEC-Q101 Diode Schottky et de redressement Vishay Diode Schottky Simple, 30 V, 5 ns, 200 mA 2 broches SOD-123

Sous-total (1 paquet de 50 unités)*

1,65 €

2,00 €

Ajouter 1550 unités pour bénéficier d'une livraison gratuite

Commandes ci-dessous 50,00 € coût (HT) 8,50 €.

En voie de retrait du marché

5 750 dernière(s) unité(s), prête(s) à l'envoi d'un autre centre de distribution

Unité	Prix par unité	le paquet*
50 +	0,033 €	1,65 €

*Prix donné à titre indicatif

Code commande RS:: 180-8601
Référence fabricant:: BAT42W-E3-08
Marque:: Vishay

Caractéristiques techniques

Documentation technique

Législation et Conformité

Détail produit

Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.

Sélectionner tout	Attribut	Valeur
	Marque	Vishay
	Type de produit	Diode Schottky et de redressement
	Type de montage	Surface
	Type de Boitier	SOD-123
	Courant continu direct maximum If	200mA
	Tension inverse de crête répétitive Vrrm	30V
	Configuration de diode	Simple
	Série	BAT42W
	Type de Diode	Diode Schottky
	Nombre de broches	2
	Courant direct de surcharge non-répétitif de crête Ifsm	4A
	Tension directe maximale Vf	1V
	Température minimum de fonctionnement	-55°C
	Courant inverse crête Ir	100μA
	Température d'utilisation maximum	125°C
	Temps de recouvrement inverse crête trr	5ns
	Hauteur	1.35mm
	Largeur	1.7 mm
	Longueur	2.85mm
	Normes/homologations	No
	Standard automobile	AEC-Q101

	Sélectionner tout
	Marque Vishay
	Type de produit Diode Schottky et de redressement
	Type de montage Surface
	Type de Boitier SOD-123
	Courant continu direct maximum If 200mA
	Tension inverse de crête répétitive Vrrm 30V
	Configuration de diode Simple
	Série BAT42W
	Type de Diode Diode Schottky
	Nombre de broches 2
	Courant direct de surcharge non-répétitif de crête Ifsm 4A
	Tension directe maximale Vf 1V
	Température minimum de fonctionnement -55°C
	Courant inverse crête Ir 100μA
	Température d'utilisation maximum 125°C
	Temps de recouvrement inverse crête trr 5ns
	Hauteur 1.35mm
	Largeur 1.7 mm
	Longueur 2.85mm
	Normes/homologations No
	Standard automobile AEC-Q101

Datasheet

Pays d'origine :: CN

Diode Schottky Vishay

La diode Schottky à petit signal Vishay SOD-123 à circuit simple est dotée d'une tension inverse répétitive de 30 V c.c. et d'une intensité nominale de marche avant de 200 mA.

Caractéristiques et avantages

• Tension de mise sous tension extrêmement faible et commutation rapide

Composant sans plomb (Pb)

Les plages de températures de jonction de fonctionnement sont comprises entre -55 et 125 °C.

Protection par jonction PN contre les tensions excessives telles que les décharges électrostatiques

Applications

Convertisseurs c.c./c.c. à usage général

Protection contre la polarité

• Alimentations

• alimentations à découpage

Certifications

• Certifié AEC-Q101
