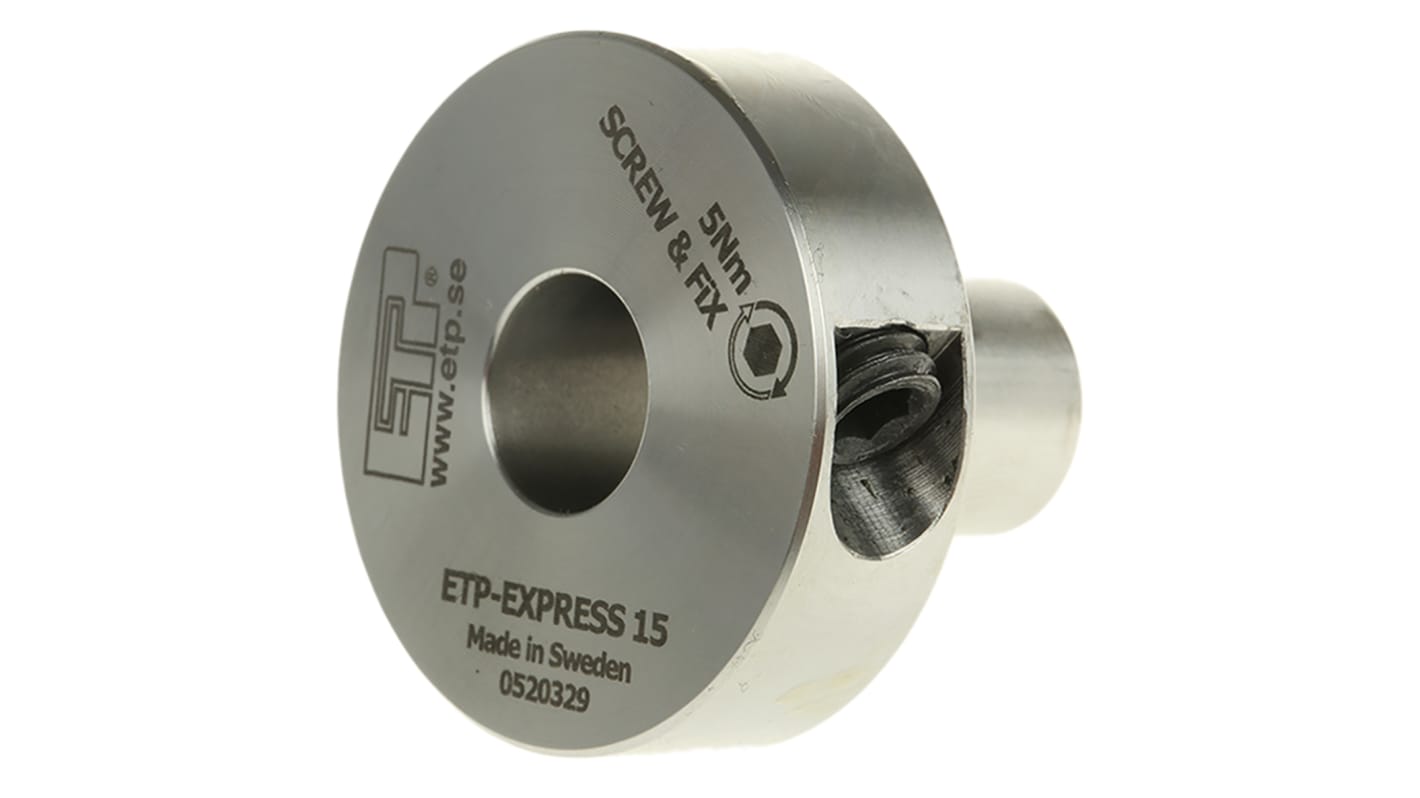

Douille de blocage Lenze ETP EXPRESS 15MM

Bague d'arrêt d'axe hydraulique sur moyeu à vis de verrouillage unique permettant un réglage radial et axial. Conçu pour le montage rapide d'engrenages, de poulies, de pignons de renvoi, etc. pour lesquels des utilisations fréquentes et une précision très élevée sont exigées.

Concentricité très élevée et centrage automatique
Verrouillage et déverrouillage ultra-rapides avec simple vis de pression
Vis de pression radiale pour un accès facile
Relâchement automatique lorsque les vis sont desserrées
Idéal pour les applications avec très petits diamètres de moyeu
tolérance d'alésage et d'axe de moyeu H7-h7
Concentricité radiale 0,03 mm
Température d'utilisation -30 à +85 ° C, se référer au département technique si la température ambiante est inférieure à 0 °C

Pour choisir la bague et le moyeu corrects, le diamètre externe du moyeu extérieur doit être suffisant pour résister aux contraintes exercées. Pour calculer la taille, multiplier le diamètre extérieur de la bague par le facteur pertinent : acier x 1,5, fonte x 2, aluminium x 2,5. Si le diamètre de moyeu choisi est supérieur ou égal à la taille calculée, la taille sélectionnée est adaptée.
