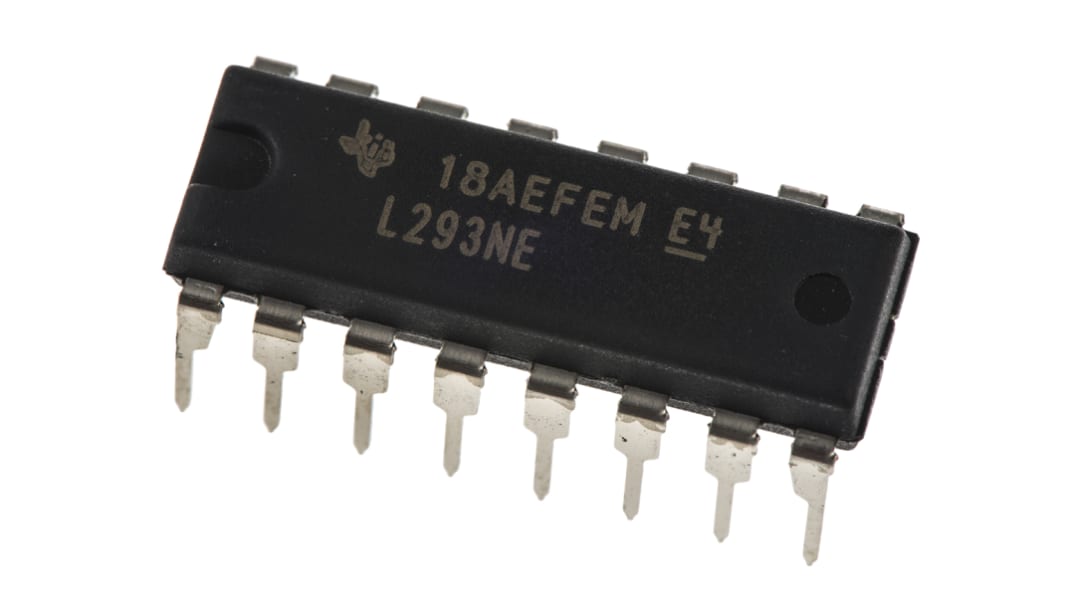

Motor Driver, 1A, PDIP 16.

Documentation technique
Législation et Conformité
Déclaration de conformité RoHS
Pays d'origine : TW
Détail produit

Pilotes et actionneurs de périphérique d'interface, Texas Instruments

Le SN754410 est un quadruple driver demi-H à courant élevé conçu pour fournir des courants d'entraînement bidirectionnels jusqu'à 1 A à des tensions de 4,5 à 36 V. Le dispositif est conçu pour piloter des charges inductives pour les relais et les solénoïdes, les moteurs pas à pas c.c. et bipolaires, ainsi que d'autres charges de tension et de courant élevées dans les applications positives.

Drivers de relais et de charge inductive

Caractéristiques techniques
Attribut Valeur
Type de moteur C. c. à balais
Configuration de sortie Demi-pont quadruple
Courant Collecteur IGBT maximum 1A
Tension Collecteur Emetteur maximum 36 V
Type de montage Traversant
Type de boîtier PDIP
Tension d'alimentation fonctionnement maximum 36 V
Nombre de broches 16
Tension d'alimentation de fonctionnement minimum 4,5 V
Dimensions 19.8 x 6.35 x 4.57mm
Température de fonctionnement minimum 0 °C
Largeur 6.35mm
Température d'utilisation maximum +70 °C
Hauteur 4.57mm
Longueur 19.8mm
25 En stock pour livraison sous 1 jour(s)
Prix pour l'unité (en tube de 25)
2,877
HT
3,452
TTC
Unité
Prix par unité
le tube*
25 - 100
2,877 €
71,925 €
125 - 225
2,351 €
58,775 €
250 +
2,204 €
55,10 €
*Prix donné à titre indicatif
.
