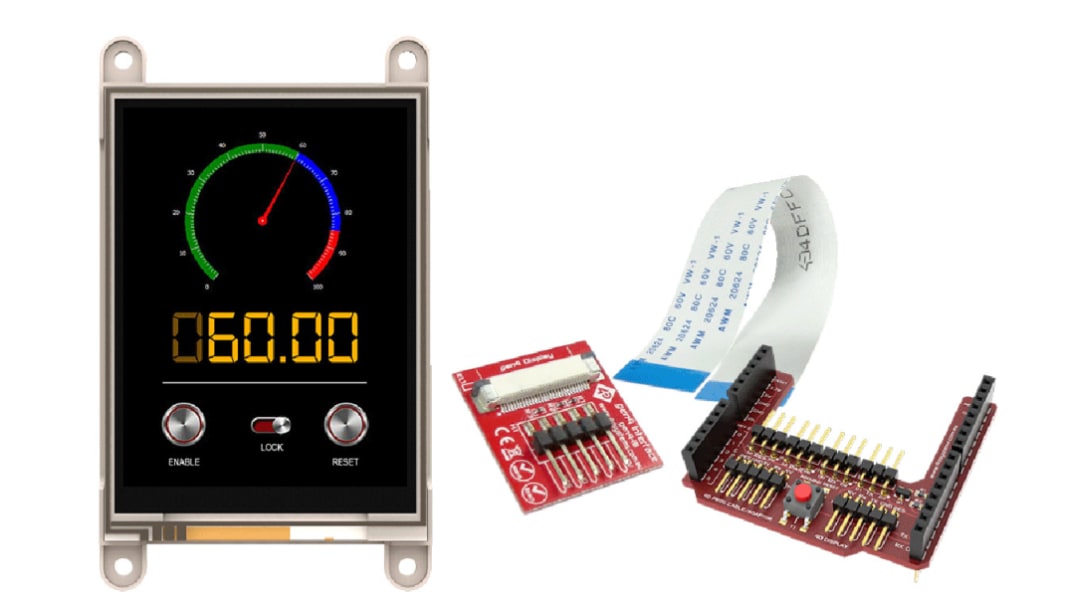

Afficheur 3.2pouces 4D Systems gen4 avec Ecran tactile résistif pour Arduino

La série gen4 de 4D Systems se compose de modules d'afficheur LCD TFT qui offrent une solution d'affichage compacte et facile à intégrer.

Cette variante 3,2 pouces 240 x 320 pixels offre une détection tactile résistive 4 fils pour les applications qui exigent une interface homme-machine. Un shield d'adaptateur Arduino est également inclus, pour permettre au module d'être rapidement connecté à un Arduino pour la programmation.

La conception de la série gen4 facilite son intégration dans un produit final. Le module d'afficheur est doté d'un support ZIF 30 broches pour fournir une connexion facile à une application ou une carte-mère, ce qui évite le câblage laborieux. Si l'espace est restreint, la carte connectée peut être encastrée à l'arrière du module étant donné que le circuit de l'écran s'adapte confortablement dans la base de montage pour maintenir un profil mince. Un connecteur de carte microSD fournit une option de stockage multimédia et des capacités d'enregistrement de données.

Les modules d'afficheur gen4 sont alimentés par le processeur Diablo16 de 4D Systems, un contrôleur intégré qui fournit des capacités graphiques, de texte, d'image et d'animation intégrées. Le Diablo16 est entièrement compatible avec l'IDE Workshop4 de 4D Systems, pour donner aux programmateurs la flexibilité de 4 environnements de développement différents.

Module d'afficheur 3,2 pouces 240 x 320
Couleurs réelles 65 k RGB
Ecran tactile résistif 4 fils
Compact : dimensions du module 95,7 x 57,1 x 7,5 mm (avec les languettes de montage)
6 barrettes de mémoire Flash 32 ko pour les codes et données d'application utilisateur
32 ko de RAM utilisateur
16 GPIO - dont 4 sorties analogiques configurables
3 canaux I2C
3 canaux SPI
Jusqu'à 6 GPIO peuvent être utilisés comme compteurs de broches
Jusqu'à 6 GPIO pour PWM
Jusqu'à 10 GPIO pour la sortie par impulsion
Jusqu'à 14 GPIO peuvent être configurés pour les entrées d'encodeur en quadrature (2 canaux)
Connexion FPC 30 broches pour les signaux, l'alimentation, les communications, les GPIO et la programmation
Connecteur de carte microSD pour le stockage de fichiers multimédias et l'enregistrement de données
Broche audio PWM dédiée
Prise en charge de toutes les polices Windows
Fonctionnement de 4 à 5,5 V
Conforme RoHS et REACH
Compatible CE.

1 module d'afficheur LCD 3,2 pouces gen4-uLCD-32DT
1 carte d'interface gen4-IB
1 câble FFC 150 mm
1 shield d'adaptateur Arduino 4D

La carte Arduino n'est pas incluse

Modules d'affichage LCD 4D Systems gen4
