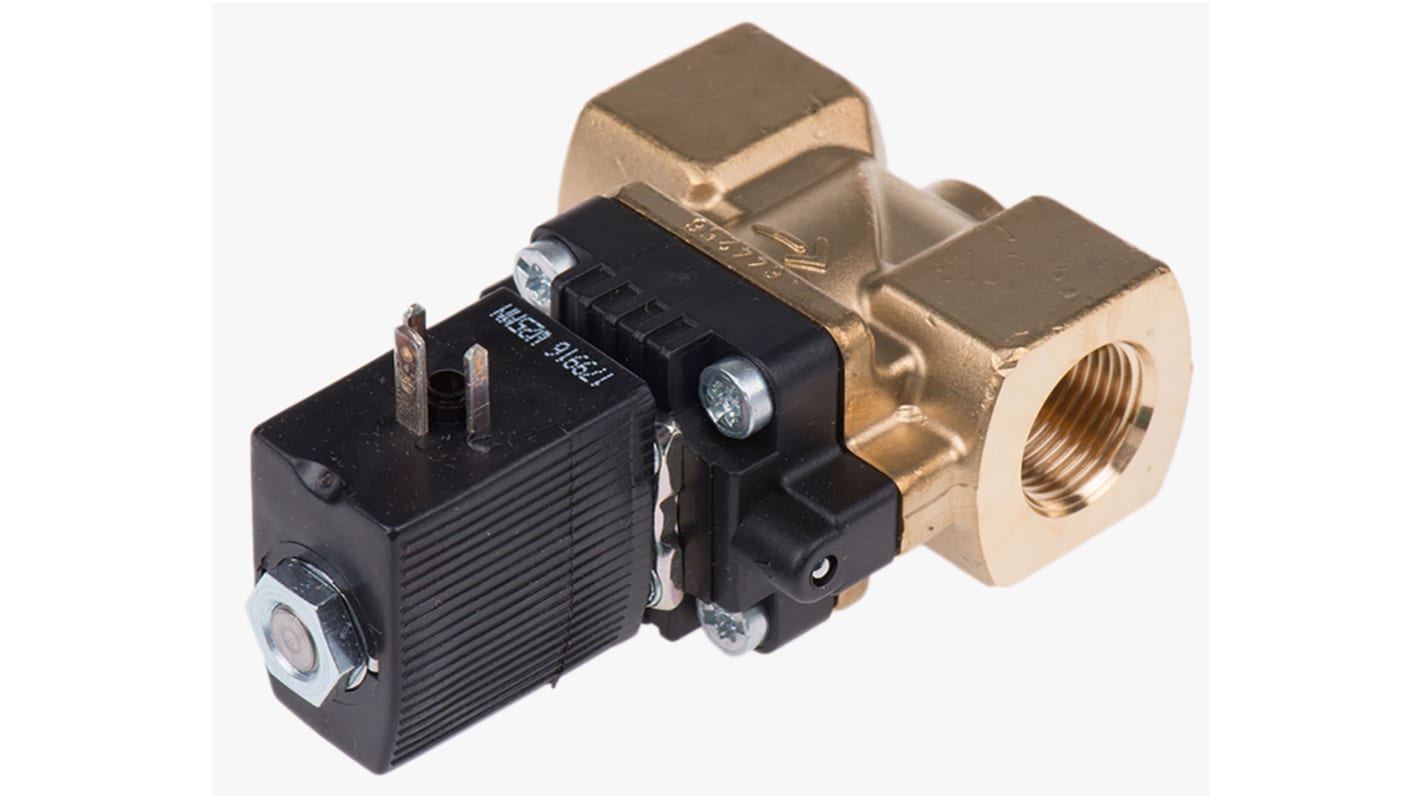

Electrovanne Burkert 6211, 24 V c.c., 2 ports , NF

L'électrovanne à assistance servo femelle 3/8ING Burkert série 6211 est dotée d'une tension d'alimentation de 24 V c.c. Cette vanne de position NF à 2 ports avec un servo-diaphragme est un système de poussée et est dotée d'un joint NBR de haute qualité. La vanne est normalement fermée par force de ressort. Sous tension, le solénoïde ouvre d'abord la vanne pilote. La pression moyenne ouvre alors la vanne principale en raison de la chute de pression au-dessus du diaphragme. La conception et la géométrie spéciales des pièces internes de la vanne entraînent une fonction de fermeture souple et ne provoquent presque pas de marteau à eau. Le temps d'ouverture et de fermeture maximum de la vanne est de 25 ms et 120 ms. Il est adapté au gaz, à l'air, à l'eau et aux huiles, à d'autres liquides qui ne contiennent pas d'huiles ou de graisses, à l'eau chaude jusqu'à 70 °C, aux détergents alcalins et au blanchiment.
Electrovannes compactes adaptées à la plupart des applications de maniement des gaz et des liquides. Si cela est utile, les vannes sont indiquées avec un diagramme schématique illustrant la fonction (circuit). Le schéma est présenté de sorte que le côté gauche du schéma décrit le fonctionnement de la vanne lorsque la coil est sous tension. Lorsque la bobine est mise hors tension, le rappel par ressort (ou servo) contrôle la vanne et est décrit sur le côté droit du diagramme. La désignation 3 / 2 voies indique une vanne dotée de trois ports et de deux modes de fonctionnement. Les vannes 2 / 2 voies sont communément appelées vannes bidirectionnelles. Les désignations de port A, B, P, P1, P2 et R sont utilisées sur les diagrammes schématiques et sont marquées sur les corps de vanne. Les blocs hydrauliques sont marqués pour une fonction des circuits spécifiques mais peuvent être utilisés pour d'autres fonctions. Les références aux diagrammes schématiques et aux caractéristiques techniques indiquent les connexions adéquates et les capacités de pression lorsqu'une fonction de circuit alternative est nécessaire.

La pression de service maximale est de 10 bar
Coil AC07 à économie d'énergie, max. DN 20
Le facteur de débit (Kv) est de 1,9 m__LW_AT__3/h
Diamètre de l'orifice de 10 mm
La température d'utilisation est comprise entre 0 et 55 °C.
La consommation électrique est de 4 W.

Indice de protection IP65
