- Code commande RS:
- 542-9024
- Référence fabricant:
- N3428-6302RB
- Marque:
- 3M
63 pour livraison dès le lendemain (stock France)
2 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
3,43 €
HT
4,12 €
TTC
Unité | Prix par unité |
1 - 9 | 3,43 € |
10 - 24 | 3,10 € |
25 - 49 | 2,81 € |
50 - 99 | 2,63 € |
100 + | 2,45 € |
- Code commande RS:
- 542-9024
- Référence fabricant:
- N3428-6302RB
- Marque:
- 3M
Documentation technique
Législation et Conformité
- Pays d'origine :
- FR
Détail produit
Embases d'éjecteur pour circuit imprimé renforcées 2,54 x 2,54 mm, série D3000 de 3M
Les embases CI à montage traversant fil à carte série D3000 de 3M sont dotées d'une double rangée de broches carrées dans un pas de 2,54 x 2,54 mm. Ces embases série D3000 sont entièrement renforcées pour protéger les contacts contre les dommages et sont dotées d'orifices de montage pour une connexion sécurisée au circuit imprimé.
Les verrous d'éjection de ces embases de circuit imprimé série D3000 fournissent une connexion sécurisée au connecteur d'accouplement et permettent un retrait facile lorsque nécessaire. La conception des verrous à éjection est dotée de goupilles cylindriques pour une rétention accrue dans les applications à fortes vibrations et pour empêcher la casse pendant l'éjection. Les verrouillages à éjection sont fournis avec l'embase ou doivent être achetés séparément. Ces embases de circuit imprimé renforcées série 3000 sont dotées d'une découpe dans le boîtier pour recevoir les connecteurs d'accouplement avec un nez de polarisation central. Des fentes de polarisation supplémentaires sont également fournies pour permettre une connexion rapide et pour réduire les mauvais alignements. La polarisation militaire peut également être atteinte en utilisant une clé de polarisation (référence N3518 de 3M).
Des versions de ces embases sont disponibles avec des boîtiers fabriqués en thermoplastique PCT haute température, ce qui les rend adaptés au traitement à la soudure sans plomb jusqu'à 260 °C (JEDEC J-STD-020C). Disponibles en montage vertical ou à angle droit et avec plusieurs nombres de contacts, ces embases série D3000 offrent une solution polyvalente pour vos exigences de fil à carte.
Les verrous d'éjection de ces embases de circuit imprimé série D3000 fournissent une connexion sécurisée au connecteur d'accouplement et permettent un retrait facile lorsque nécessaire. La conception des verrous à éjection est dotée de goupilles cylindriques pour une rétention accrue dans les applications à fortes vibrations et pour empêcher la casse pendant l'éjection. Les verrouillages à éjection sont fournis avec l'embase ou doivent être achetés séparément. Ces embases de circuit imprimé renforcées série 3000 sont dotées d'une découpe dans le boîtier pour recevoir les connecteurs d'accouplement avec un nez de polarisation central. Des fentes de polarisation supplémentaires sont également fournies pour permettre une connexion rapide et pour réduire les mauvais alignements. La polarisation militaire peut également être atteinte en utilisant une clé de polarisation (référence N3518 de 3M).
Des versions de ces embases sont disponibles avec des boîtiers fabriqués en thermoplastique PCT haute température, ce qui les rend adaptés au traitement à la soudure sans plomb jusqu'à 260 °C (JEDEC J-STD-020C). Disponibles en montage vertical ou à angle droit et avec plusieurs nombres de contacts, ces embases série D3000 offrent une solution polyvalente pour vos exigences de fil à carte.
Caractéristiques et avantages
4 enveloppes murales pour la protection des contacts
Polarisation de bosse centrale
Polarisation militaire possible à l'aide de la clé de polarisation N3518
Polarisation de bosse centrale
Polarisation militaire possible à l'aide de la clé de polarisation N3518
Les références préfixées avec "N" sont dotées de boîtiers PCT haute température
• Les références X3XXX-0 ne sont pas dotées d'un loquet d'éjecteur
Les références X3XXX-2 sont dotées d'éjecteurs à verrouillage à goupille cylindrique courte
Les références X3XXX-2 sont dotées d'éjecteurs à verrouillage à goupille cylindrique longs
Applications
Les connecteurs CAD sont adaptés pour une utilisation dans les applications dans une large gamme de marchés. Ces marchés incluent l'industrie, l'instrumentation, les marchés médicaux, les consommateurs, les communications et les données.
Pourquoi choisir 3M ?
Les 3M sont un nom fiable dans l'informatique et la connexion électronique. Combiné à RS Components, l'excellent service client, 3M fournit une gamme de solutions de connectivité spécialisées pour une grande variété d'industries et d'applications.

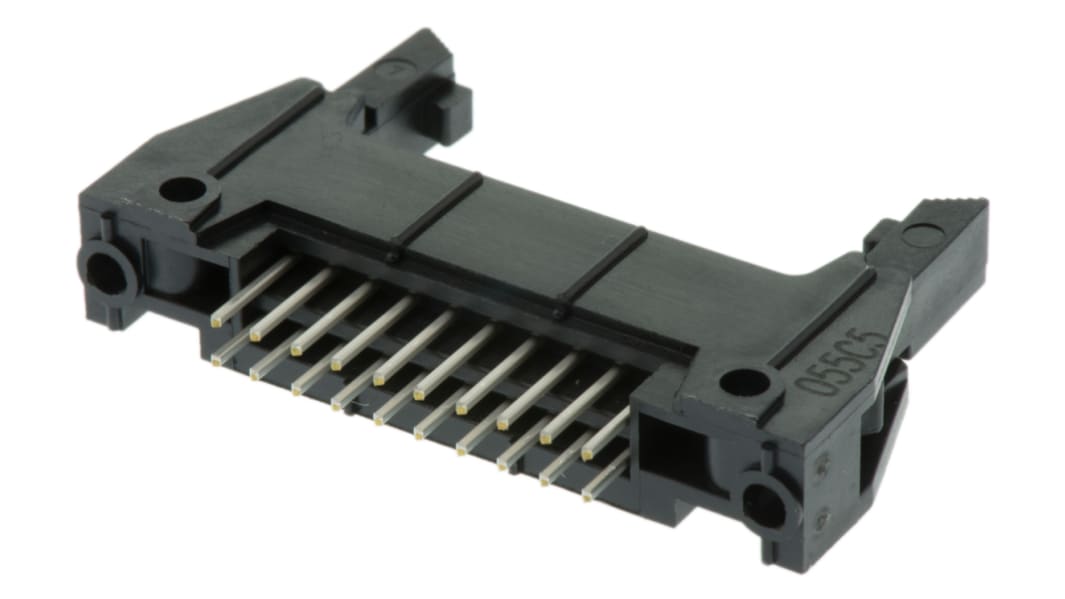

embase de PCB droite 3M, 20 contacts, 2 rangées - Série 3000 - N3428-6302RB
Cette embase de 3M se fixe à votre carte de circuit imprimé (PCB) pour connecter un appareil pour la transmission d'alimentation et de données. Il se compose de broches de contact sur un boîtier en polyester thermoplastique (PCT). Le boîtier est un isolant haute température qui peut résister aux températures de +260 °C maximum courantes avec le soudage sans plomb. Les broches sont dotées d'une conception roulée pour les aider à rester fixées au circuit imprimé, même lorsqu'elles sont utilisées dans les applications à utilisation intensive qui subissent des vibrations constantes.
Matériau de contact en alliage de cuivre avec une forte résistance à la chaleur pour éviter les soufflures Contact plaqué or pour résister à l'accumulation de rouille et de corrosion Peut accueillir 20 contacts maximum en deux rangées pour fournir une grande quantité de connexions électriques dans un petit espace Polarisation militaire possible à l'aide d'une clé de polarisation (non incluse) Option de connexion avec des systèmes carte à carte ou fil à carte pour une utilisation polyvalente
Applications
Signalisation par LED Composants aérospatiaux Ordinateurs monocarte Tableaux de bord de commande
Les contacts de cette embase sont-ils protégés ?
Oui, cette embase de PCB est dotée d'une protection à quatre parois, ce qui permet de protéger les contacts contre les manipulations rugueuses, les erreurs de terminaison et les contaminants externes.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Série | 3000 |
Pas | 2.54mm |
Nombre de contacts | 20 |
Nombre de rangées | 2 |
Orientation du corps | Droit |
Enveloppé/Non-Enveloppé | Enveloppé |
Type de montage | Traversant |
Système de connecteurs | Carte à Carte, Fil à Carte |
Type de raccordement | A souder |
Placage du contact | Or |
Matériau du contact | Alliage de cuivre |
Courant | 1A |
