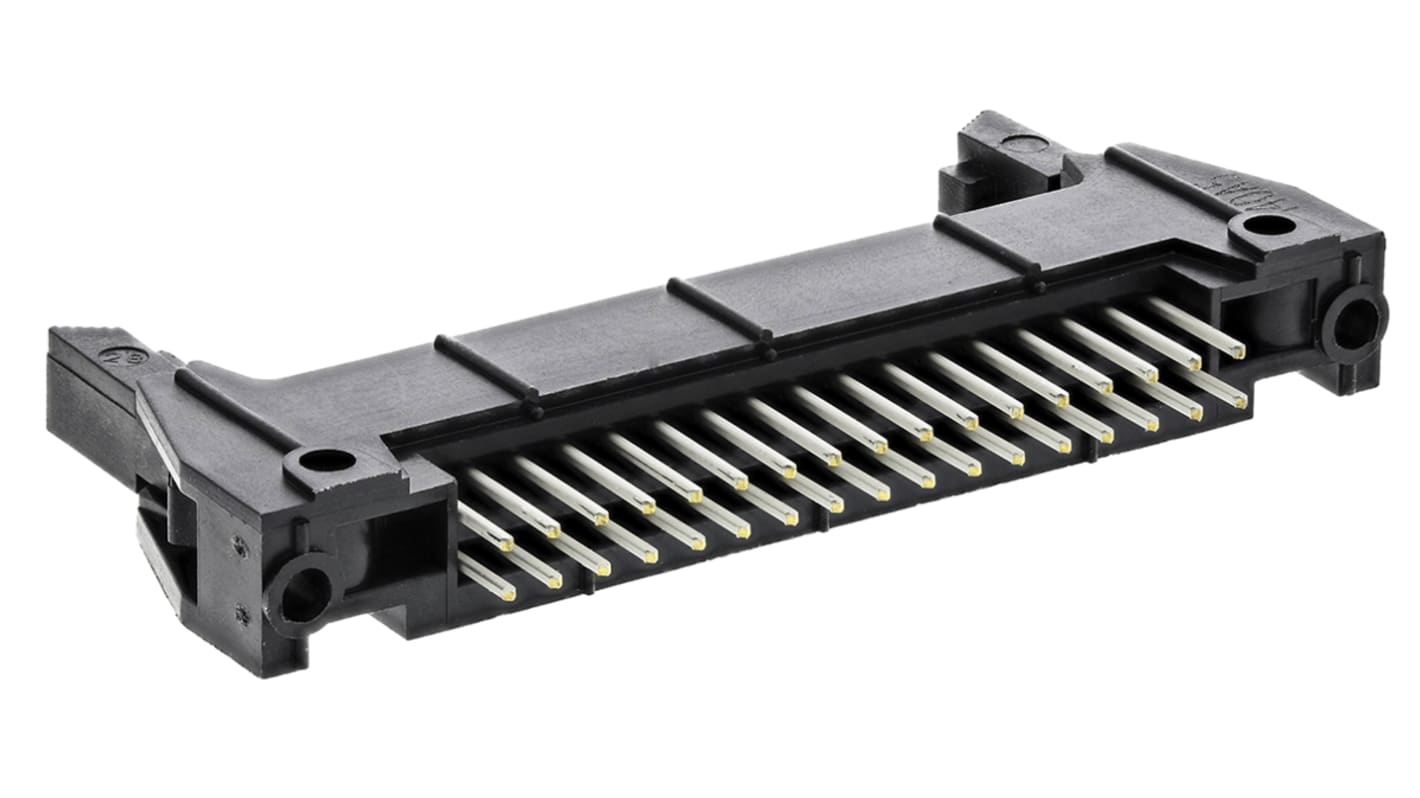

Embase pour CI 3M, 3000, 34 pôles , 2.54mm, 2 rangées , 1A, Droit

Les embases CI à montage traversant fil à carte série D3000 de 3M sont dotées d'une double rangée de broches carrées dans un pas de 2,54 x 2,54 mm. Ces embases série D3000 sont entièrement renforcées pour protéger les contacts contre les dommages et sont dotées d'orifices de montage pour une connexion sécurisée au circuit imprimé.

Les verrous d'éjection de ces embases de circuit imprimé série D3000 fournissent une connexion sécurisée au connecteur d'accouplement et permettent un retrait facile lorsque nécessaire. La conception des verrous à éjection est dotée de goupilles cylindriques pour une rétention accrue dans les applications à fortes vibrations et pour empêcher la casse pendant l'éjection. Les verrouillages à éjection sont fournis avec l'embase ou doivent être achetés séparément. Ces embases de circuit imprimé renforcées série 3000 sont dotées d'une découpe dans le boîtier pour recevoir les connecteurs d'accouplement avec un nez de polarisation central. Des fentes de polarisation supplémentaires sont également fournies pour permettre une connexion rapide et pour réduire les mauvais alignements. La polarisation militaire peut également être atteinte en utilisant une clé de polarisation (référence N3518 de 3M).

Des versions de ces embases sont disponibles avec des boîtiers fabriqués en thermoplastique PCT haute température, ce qui les rend adaptés au traitement à la soudure sans plomb jusqu'à 260 °C (JEDEC J-STD-020C). Disponibles en montage vertical ou à angle droit et avec plusieurs nombres de contacts, ces embases série D3000 offrent une solution polyvalente pour vos exigences de fil à carte.

4 enveloppes murales pour la protection des contacts
Polarisation de bosse centrale
Polarisation militaire possible à l'aide de la clé de polarisation N3518

Les références préfixées avec "N" sont dotées de boîtiers PCT haute température

• Les verrous d'éjecteur sont disponibles séparément, voir le code commande 827-3562 typiquement

Les connecteurs CAD sont adaptés pour une utilisation dans les applications dans une large gamme de marchés. Ces marchés incluent l'industrie, l'instrumentation, les marchés médicaux, les consommateurs, les communications et les données.

Les 3M sont un nom fiable dans l'informatique et la connexion électronique. Combiné à RS Components, l'excellent service client, 3M fournit une gamme de solutions de connectivité spécialisées pour une grande variété d'industries et d'applications.

Encoches de polarisation A B C fournies
Boutons de verrouillage robustes de type à goupille cylindrique longue
Le boîtier PCT haute température permet les processus de soudure sans plomb jusqu'à 260 °C (JEDEC J-STD-020C).
