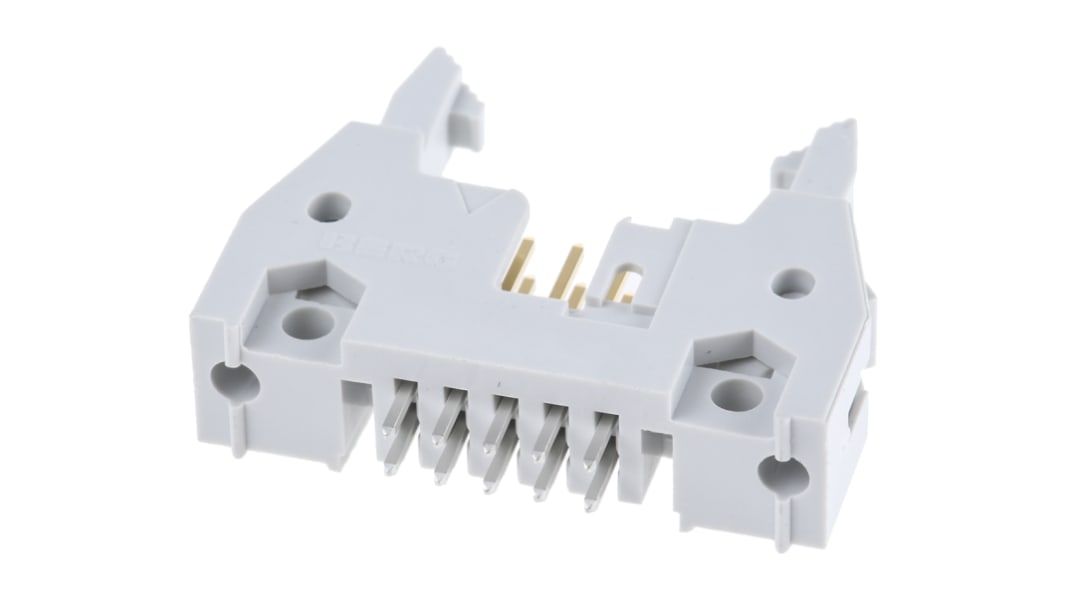

Embase pour CI Amphenol Communications Solutions, Quickie, 10 pôles , 2.54mm, 2 rangées , 3.0A, Droit
- Code commande RS:
- 771-0066
- Référence fabricant:
- 71918-110LF
- Marque:
- Amphenol Communications Solutions
Voir la catégorie
45 pour livraison dès le lendemain (stock France)
715 Sous 2 jour(s) (stock Europe)
Prix pour l'unité (par multiple de 5)
1,282 €
HT
1,538 €
TTC
Unité | Prix par unité | le paquet* |
5 - 45 | 1,282 € | 6,41 € |
50 - 245 | 1,03 € | 5,15 € |
250 - 495 | 0,898 € | 4,49 € |
500 - 1245 | 0,804 € | 4,02 € |
1250 + | 0,714 € | 3,57 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 771-0066
- Référence fabricant:
- 71918-110LF
- Marque:
- Amphenol Communications Solutions
Législation et Conformité
Détail produit
Connecteurs à embase d'éjecteur pour CI 2,54 mm Quickie Amphenol FCI
Les connecteurs à embase d'éjecteur 2,54 mm série Quickie s'accouplent avec les connecteurs femelles autodénudants Quickie. Ces connecteurs à embase Quickie sont dotés de renforcement à quatre parois pour la protection des broches non accouplées. Le boîtier renforcé comprend également des fentes de polarisation doubles et des fonctions de détrompage pour un alignement précis et pour empêcher les erreurs de raccordement. Les verrouillages latéraux permettant de verrouiller fermement l'embase sur les connecteurs d'accouplement et de les éjecter facilement. Les verrouillages permettent également d'économiser de l'espace sur le circuit imprimé et offrent un montage haute densité. Les contacts de ces embases d'éjecteur 2,54 mm série Quickie sont dotés d'un placage double pour garantir une performance de 100 cycles d'accouplement. Les boîtiers sont fabriqués en thermoplastique haute température et sont capables de résister au processus de soudure à la vague. Ces connecteurs à embase d'éjecteur 2,54 mm série Quickie sont disponibles en montage vertical ou à angle droit et avec une conception de verrouillage standard ou bas profil.
Les références 71918-1XXXX et 71922-1XXXX sont dotées de verrouillages standard et s'accouplent avec les embases CAD 71600-0XXXX.
Les références 71918-2XXXX et 71922-2XXXX sont dotées de verrouillages bas profil et s'accouplent avec les embases CAD 71600-1XXXX.
Les références 71918-2XXXX et 71922-2XXXX sont dotées de verrouillages bas profil et s'accouplent avec les embases CAD 71600-1XXXX.
Caractéristiques et avantages
Renforcement à quatre parois pour la protection des contacts
Fentes de polarisation doubles et détrompage pour empêcher toute erreur de raccordement
Verrouillages latéraux pour l'accouplement et le retrait faciles et sécurisés
Contacts double placage pour garantir une performance de 100 cycles d'accouplement
Boîtiers en thermoplastique haute température
Fentes de polarisation doubles et détrompage pour empêcher toute erreur de raccordement
Verrouillages latéraux pour l'accouplement et le retrait faciles et sécurisés
Contacts double placage pour garantir une performance de 100 cycles d'accouplement
Boîtiers en thermoplastique haute température
Informations sur les applications du produit
Ces connecteurs autodénudants 2,54 mm Quickie sont adaptés à l'utilisation dans une large gamme de marchés. Ces marchés incluent les applications industrielles, l'instrumentation, les marchés médicaux, grand public, les communications et les données.
Note
Pour l'accouplement aux embases de la série CAD Quickie. Voir code commande 673-7682 typiquement.
Système d'interconnexion Quickie de 2,54 mm FCI Amphenol
Caractéristiques techniques
Attribut | Valeur |
Série | Quickie |
Pas | 2.54mm |
Nombre de contacts | 10 |
Nombre de rangées | 2 |
Orientation du corps | Droit |
Enveloppé/Non-Enveloppé | Enveloppé |
Type de montage | Traversant |
Système de connecteurs | Fil à Carte |
Type de raccordement | A souder |
Placage du contact | Or |
Matériau du contact | Bronze phosphoreux |
Courant | 3.0A |
