Enregistreur de données Chauvin Arnoux, Courant, Energie, Fréquence, Harmoniques, Puissance, Tension, 6 voies

Qu'il s'agisse de surveiller et cartographier l'ensemble de vos installations électriques, de réaliser une étude énergétique complète, de gérer et maîtriser vos consommations, l'expérience du PEL vous assure des performances élevées.

L'enregistreur de puissance et d'énergie portable triphasé offre une solution pratique, économique et bien plus performante pour gérer et optimiser votre consommation et vos économies d'énergie.

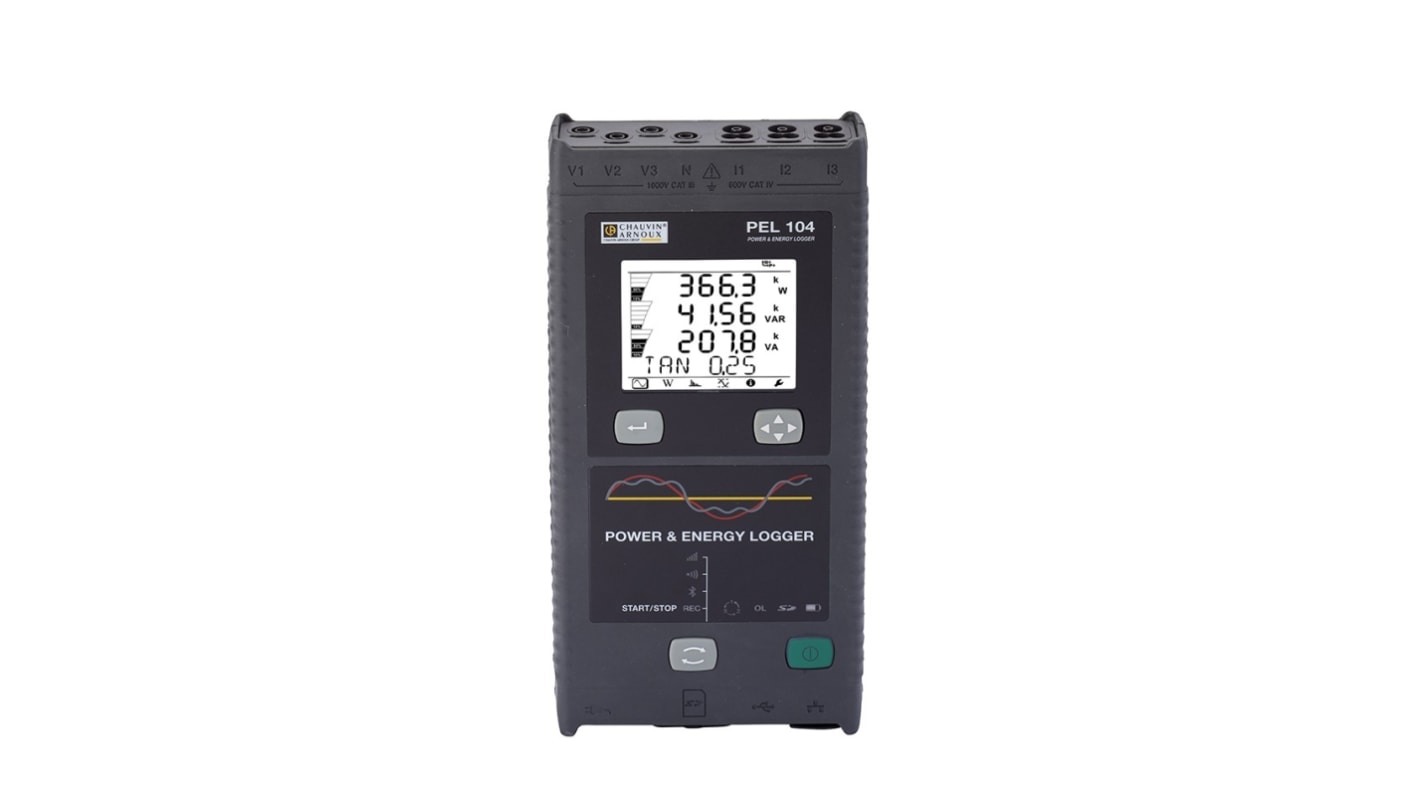

Moderne, le PEL104 est compact et léger et a été développé spécifiquement pour faciliter la collecte de données électriques. L'enregistreur d'énergie peut être placé temporairement dans les panneaux de distribution, ou même dans les locaux, sans difficulté et sans qu'il soit nécessaire d'interrompre l'alimentation secteur ou d'éteindre les équipements.

Grâce à son design fin et à son dos magnétique, le PEL104 se loge facilement, même dans les endroits où l'espace est limité, et il ne nécessite aucune autre installation que de le coller simplement sur la porte ou la paroi en acier d'une armoire de distribution. Fini les problèmes de batterie : l'enregistreur PEL104 s'alimentera directement via la phase au moyen d'un adaptateur auto-alimenté (accessoire inclus).

Grâce à sa large plage de mesure, le PEL104 collecte des données et calcule des paramètres électriques clés comme la puissance et l'énergie du courant triphasé, l'angle de phase, le facteur de puissance et les niveaux d'harmoniques. La version PEL104 est dotée d'un mode d'alarme qui permet à l'utilisateur de définir des limites, et une liste d'événements est enregistrée.

Prévu pour collecter des données sur une période représentative en fonction de votre application (quelques minutes ou jours, semaines, mois ou années), le PEL est équipé d'une carte SD, capable de stocker des millions de relevés, collectés automatiquement au fil du temps. Ultra-communicantes, ces données peuvent être récupérées localement ou à distance via une connexion USB, Ethernet, ou via une liaison sans fil Bluetooth, Wifi ou 3G/GPRS.
Le nouveau mode 3G/GPRS du PEL104 permet d'y insérer une carte SIM pour une connexion à distance via une liaison GSM 3G. Les campagnes de mesures s'étalant souvent sur plusieurs jours ou semaines, il est important de vérifier le bon fonctionnement du PEL durant cette période.
Avec tous ces modes, il est possible de suivre les mesures en temps réel et de récupérer les données de mesure à distance partout dans le monde.
Les utilisateurs peuvent recevoir automatiquement une alerte par e-mail lorsqu'une alarme se déclenche.

Le logiciel PEL Transfer livré avec le PEL104 permet d'analyser les données enregistrées. Sur la base des campagnes de mesure de puissance effectuées, le logiciel décompose automatiquement les pertes détectées et calcule directement le coût de l'énergie consommée ; il affiche le résultat dans la devise locale sélectionnée.
Une application ANDROID dédiée permet également de vérifier le bon fonctionnement du PEL et de modifier sa configuration.

- Boîtier compact magnétisé,
- Communication via Wifi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth et USB
- Application ANDROID
- Auto-alimenté via ses entrées de tension
- Enregistrement continu avec un intervalle de 200 ms entre les mesures
- Mesures conformes à la norme IEEE 1459
- 4 entrées de tension et 3 entrées de courant
- Tension TRMS c.a. + c.c. jusqu'à 1 000 V
- Courant TRMS c.a. + c.c. : 5 mA à 10 kA selon les capteurs
- Rapport tension / courant jusqu'à 650 000 V / jusqu'à 25 000 A
- Fréquence, valeurs de puissance W, VA, var, cos φ, tan Φ, PF, valeurs d'énergie Wh, varh, VAh
- Harmoniques jusqu'au 50e ordre, THD

PEL104 avec : 1 sac de transport, 4 câbles de tension, 4 clips crocodiles, logiciel PC (PEL Transfer), 1 jeu de bagues/inserts, 1 adaptateur secteur 600 V, 1 carte SD, 1 adaptateur SD - USB, 1 câble USB, 1 manuel de l'utilisateur en plusieurs langues, 1 guide de démarrage rapide.

Le PEL104 est vendu sans les capteurs de courant qui sont disponibles séparément :

Code RS 219-2221 : P01120593, MiniFlex® MA194-250, Ø de serrage 70 mm, plage de mesure 100 mA – 10 000 A c.a.
Code RS 219-2220 : P01120592, MiniFlex® MA194-350, Ø de serrage 100 mm, plage de mesure 100 mA – 10 000 A c.a.
Code RS 219-2222 : P01120594, MiniFlex® MA194-1000, Ø de serrage 300 mm, plage de mesure 100 mA – 10 000 A c.a.

Code RS 231-1473 : P01120323B, pince C193, Ø de serrage 52 mm, plage de mesure 1 A – 1 000 A c.a.
Code RS 851-7828 : P01120425B, pince MN93, Ø de serrage 20 mm, plage de mesure 500 mA – 200 A c.a.
Code RS 236-559 : P01120434B, pince MN93A, Ø de serrage 20 mm, plage de mesure 5 mA – 100 A c.a.
Code RS 851-7824 : P01120079B, pince PAC93, Ø de serrage 39 mm, plage de mesure 1 A – 1 000 A c.a. et 1 A – 1 300 A c.c.
Code RS 799-9073 : P01120110, pince J93, Ø de serrage 72 mm, plage de mesure 50 A - 3 500 A c.a. et 50 A - 5 000 A c.c.
