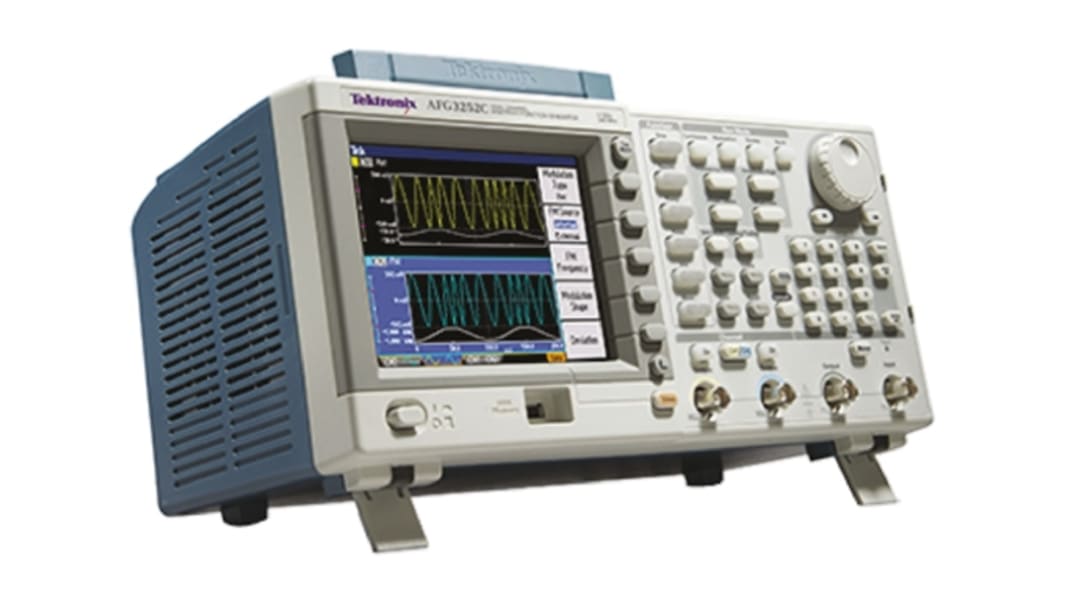

Générateur de courbes arbitraire, Tektronix, AFG3011C, 10MHz

Tektronix a introduit la série AFG3000C dans le but de créer la gamme de générateurs d'ondes arbitraires / fonctions la plus complète de l'industrie. Les clients peuvent choisir parmi les modèles AFG3000C avec des bandes passantes de 10 → 240 MHZ, une fréquence d'échantillonnage jusqu'à 2 GS/s et une amplitude jusqu'à 20 Vp-p. De hautes performances sont à la portée d'une large gamme d'applications et de budgets. Tous les modèles de la série AFG3000C comportent de grands écrans couleur TFT LCD pour l'affichage amélioré des paramètres de forme d'onde et de la forme des ondes. Les modèles AFG3000C, dotés de deux sorties, fournissent une fonctionnalité équivalente à celle de deux générateurs de signaux, avec l'avantage supplémentaire que les signaux peuvent être facilement synchronisés sur les deux sorties. Tous les modèles sont fournis avec le logiciel ArbExpress. Ce logiciel informatique permet d'importer des formes d'onde en continu depuis tout oscilloscope Tektronix ou de définir des formes d'onde via des fonctions standard, des éditeurs d'équation et des fonctions mathématiques de forme d'onde.

Les modèles double canal permettent d'économiser de l'argent et de l'espace en servant de deux générateurs de signaux en un, et en offrant des signaux synchronisés ou indépendants.
Le choix du modèle, jusqu'à une fréquence d'échantillonnage de 2 GS/s permet de générer des formes d'onde avec une résolution rapide.
Le choix du modèle, jusqu'à 20 Vp-p, permet de créer des signaux de haute amplitude sans utiliser un amplificateur de puissance externe.
Tous les modèles sont dotés de 25 touches de raccourci pour réduire le temps de configuration et d'évaluation grâce à l'accès direct aux fonctions et paramètres fréquemment utilisés.
L'écran couleur de 5,6 pouces (142 mm) permet d'afficher les signaux car tous les réglages pertinents et les graphiques de forme d'onde sont visibles immédiatement.
La profondeur de l'instrument de 6,6 pouces (168 mm) permet de libérer de l'espace de travail.
Le logiciel Tektronix ArbExpress est inclus.

Guide de démarrage rapide, manuel de l'utilisateur, cordon d'alimentation, cordon USB, CD-ROM avec manuel de spécifications et de vérification des performances, manuel de programmateur, manuel d'entretien, pilotes LabView et IVI, CD-ROM avec logiciel ArbExpress, certificat d'étalonnage traçable NIST

Les performances inégalées du dispositif AFG3011C de la marque Tektronix, notamment sa tension de sortie jusqu'à 20 Vpp, offrent une polyvalence, un fonctionnement intuitif et un prix abordable, ce qui fait de la gamme AFG3000C de générateurs de fonctions, de formes d'onde arbitraires et d'impulsions l'un des instruments les plus utiles de l'industrie. Les utilisateurs peuvent choisir parmi 12 formes d'onde standard différentes. Des formes d'onde arbitraires peuvent être générées jusqu'à 128 K de longueur, et ce, à des vitesses d'échantillonnage élevées. Concernant les formes d'onde d'impulsion, le temps à bord d'attaque et à bord de fuite peuvent être réglés indépendamment l'un de l'autre. Des signaux externes peuvent être connectés et ajoutés au signal de sortie. Tous les instruments sont dotés d'une base de temps extrêmement stable avec seulement ± 1 ppm de dérive par an.

• Garantie 3 ans incluse
• Amplitude jusqu'à 20 Vp-p pour des charges de 50 Ω
• Écran de 5,6 pouces pour une confiance totale dans les réglages et la forme d'onde
• Fonctionnement multilingue et intuitif permettant d'économiser du temps de configuration
• Forme d'onde d'impulsion avec temps de bord variable
• AM, FM, PM, FSK, PWM
• Balayage et explosion
• Logiciel ArbExpress gratuit pour une modification facile des formes d'onde définies par l'utilisateur

• Automobile
• Test de batterie
• Conception intégrée
• Mesures et analyse de puissance
• Éducation
• Dépannage/test de fabrication
• Test de semi-conducteurs de puissance
