Détail produit

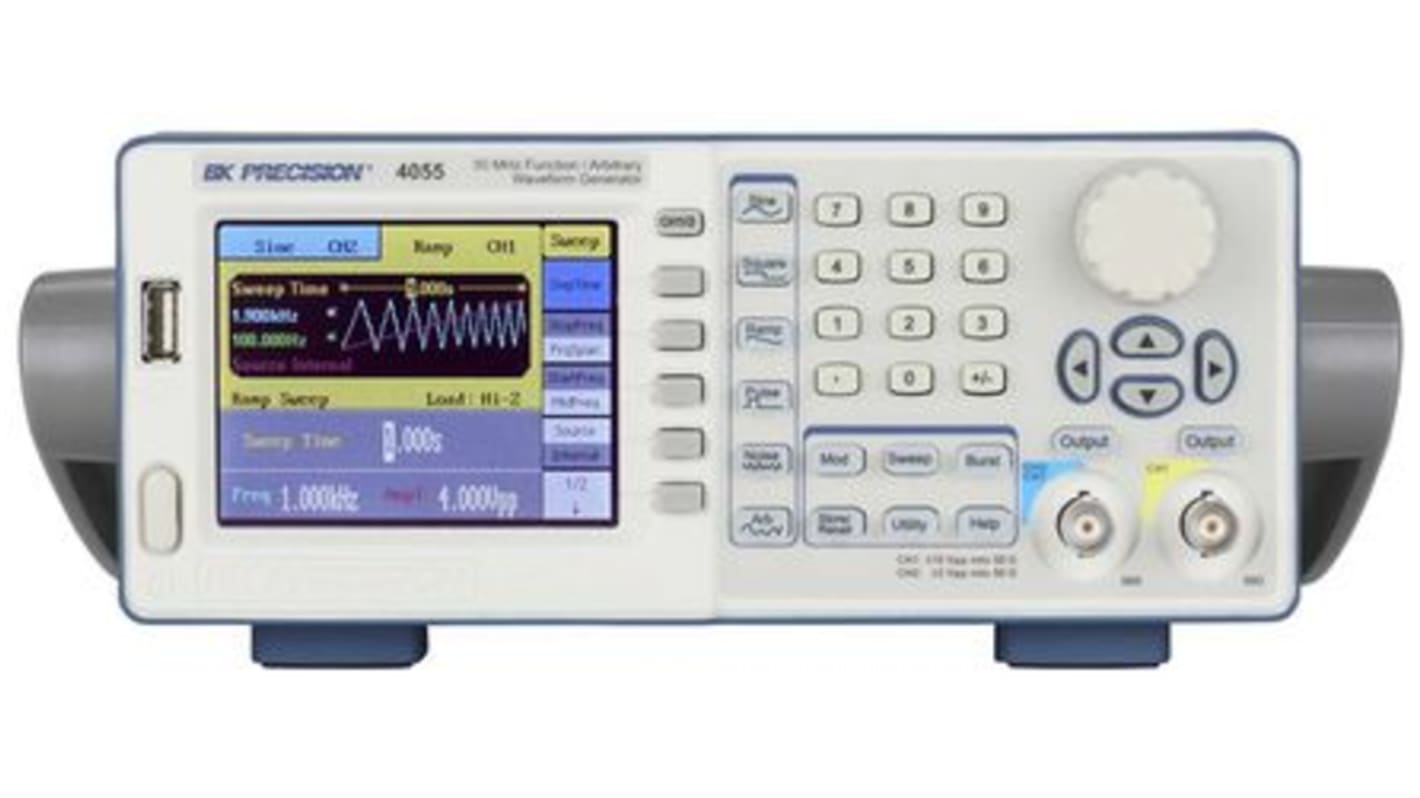

Générateurs de forme d'onde arbitraire/de fonction à canal double série 4050 de B&K Precision
Les générateurs de forme d'onde arbitraire/de fonction à canal double de B&K Precision série 4050 génèrent des formes d'onde sinus, carré, triangle, à impulsion et arbitraires stables et précises. Ils disposent d'écrans couleur faciles à lire et d'une interface utilisateur intuitive avec pavé numérique. Les caractéristiques incluent balayage linéaire/logarithmique, compteur intégré, capacités de modulation et de déclenchement étendues, décalage c.c. variable en continu et un générateur de forme d'onde arbitraire haute performance 14 bits, 125 Méch/s. La tension de sortie principale peut être modifiée de 0 à 10 Vpp dans 50 ohm (jusqu'à 20 Vpp dans un circuit ouvert) et la sortie secondaire peut être modifiée de 0 à 3 Vpp dans 50 ohm (jusqu'à 6 Vpp dans un circuit ouvert).
14 bits, 125 Méch/s, générateur de forme d'onde arbitraire de 16 000 points
Grand écran LCD couleur de 3,5 pouces avec aperçu de la forme d'onde
Balayage linéaire et logarithmique
Fonctions de modulation AM/DSB-AM/ASK/FM/FSK/PM/PWM
Décalage c.c. variable
Cycle de service ajustable
Deux canaux indépendants avec boutons individuels marche/arrêt de la sortie
Déclenchement interne/externe
Mode porte et à train d'onde
48 formes d'ondes pré-définies en mode arbitraire intégrées
Enregistrement/rappel de jusqu'à 10 réglages d'instrument et 10 formes d'onde en mode arbitraire
Compteur intégré
Port de périphérique USB (compatible USBTMC) avec port hôte USB sur panneau avant
Jeu de commandes conformes SCPI
Protection contre les courts-circuits sur les sorties
Grand écran LCD couleur de 3,5 pouces avec aperçu de la forme d'onde
Balayage linéaire et logarithmique
Fonctions de modulation AM/DSB-AM/ASK/FM/FSK/PM/PWM
Décalage c.c. variable
Cycle de service ajustable
Deux canaux indépendants avec boutons individuels marche/arrêt de la sortie
Déclenchement interne/externe
Mode porte et à train d'onde
48 formes d'ondes pré-définies en mode arbitraire intégrées
Enregistrement/rappel de jusqu'à 10 réglages d'instrument et 10 formes d'onde en mode arbitraire
Compteur intégré
Port de périphérique USB (compatible USBTMC) avec port hôte USB sur panneau avant
Jeu de commandes conformes SCPI
Protection contre les courts-circuits sur les sorties
fourni avec
Manuel de mise en route, manuel d'utilisation complet sur CD, cordon d'alimentation c.a., cordon USB type A-à-type B, certificat d'étalonnage
Caractéristiques techniques
Attribut | Valeur |
---|---|
Fréquence maximum | 25MHz |
Fréquence minimum | 1 μHz |
Fréquence triangulaire rampe maximum | 300kHz |
Fréquence triangulaire rampe minimum | 1µHz |
Fréquence d'échantillonnage maximum | 125Msps |
Résolution | 4 digits |
Etalonné | Etalonné RS |
Largeur d'impulsion minimum | 16ns |
Forme d'onde arbitraire | Oui |
Température d'utilisation minimum | 0°C |
Mémoire de forme d'onde par canal | 16k points |
Temps de montée/descente | 7ns |
Type d'affichage | LCD TFT (320 x 240) |
Température d'utilisation maximum | +40°C |
Hauteur | 89mm |
Type de connecteur | BNC |
Numéro de modèle p | 4054 |
Poids | 2.6kg |
Balayage | Linéaire, logarithmique, haut ou bas |
Dimensions | 213 x 281 x 89mm |
Entrée de données | Clavier |
Entrée | Entrée de modulation |
Type d'interface | GPIB, USB |
Longueur | 213mm |
Largeur | 281mm |
Stockage maximum | 10 |
