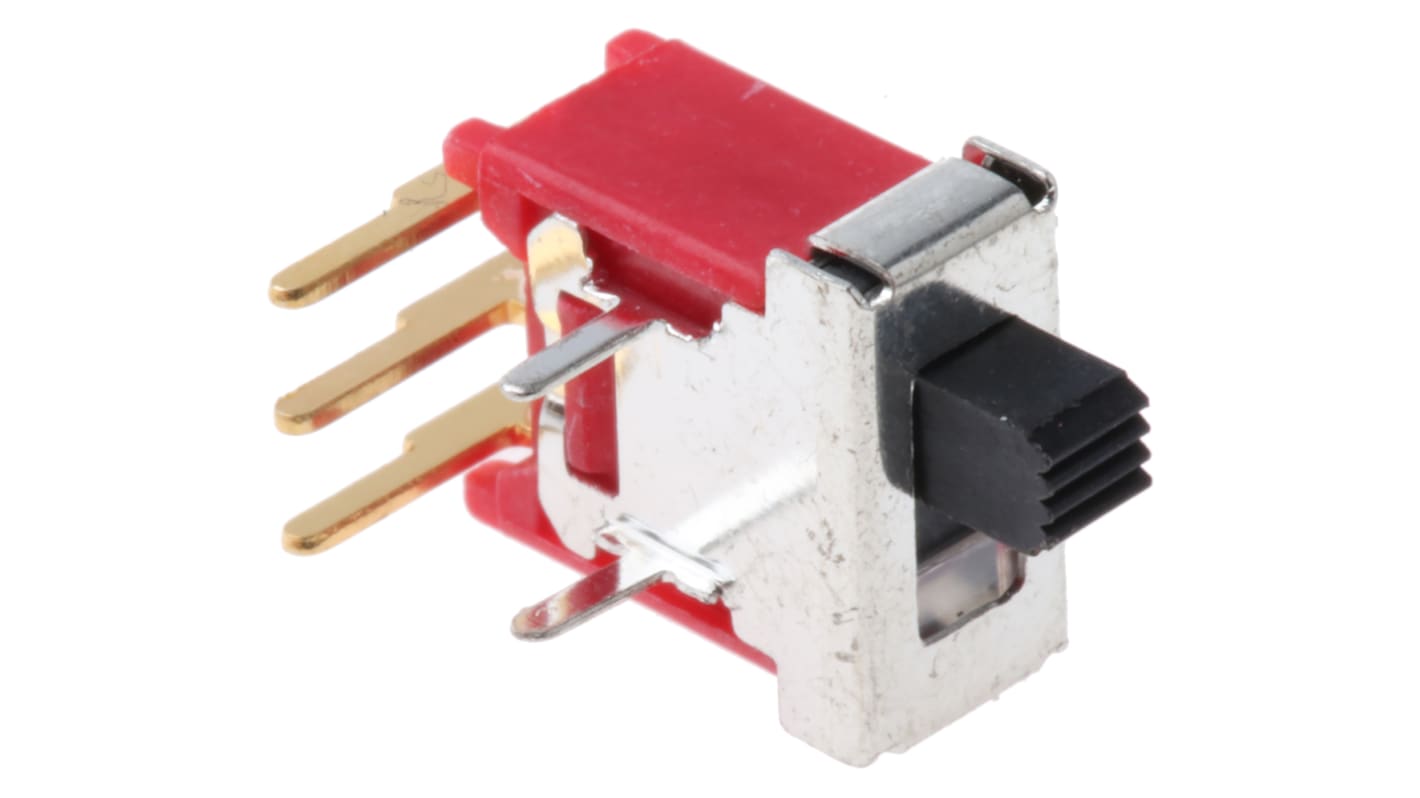

Commutateur à glissière pour circuit imprimé RS Pro unipolaire à double direction (SPDT) à verrouillage 400 mA @ 20 V à glissière
Ce commutateur à glissière unipolaire à double direction (SPDT) de RS Pro est utile pour activer et désactiver les cartes de circuit imprimé (CI). Il terminal à entrée simple qui connecte un circuit à deux bornes de sortie, avec un commutateur qui peut rapidement changer le courant d'entrée entre les deux.
Il est fabriqué avec des contacts plaqués or pour la protection contre l'oxydation et la corrosion. Il est également doté d'un actionneur en nylon qui fournit une isolation efficace contre les courts-circuits électriques. Avec une large plage de températures entre -30 et +85 °C, ce composant peut être utilisé dans une grande variété d'environnements avec des conditions de fonctionnement difficiles.
Il est fabriqué avec des contacts plaqués or pour la protection contre l'oxydation et la corrosion. Il est également doté d'un actionneur en nylon qui fournit une isolation efficace contre les courts-circuits électriques. Avec une large plage de températures entre -30 et +85 °C, ce composant peut être utilisé dans une grande variété d'environnements avec des conditions de fonctionnement difficiles.
Caractéristiques et avantages
Matériau de l'actionneur en nylon
Type d'actionneur à glissière
Configuration de contact unipolaire à double direction (SPDT)
Valeur nominale de courant de contact de 400 mA (milliampères) à 20 V (volts)
Matériau de contact plaqué or
Résistance de contact de 20 mΩ
Dimensions de 10,16 (longueur) x 5,08 (largeur) x 10,03 mm (profondeur)
Plage de températures d'utilisation de -30 à +85 °C.
Durée de vie mécanique de 30 000 opérations
Type de montage sur CI
Fonctionnement du commutateur de verrouillage
Type de terminal à montage traversant
Tension nominale de 20 V c.a./c.c.
Type d'actionneur à glissière
Configuration de contact unipolaire à double direction (SPDT)
Valeur nominale de courant de contact de 400 mA (milliampères) à 20 V (volts)
Matériau de contact plaqué or
Résistance de contact de 20 mΩ
Dimensions de 10,16 (longueur) x 5,08 (largeur) x 10,03 mm (profondeur)
Plage de températures d'utilisation de -30 à +85 °C.
Durée de vie mécanique de 30 000 opérations
Type de montage sur CI
Fonctionnement du commutateur de verrouillage
Type de terminal à montage traversant
Tension nominale de 20 V c.a./c.c.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Configuration de contact | SPDT |
Type de montage | Circuit imprimé |
Type de commutation | Verrouillable |
Courant de contact | 400 mA @ 20 V |
Type de terminaison | Traversant |
Type d'actionneur | Lame |
Longueur | 10.16mm |
Largeur | 5.08mm |
Profondeur | 9.2mm |
Dimensions | 10.16 x 5.08 x 9.2mm |
Résistance du contact | 20mΩ |
Durée de vie mécanique | 30000Operations |
Tension Nominale | 20V c.a. / V c.c. |
Température maximale d'utilisation | +85°C |
Température d'utilisation minimale | -30°C |
Matériau de l'actionneur | Nylon |
Température de fonctionnement | -30 → +85°C |
Matériau du contact | Connecteur coaxial plaqué or |
