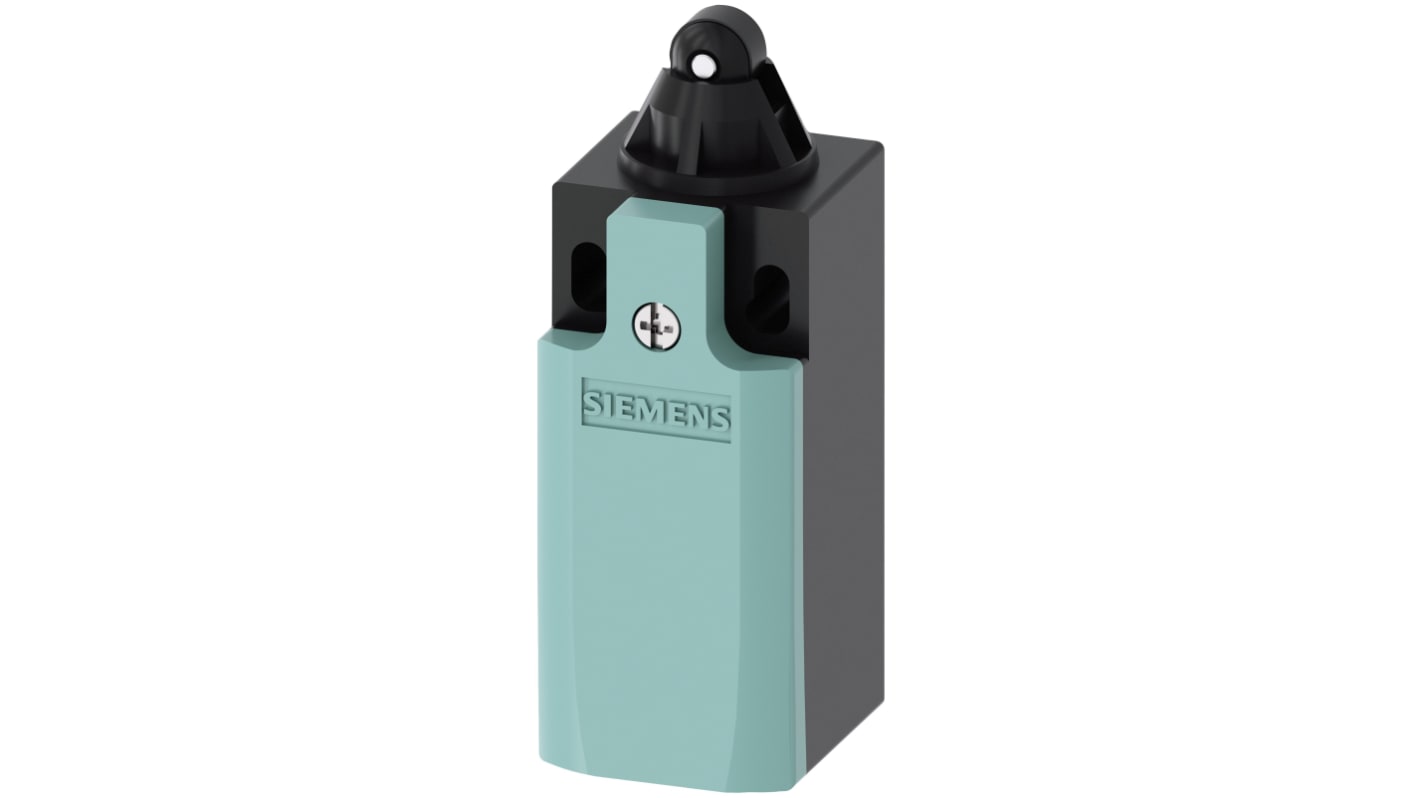

Interrupteur de fin de course Siemens 3SE5, Poussoir à galet, 2NF/1NO

Interrupteur compact
Conception modulaire
Remplacement rapide des têtes de variateur
Tous les variateurs peuvent être montés sur pivot par incréments de 22,5° autour de l'axe
Option de câblage facile et rapide

Ces unités complètes sont des versions populaires des capteur de fin de course SIRIUS 3SE5. La conception et le fonctionnement standard des capteurs fin de course facilitent non seulement le choix du capteur approprié mais assurent également la rapidité et la facilité de l'installation, du câblage et de l'entretien.
La gamme SIRIUS 3SE5 est conçue pour les applications de sécurité jusqu'à la catégorie 4 conformément à la norme ISO 13849-1 (EN 954-1) sous réserve d'une sélection et d'une utilisation adéquate du modèle en association avec des unités d'évaluation sécurisées telles que 3TK28, ASISafe, SIMATIC ou SINUMERIK.

Commutateur de position de type ouvert IP20 (3SE5 250-*****)
Boîtiers en plastique conformes à la norme EN 50047, 31 mm de large, IP65, 1 entrée de câble (3SE5 232-***** & 3SE5 234-*****)
Boîtiers en plastique conformes à la norme EN 50041, 40 mm de large, IP66/IP67, 1 entrée de câble (3SE5 132-***** & 3SE5 134-*****)
Boîtiers en plastique, 50 mm de large, IP66/IP67, 2 entrées de câble (3SE5 242-*****)
Boîtiers métalliques conformes à la norme EN 50047, 31 mm de large, IP66/IP67, 1 entrée de câble (3SE5 212-***** & 3SE5 214-*****)
Boîtiers métalliques conformes à la norme EN 50041, 40 mm de large, IP66/IP67, 1 entrée de câble (3SE5 112-*****)
Boîtiers métalliques, 56 mm de large, IP66/IP67, 3 entrées de câble (3SE5 122-*****)
Boîtiers métalliques XL dotés de 4 à 6 contacts, 56 mm de large, IP66/IP67, 3 entrées de câble (3SE5 162-*****)
Boîtiers conçus pour une température ambiante allant jusqu'à à -40 °C (3SE5 ***-*****-1AJ0)

Dotés de blocs de contacts avec deux ou trois contacts (borniers à vis) conçus comme des contacts à action lente ou à action instantanée ; les contacts à action lente sont également des contacts avant coupure (se référer aux caractéristiques techniques)
Affichage de l'état de la LED en option (3SE5 ***-1K*** & 3SE5 ***-1L***)
Avec filetage de connexion M20 ´ 1,5 ou connecteur prise femelle 4 ou 5 pôles M12 monté (se référer aux caractéristiques techniques)
Versions avec protection accrue contre la corrosion (3SE5 ***-*****-1CA0)
Versions pour températures d'utilisation allant jusqu'à -40 °C (3SE5 ***-*****-1AJ0)
Boîtier métallique pour protection contre les explosions, ATEX, (3SE5 ***-*****-1DA0)

Remplacement et montage simplifiés des têtes d'actionneur via fiche mâle et interface uniforme
Diaphragme en caoutchouc chloruré intégré (sécurité fonctionnelle élevée dans des environnements froids et agressifs)
Toutes les têtes d'actionneur peuvent être pivotées par incréments de 22,5°
Jusqu'à 25 % de réduction du temps de montage grâce au système de raccordement rapide pour les boîtiers en plastique
Les versions avec blocs de contacts 3 pôles garantissent une sécurité accrue par coupure redondante et signalisation complémentaire tout en offrant les mêmes dimensions de boîtier que les blocs de contacts 2 pôles
Protection IP65 / 66 / 67
Points de commutation et de montage conformes à la norme EN 50041 ou EN 50047
Poussoir arrondi intégré avec 3 mm de surcourse, (course totale de 9 mm) pour une plus grande tolérance au moment de l'actionnement du commutateur

CE ; UL ; CSA

Capteur fin de course de sécurité
