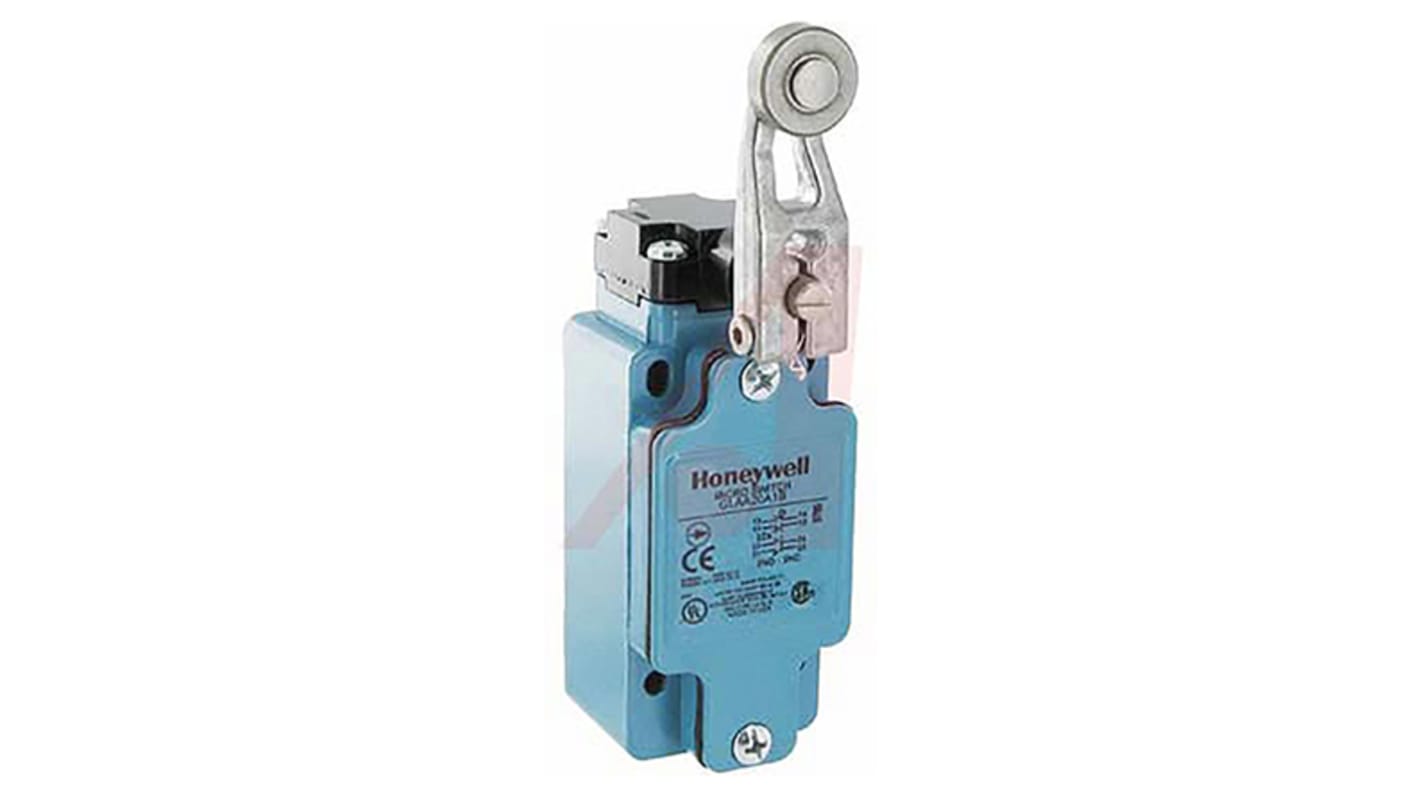

Interrupteur de fin de course Honeywell GLA, Levier à galet, 2 N/O, 2 N/F, 10A, 600V

La série GLA de capteurs fin de course fait partie de la gamme GLS plus large de capteurs fin de course à usage général de Honeywell. La série GLA est une solution non enfichable avec une structure en métal robuste. Ces capteurs fin de course ont été conçus pour une utilisation dans le monde entier et sont conformes à la norme internationale EN 50041 pour les centres de montage de commutateur.

• Les contacts à action rapide normalement fermés (NF) et les contacts à action lente normalement ouverts (NO) sont à ouverture positive.

• Les capteurs fin de course GLA ont une conception modulaire. Les corps, les actionneurs et les blocs de contacts peuvent être facilement ajustés, ce qui permet de les personnaliser en fonction de l'application. Les modèles sont disponibles avec différentes options de conduit qui leur permettent d'être utilisés pour les applications dans le monde entier.

Les applications adaptées pour les capteurs fin de course GLA incluent :
• Ascenseurs aériens et nacelles élévatrices
• Lignes d'assemblage, convoyeurs, grues, ascenseurs et palans
• Equipement et machines de construction, y compris les véhicules et les chariots élévateurs
• Manipulation de matériaux et outils d'usinage
• Machines de textile
• Matériel d'emballage
• Plaque tournante de transport
Vannes
• Equipements de signalisation ferroviaire et locomotives
• Ouvertures et portes

Oui, tous les leviers qui font partie des assemblages rotatifs latéraux peuvent être achetés comme pièces de rechange. Toutes les têtes de commutateur qui sont conformes à la norme EN 50041 peuvent être retirées et remplacées.

CEI/EN 60947-5-1
Alors que la norme CEI/EN 609747-1 aborde les règles générales relatives aux mécanismes de communication basse tension et aux dispositifs de commande, la norme CEI/EN 60947-5-1 fait spécifiquement référence aux dispositifs de circuits de commande et aux éléments de commutation. La norme surveille les propriétés des dispositifs, les exigences électriques et mécaniques et les exigences fonctionnelles.

EN50047
Les capteurs fin de course GLC et GLD sont constitués de boîtiers conformes à la norme EN50047. La norme EN50047 s'applique aux commutateurs de position avec un actionneur de retour automatique. Les modèles qui répondent à la norme EN50047 sont dotés de caractéristiques et de dimensions standardisées (30,5 x 31,1 x 68 mm).

IP 66
Un indice de protection IP66 garantit que les unités de capteur fin de course sont protégées contre la poussière et les jets d'eau basse pression.

Etanchéité conforme à NEMA 1, 4, 12 et 13
NEMA 1 stipule que les boîtiers peuvent être utilisés à l'intérieur et offrent un degré élevé de protection contre le contact avec l'équipement contenu.
NEMA 4 stipule que les boîtiers peuvent être utilisés à l'intérieur ou à l'extérieur et assurent une protection contre la poussière, la pluie et les vents, ainsi que les projections de tuyau d'eau et les éclaboussures d'eau.
NEMA 12 stipule que les boîtiers sont conçus pour une utilisation à l'intérieur et offrent une protection contre la poussière, la saleté, les chutes de saleté et les gouttes de liquides non corrosifs.
NEMA 13 stipule que les boîtiers sont utilisés à l'intérieur et offrent un niveau de protection contre l'huile, les agents de refroidissement non corrosifs, les projections d'eau et de poussière.

UL, CSA, CE, CCC

Les capteurs fin de course GLA n'ont pas été conçus comme dispositifs de sécurité ou d'arrêt d'urgence. Ils ne doivent pas être utilisés dans les applications présentant des risques de blessures en cas de défaillance du produit.

Le modèle GLAA20A1B est un commutateur bipolaire à deux directions (DPDT) à action rapide. Il est équipé de deux contacts normalement ouverts (NO) et deux contacts normalement fermés (NF).

Ce capteur fin de course est doté d'un actionneur rotatif latéral fixe de 38 mm de long avec un galet en acier de 19 x 6 mm.

Le GLAA20A1B est doté d'un conduit de 0,5 pouce à 14 NPT, pour s'assurer qu'il est adapté au type de câbles de l'Amérique du Nord. Il offre une force de manœuvre maximum de 0,33 Nm ou 2,9 pouces-lb.

Equipé de contacts en argent de série, il est idéal pour les applications de commutation de puissance.

Homologué UL/Homologué UL pour le Canada
