Kit de développement pour capteur Silicon Labs pour Capteur à effet Hall
- Code commande RS:
- 144-6527
- Référence fabricant:
- Si72xx-WD-KIT
- Marque:
- Silicon Labs
En stock à partir du 15/11/2024, livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Prix pour la pièce
392,34 €
HT
470,81 €
TTC
Unité | Prix par unité |
|---|---|
| 1 - 1 | 392,34 € |
| 2 - 4 | 382,28 € |
| 5 + | 372,72 € |
- Code commande RS:
- 144-6527
- Référence fabricant:
- Si72xx-WD-KIT
- Marque:
- Silicon Labs
- Pays d'origine :
- US

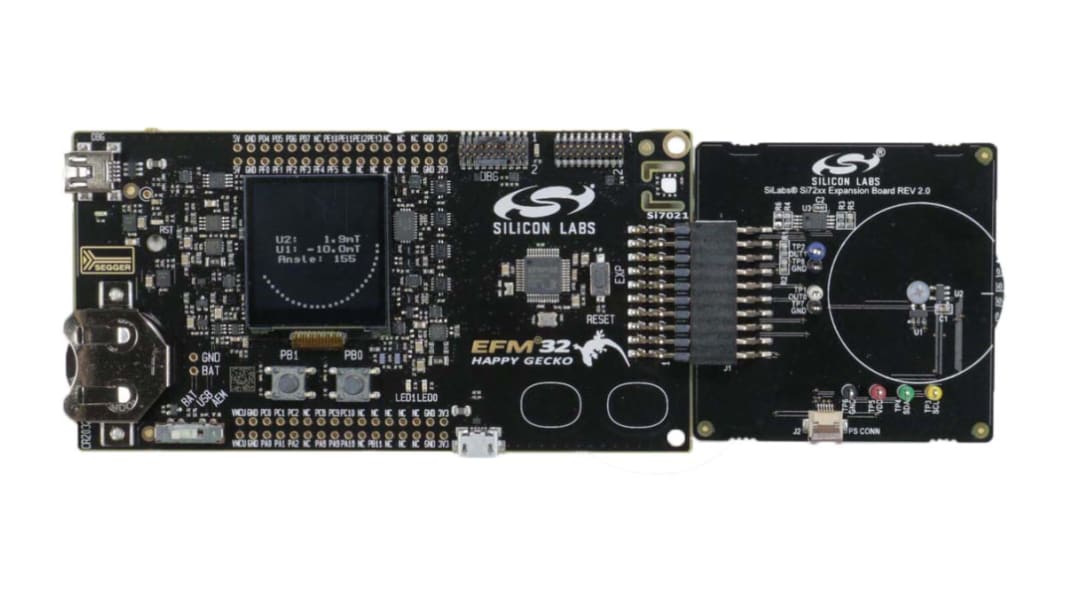

Kit de développement pour capteurs magnétiques à effet Hall Si72xx
Ce Si72xx-WD-KIT de Silicon Labs est un kit de développement pour la série Si72xx de capteurs magnétiques. Ce kit vous permet d'évaluer les fonctionnalités des capteurs à effet Hall Si72xx grâce à 8 démonstrations préchargées sur la carte de base, l'EFM32 Happy Gecko STK.
6 capteurs à effet Hall Si72xx sont inclus dans ce kit et sont montés individuellement sur des cartes complémentaires de la taille d'un timbre. Une démonstration est préchargée pour chacune de ces cartes. Toutes les cartes complémentaires sont connectées et interverties facilement pour la réalisation rapide de prototype et une plus grande flexibilité. Les démonstrations de carte complémentaire Si7210 incluent les données de champ magnétique sur deux échelles et la détection de température. Des démonstrations de commutateur, analogiques, PWM et SENT sont également disponibles, ainsi qu'une indication d'intrusion avec un Si7210.
Le Si72xx-WD-KIT est également doté d'une roue de démonstration pour la détection précise de position, le comptage des tours et la détection de quadrant.
Que sont les capteurs magnétiques à effet Hall Si72xx ?
La série Si72xx se compose de capteurs à haute sensibilité et faible consommation avec une flexibilité et une programmabilité de pointe pour les applications d'ouverture/fermeture et de détection de position. Ils offrent une fiabilité et des caractéristiques supplémentaires telles que la détection d'intrusion. Les capteurs Si72xx vous permettent de configurer, mesurer et commander un dispositif sur I2C. Ils sont adaptés à une très large gamme d'applications, y compris les systèmes de sécurité, la domotique, les appareils ménagers, la mesure, l'électronique grand public, l'automobile et les applications industrielles.
Le Si72xx-WD-KIT comprend :
Le kit de démarrage EFM32 Happy Gecko (STK)
La carte de démonstration de roue Si72xx-EXP
La carte PS de commutateur Si7201-B01V-EB
La carte PS de verrouillage Si7202-B01V-EB
La carte PS I2C Si7210-B00V-EB
La carte PS analogique Si7211-B00V-EB
La carte PS PWM Si7212-B00V-EB
La carte PS SENT Si7213-B00V-EB
Un câble en nappe de 6"
2 aimants pour les démonstrations PS
Une pile bouton CR2032
Cordon micro USB
Démonstrations préchargées :
(Voir le guide de l'utilisateur pour plus d'informations)
Position angulaire de roue (Si72xx-EXP)
Compte-tours à l'aide du compteur d'impulsions à microcontrôleur (Si72xx-EXP)
Force de champ magnétique sur I2C (SI7210-B00V-EB)
Capteur de température interne sur I2C (Si7210-B00V-EB)
Commutateur/verrouillage (Si7201-B01V-EB, Si7202-B01V-EB ou Si7210-B00V-EB)
Sortie analogique mesurée par ADC 12 bits à microcontrôleur (Si7211-B00V-EB)
Sortie PWM (Si7212-B00V-EB)
Sortie SENT (Si7213-B00V-EB)
6 capteurs à effet Hall Si72xx sont inclus dans ce kit et sont montés individuellement sur des cartes complémentaires de la taille d'un timbre. Une démonstration est préchargée pour chacune de ces cartes. Toutes les cartes complémentaires sont connectées et interverties facilement pour la réalisation rapide de prototype et une plus grande flexibilité. Les démonstrations de carte complémentaire Si7210 incluent les données de champ magnétique sur deux échelles et la détection de température. Des démonstrations de commutateur, analogiques, PWM et SENT sont également disponibles, ainsi qu'une indication d'intrusion avec un Si7210.
Le Si72xx-WD-KIT est également doté d'une roue de démonstration pour la détection précise de position, le comptage des tours et la détection de quadrant.
Que sont les capteurs magnétiques à effet Hall Si72xx ?
La série Si72xx se compose de capteurs à haute sensibilité et faible consommation avec une flexibilité et une programmabilité de pointe pour les applications d'ouverture/fermeture et de détection de position. Ils offrent une fiabilité et des caractéristiques supplémentaires telles que la détection d'intrusion. Les capteurs Si72xx vous permettent de configurer, mesurer et commander un dispositif sur I2C. Ils sont adaptés à une très large gamme d'applications, y compris les systèmes de sécurité, la domotique, les appareils ménagers, la mesure, l'électronique grand public, l'automobile et les applications industrielles.
Le Si72xx-WD-KIT comprend :
Le kit de démarrage EFM32 Happy Gecko (STK)
La carte de démonstration de roue Si72xx-EXP
La carte PS de commutateur Si7201-B01V-EB
La carte PS de verrouillage Si7202-B01V-EB
La carte PS I2C Si7210-B00V-EB
La carte PS analogique Si7211-B00V-EB
La carte PS PWM Si7212-B00V-EB
La carte PS SENT Si7213-B00V-EB
Un câble en nappe de 6"
2 aimants pour les démonstrations PS
Une pile bouton CR2032
Cordon micro USB
Démonstrations préchargées :
(Voir le guide de l'utilisateur pour plus d'informations)
Position angulaire de roue (Si72xx-EXP)
Compte-tours à l'aide du compteur d'impulsions à microcontrôleur (Si72xx-EXP)
Force de champ magnétique sur I2C (SI7210-B00V-EB)
Capteur de température interne sur I2C (Si7210-B00V-EB)
Commutateur/verrouillage (Si7201-B01V-EB, Si7202-B01V-EB ou Si7210-B00V-EB)
Sortie analogique mesurée par ADC 12 bits à microcontrôleur (Si7211-B00V-EB)
Sortie PWM (Si7212-B00V-EB)
Sortie SENT (Si7213-B00V-EB)
Capteurs à effet Hall, Silicon Labs
Attribut | Valeur |
|---|---|
| Technologie de détection | Capteur à effet Hall |
| Pour être utilisé avec | Capteurs Si72xx |
| Classification du kit | Kit de développement |
