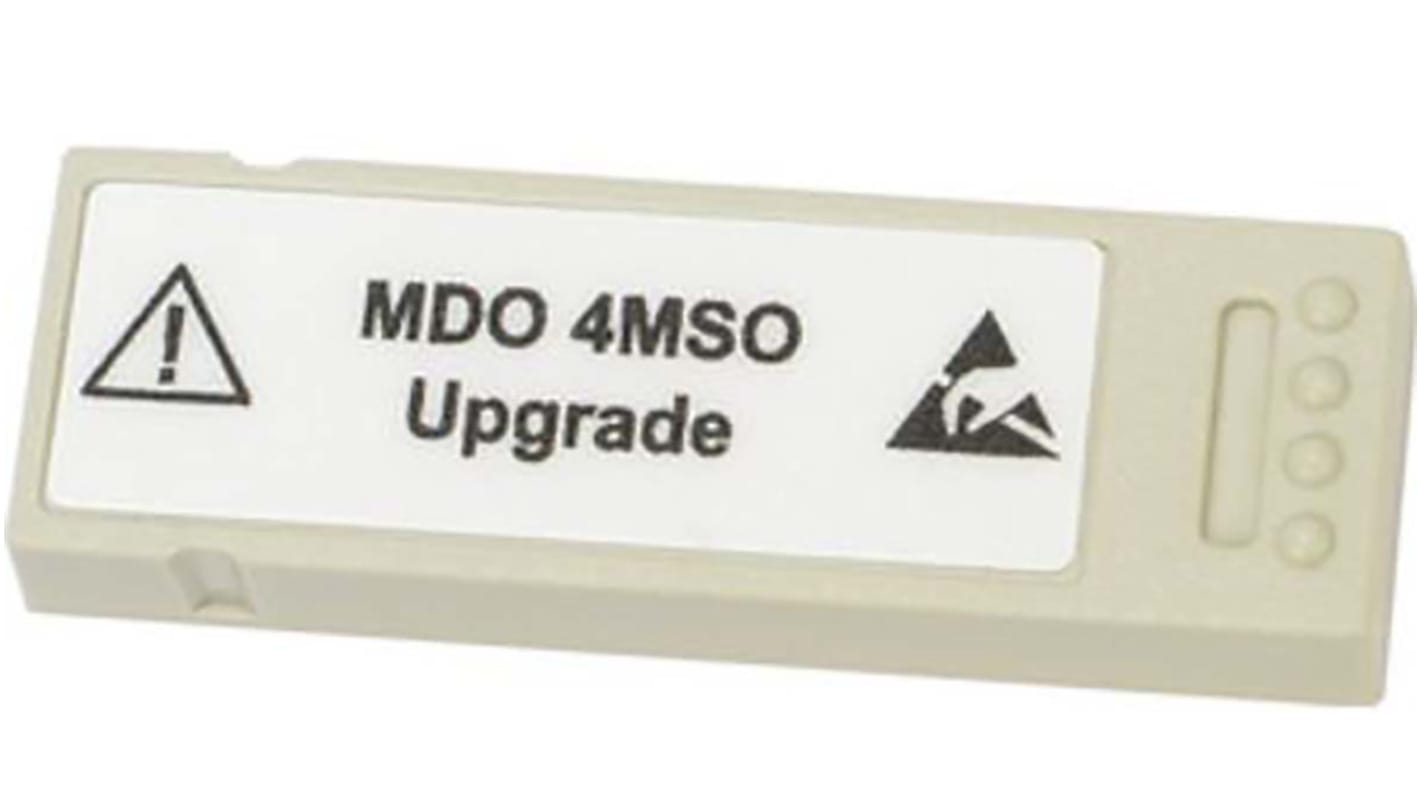

Le Tektronix MDO4MSO est une mise à niveau permanente à une fois vers n'importe quel modèle activé par le biais d'une clé matérielle de module d'application à usage unique. La clé matérielle est utilisée pour activer la fonction, puis n'est pas nécessaire pour une utilisation ultérieure. Remarque L'analyseur logique MDO4MSO est fourni avec la sonde Tektronix MSO P6616 et des accessoires. La sonde P6616 est une sonde unique qui offre deux pods à 8 canaux. Chaque canal se termine par une pointe de sonde dotée d'une masse en retrait pour simplifier la connexion au DUT. Le câble coaxial du premier canal de chaque pod est de couleur bleue. La masse commune utilise un connecteur de type automobile, simplifiant ainsi la création de masses personnalisées pour la connexion au DUT. Pour la connexion à des broches carrées, P6616 est doté d'un adaptateur qui s'attache à la tête de la sonde, étendant ainsi la masse pour qu'elle soit au même niveau que la pointe de la sonde, permettant ainsi la fixation à une embase. Le P6616 offre des caractéristiques électriques remarquables, avec seulement 3 pF de charge capacitive, une résistance d'entrée de 100 kO et la capacité d'acquérir des vitesses de bascule> de 500 MHz et des impulsions de moins de 1 ns de durée.
Caractéristiques et avantages
Ajout de 16 canaux numériques Inclut une sonde numérique P6616 et des accessoires Pour l'oscilloscope de la série MDO4000C.
Applications
Conception intégrée Conception électrique Dépannage IEM Éducation Test/dépannage de fabrication
