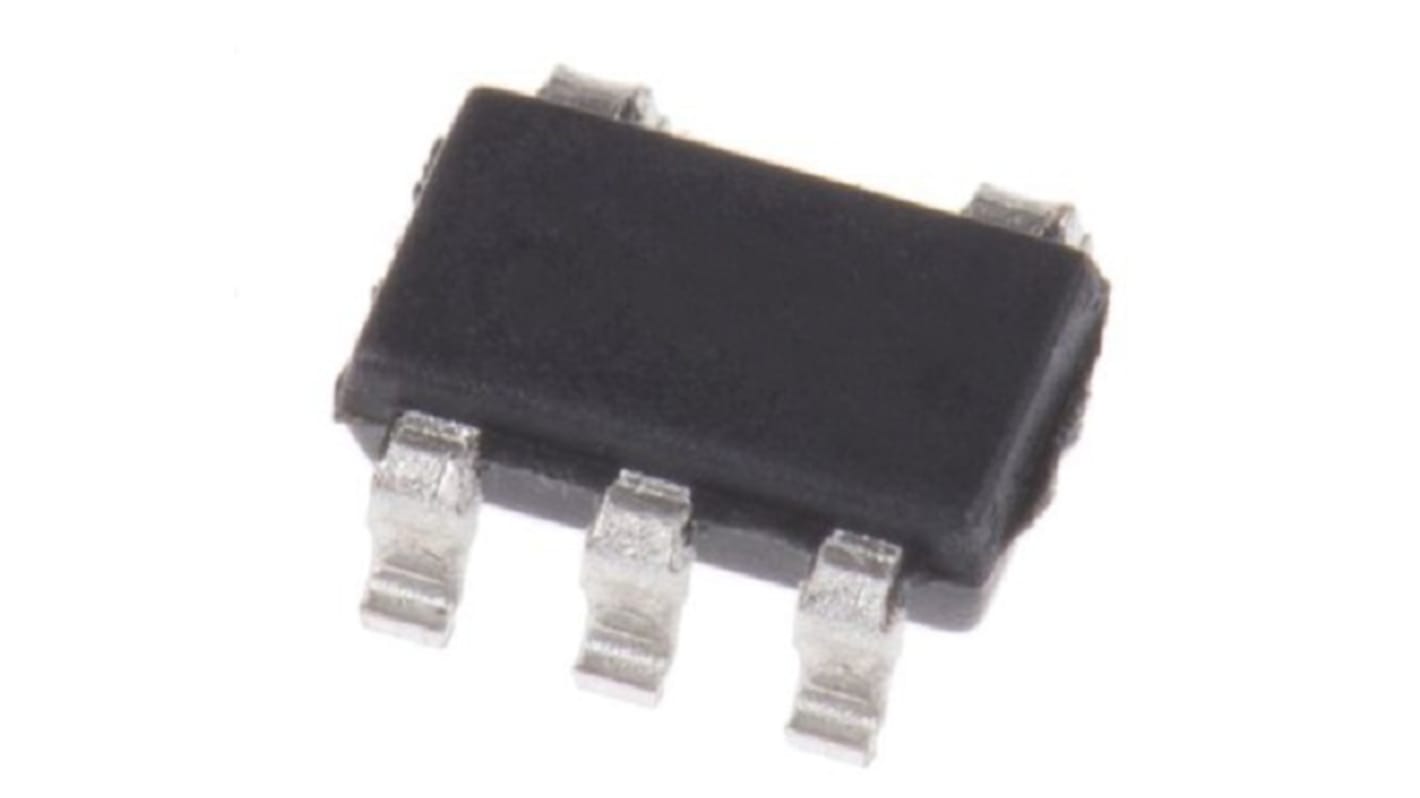

Microprocesseur, STM6822YAWY6F, STM682x,coeur STM6822, SOT-23 5 broches

Les superviseurs de STMicroelectronics sont des dispositifs autonomes qui assurent des fonctions de supervision par microprocesseur. Une référence de tension de précision et un comparateur surveillent l'entrée VCC pour détecter toute condition hors tolérance. Lorsqu'une condition VCC non valide se produit, la sortie de réinitialisation (RST) est forcée à l'état bas (ou à l'état haut dans le cas de RST). Ces dispositifs offrent également une minuterie chien de garde (sauf pour les STM6322/6825) et/ou une entrée de réinitialisation par bouton-poussoir (MR).

Surveillance précise de la tension d'alimentation de 5, 3,3, 3 ou 2,5 V
Sorties RST (actives basses, push-pull ou drain ouvert)
Sorties RST (actives hautes, push-pull)
Largeur d'impulsion de réinitialisation de 1,4 ms, 200 ms et 240 ms (typ.)
Période de temporisation du chien de garde de 1,6 s (typ.)
