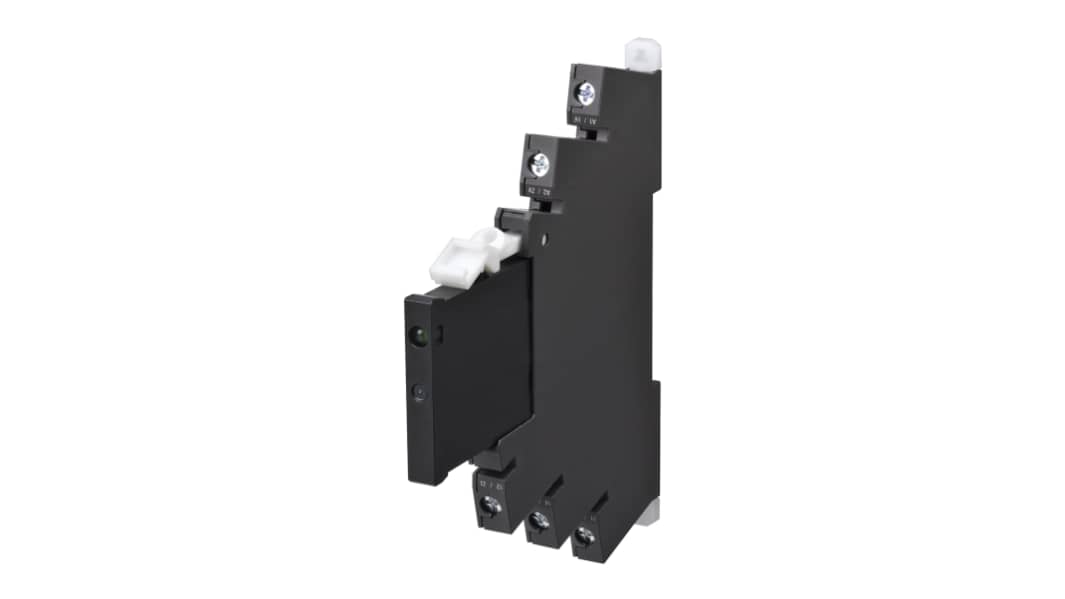

Module à relais statique Omron G3RV-SR, Rail DIN, 0,1 A, 230 V c.a.
- Code commande RS:
- 111-3032
- Référence fabricant:
- G3RV-SR700-AL AC230
- Marque:
- Omron
1 / 2
Prix la pièce*
44,35 €
HT
53,22 €
TTC
Informations sur le stock actuellement non accessibles
Unité | Prix par unité |
|---|---|
| 1 + | 44,35 € |
*Prix donné à titre indicatif
- Code commande RS:
- 111-3032
- Référence fabricant:
- G3RV-SR700-AL AC230
- Marque:
- Omron
Relais statique d'E/S mince G3RV-SR
Les relais statiques d'E/S minces Omron G3RV-SR font partie de la gamme "Value Design for Panel" d'Omron, qui élève la conception et la fabrication de panneau de commande à un niveau supérieur. Les relais G3RV-SR permettent l'installation à l'endroit ou à l'envers pour une conception de panneau flexible. Cette conception flexible permet le câblage efficace dans les panneaux. Les blocs de jonction enfichables Plus s'utilisent pour réduire le travail de câblage par rapport aux blocs de jonction à vis classiques.
Haute fréquence
Ouverture et fermeture ultra-rapides
Capacité de commutation jusqu'à 3 A (c.c.), et 2 A (c.a.).
LED d'état de fonctionnement
Ouverture et fermeture ultra-rapides
Capacité de commutation jusqu'à 3 A (c.c.), et 2 A (c.a.).
LED d'état de fonctionnement
G3RV-SR700-AL AC230 - Relais statique E/S à bas profil - Relais statique de 6,2 mm de large.
Ce relais statique SSR d'E/S est doté d'un profil jusqu'à 25 % plus bas que les autres relais statiques standard permettant de réduire encore davantage la taille du panneau de commande. Une relais de conception mince et optimale incluant une haute fréquence et une haute vitesse d'ouverture et de fermeture du relais statique - SSR.
Caractéristiques et avantages du relais statique E/S mince G3RV-SR700-AL AC230.
• Borne à vis.
• Délai de câblage réduit de 60 %.
• Charge en sortie applicable c.a.
• Tension d'entrée nominale 230 V c.a.
• Conception compacte et mince.
• Sortie à courant continu - Triac.
• Haute fréquence.
• Ouverture et fermeture ultrarapides.
• Câblage facile.
• Délai de câblage réduit de 60 %.
• Charge en sortie applicable c.a.
• Tension d'entrée nominale 230 V c.a.
• Conception compacte et mince.
• Sortie à courant continu - Triac.
• Haute fréquence.
• Ouverture et fermeture ultrarapides.
• Câblage facile.
SSR - entrée nominale de relais statique à température ambiante de 25 °C.
• Courant nominal c.a. - 7,7 mA 50 Hz, 8,9 mA 60 Hz.
• Tension de fonctionnement maximale de 207 V.
• Tension de libération maximale de 1 V.
• Tension d'entrée ±10 % de la tension nominale.
• Tension de fonctionnement maximale de 207 V.
• Tension de libération maximale de 1 V.
• Tension d'entrée ±10 % de la tension nominale.
SSR - sortie relais statique.
• Tension nominale de charge de 100 à 240 V c.a., 50 / 60 Hz.
• Gamme de tensions de charge de 75 à 264 V c.a. 50 / 60 Hz.
• Courant de charge 0,1 à 2 A à une température ambiante de 25 °C. 100 μA à 3 A à une température ambiante de 25 °C.
• Résistance de courant d'appel 30 A, 60 Hz, 1 cycle.
• Capacité de charge applicable 400 W, tension de sortie 200 V c.a.
• Gamme de tensions de charge de 75 à 264 V c.a. 50 / 60 Hz.
• Courant de charge 0,1 à 2 A à une température ambiante de 25 °C. 100 μA à 3 A à une température ambiante de 25 °C.
• Résistance de courant d'appel 30 A, 60 Hz, 1 cycle.
• Capacité de charge applicable 400 W, tension de sortie 200 V c.a.
Caractéristiques supplémentaires du relais statique G3RV-SR700-AL AC230.
• Durée de fonctionnement de 3 ms maximum.
• Durée de libération de 60 ms maximum.
• Sortie en chute de tension 1,6 V (RMS) max.
• Courant de fuite de 5 mA maximum à 200 V c.a., 50 / 60 Hz. 10 μA maximum à 24 V c.c.
• Résistance aux vibrations - défaillance 10 à 55 à 10 Hz, amplitude double.
• Résistance aux chocs de 300 m/s².
• Température d'utilisation ambiante de -30 à +55 °C.
• Poids du relais 38 g.
• IP20
• Catégorie de charge LC-A.
• Tension d'isolation nominale 240 V.
• Durée de libération de 60 ms maximum.
• Sortie en chute de tension 1,6 V (RMS) max.
• Courant de fuite de 5 mA maximum à 200 V c.a., 50 / 60 Hz. 10 μA maximum à 24 V c.c.
• Résistance aux vibrations - défaillance 10 à 55 à 10 Hz, amplitude double.
• Résistance aux chocs de 300 m/s².
• Température d'utilisation ambiante de -30 à +55 °C.
• Poids du relais 38 g.
• IP20
• Catégorie de charge LC-A.
• Tension d'isolation nominale 240 V.
Relais statique adapté - relais statique sur rails DIN.
Plaque d'extrémité adaptée pour le relais statique - SSR.
• Référence PFP-M, code commande 8278419.
Plaque séparatrice adaptée pour le relais statique - SSR.
• Référence PFP-S, code commande 8278412.
Note
L'arrêt de ce produit est prévu. Pour plus de détails, veuillez vous référer à l'avis d'interruption ci-joint.
Normes
UL 508, E64562. CE, TUV.
Relais de zéro de tension
Note
La température peut affecter l'intensité nominale ; veuillez consulter la fiche technique pour le déclassement potentiel.
Attribut | Valeur |
|---|---|
| Tension de commande maximale | 230 V c.a. |
| Courant de charge maximal | 2 A |
| Type de montage | Rail DIN |
| Tension de charge maximale | 264 V c.a. |
| Gamme de tension de commande | Maximum 230 V c.a. |
| Type de commutation | c.a. |
| Configuration de contact | 1 NO |
| Gamme de tension de charge | 75 → 264V c.a. |
| Tension de charge minimale | 75 V c.a. |
| Type de raccordement | Vis |
| Nombre de pôles | 1 |
| Profondeur | 78mm |
| Type de sortie | Triac |
| Courant de charge minimal | 0,1 A |
| Série | G3RV-SR |
| Hauteur | 90mm |
| Longueur | 6.2mm |
| Courant de fuite à l'état bloqué | 5 mA |
| Durée maximale de mise sous tension | 3 ms |
| Dimensions | 6.2 x 78 x 90mm |
| Conformité | CE, cULus, certification TUV |
| Fonctions spéciales | Relais statique à ouverture et fermeture ultra-rapides, profil plus bas que les produits conventionnels |
| Référence fabricant | G3RV-SR700-AL AC230 |
| Plage de température d'utilisation | -30 → +55°C |
