Module de développement de communication et sans fil STMicroelectronics B-L462E-CELL1 Discovery kit for IoT node

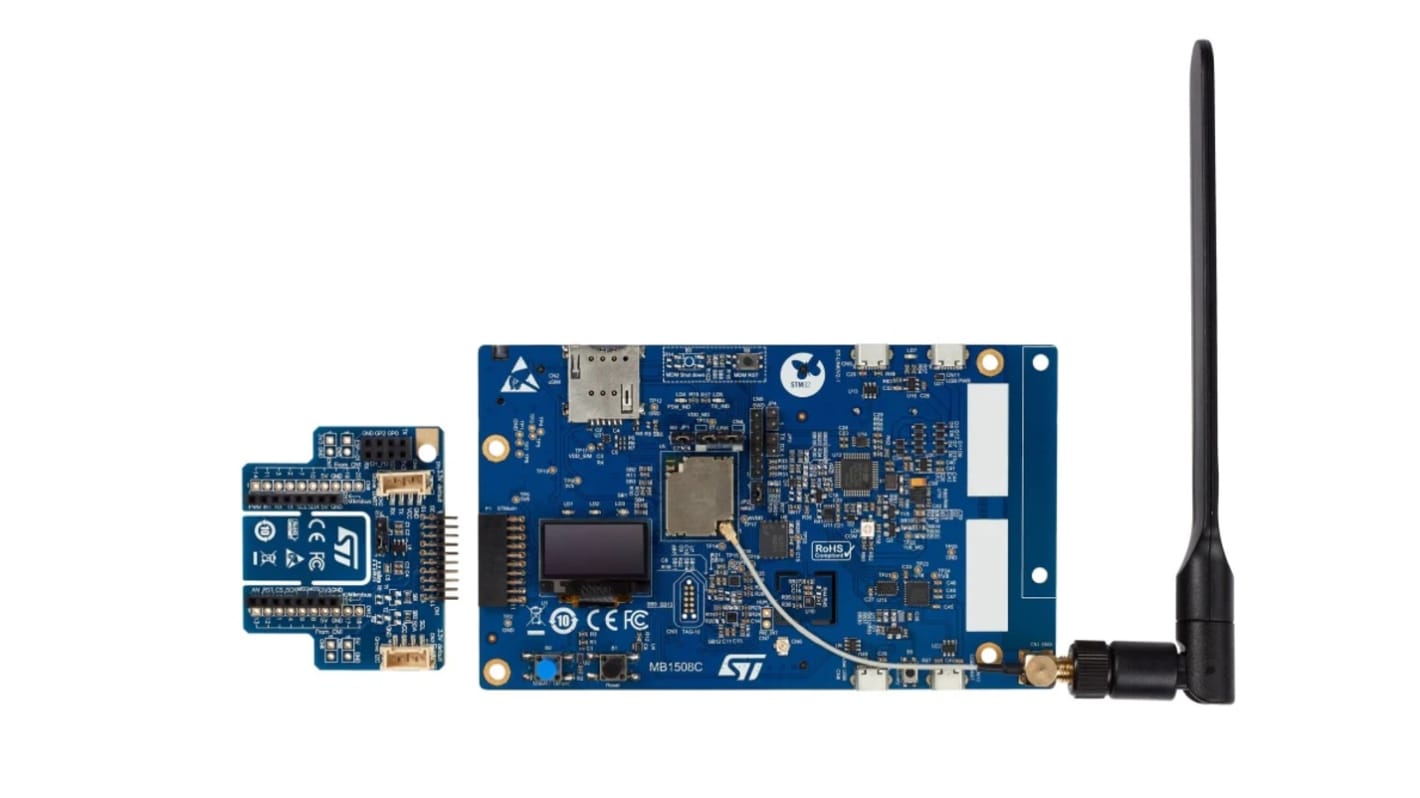

Le kit de découverte B-L462E-CELL1 de STMicroelectronics est une plate-forme de développement clé en main pour les dispositifs IoT cellulaires. Le kit Discovery contient une carte principale Discovery à faible consommation alimentée par un module LBAD0ZZ1SE, une antenne de couverture mondiale et une carte de sortie de ventilateur. Le module LBAD0ZZ1SE inclut un microcontrôleur STM32L462REY6TR, un modem LTE Cat M/NB ultra-petit LBAD0XX1SC-DM et une SIM intégrée ST4SIM-200M certifiée GSMA avec un plan de données de connectivité cellulaire prépayé. Le ST4SIM-200M peut également être utilisé comme élément de sécurité intégré (eSE) pour une application.

La connectivité STMod+ et les broches étendues fournissent des capacités d'extension illimitées avec un grand choix de cartes complémentaires spécialisées. De plus, la carte de sortie de ventilateur prend en charge les cartes complémentaires utilisant mikroBUS, ESP‐01, Grove I2C, Grove UART et breadboard. Le kit de découverte B-L462E-CELL1 inclut un débogueur/programmateur ST-LINK et est fourni avec les bibliothèques logicielles complètes STM32Cube ainsi que des exemples de logiciel emballés pour démontrer la connectivité de bout en bout.

Module LBAD0ZZ1SE de Murata alimenté par STM32L462RE avec eSIM intégré (ST4SIM-200M), modem LTE Cat M/NBIoT (LBAD0XX1SC-DM) et 1 Mo de mémoire Flash Quad-SPI

Microcontrôleur STM32L462REY6TR à très faible consommation série STM32L4 basé sur le cœur Arm® Cortex®-M4 avec 512 Ko de mémoire Flash et 160 Ko de RAM dans un boîtier WLCSP64

64 Mo de mémoire Flash Quad-SPI intégrée de Micron®, exclusive avec 1 Mo de mémoire Flash Quad-SPI à l'intérieur du module

16 Ko d'EEPROM I2C (M24128-DFMN6TP) de STMicroelectronics

Ecran OLED 0,96 pouce 128 x 64 avec interface SPI

CODEC audio faible consommation avec bus PCM et interface I2C (MAX9867ETJ+ de Maxim)

Accéléromètre 3D et magnétomètre 3D à très faible consommation (LSM303AGR) de STMicroelectronics

Capteur numérique capacitif pour l'humidité relative et la température (HTS221) de STMicroelectronics

Baromètre à sortie numérique absolue 260 - 1 260 hPa (LPS22HH) de STMicroelectronics

3 LED utilisateur

2 boutons-poussoirs (utilisateur et réinitialisation)

Connecteurs de carte :

• Connecteur d'antenne SMA

• Deux embases à 50 broches au pas de 2,54 mm

• STMod+

• emplacement pour carte micro-SIM

• Jack de casque stéréo CTIA 3,5 mm avec entrée de microphone analogique

• Connecteurs USB Micro-B pour alimentation, USART, périphérique USB et ST-LINK/V2-1

• TAG10

• Connecteurs d'extension mikroBUS

• Connecteur d'extension ESP‐01

• Carte d'expansion Grove Seeed StudioTM, connecteurs d'extension I2C et UART

Options d'alimentation flexibles : USB ST-LINK, USB utilisateur, USB UART, Power USB ou trois piles AAA

Débogueur/programmateur ST-LINK/V2-1 intégré avec capacité de réénumération USB : stockage de masse, port COM virtuel et port de débogage

Applications de connectivité bout à bout

Services de réseau cellulaire à faible consommation de Truphone®

Prise en charge d'un large choix d'environnements de développement intégrés (IDE), y compris IAR Embedded Workbench®, MDK-ARM et STM32CubeIDE
