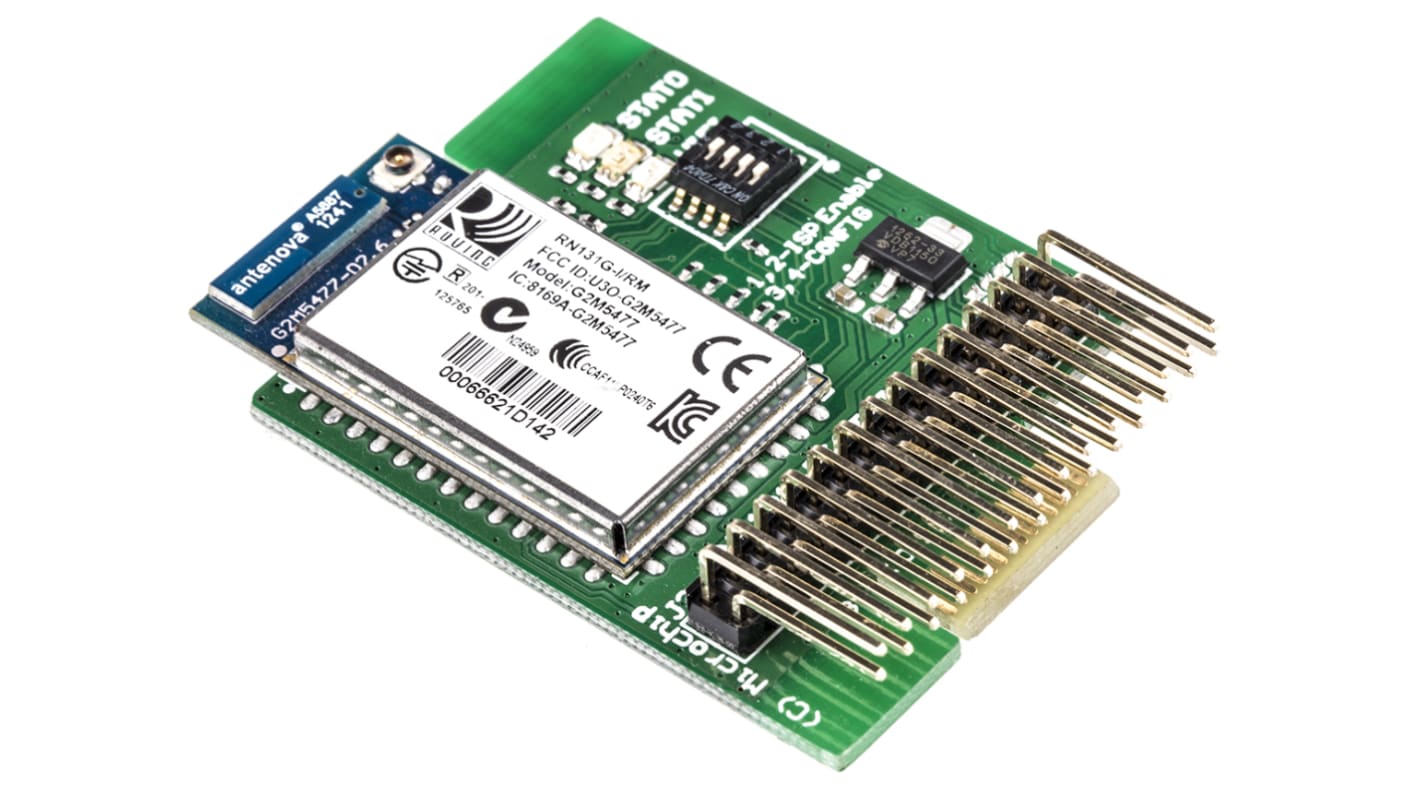

Module de développement de communication et sans fil Microchip PICtail WiFi
- Code commande RS:
- 772-8812
- Référence fabricant:
- RN-131-PICtail
- Marque:
- Microchip
Ce produit n’est plus distribué
- Code commande RS:
- 772-8812
- Référence fabricant:
- RN-131-PICtail
- Marque:
- Microchip
Cartes filles PICtail™ Plus WiFly
Les cartes d'évaluation RN-131-PICTAIL et RN-171-PICTAIL fonctionnent parfaitement avec la carte de développement PIC18 Explorer de Microchip Technology. Les cartes d'évaluation se connectent au connecteur modulaire PICtail sur la carte
PIC18 Explorer et ajoutent des fonctionnalités sans fil aux microcontrôleurs basés sur PIC18.
Les cartes d'évaluation sont préchargées avec un micrologiciel pour simplifier l'intégration et minimiser le développement d'application. Dans la
configuration la plus simple, le matériel ne nécessite que quatre connexions (PWR, TX, RX et masse) pour créer des données sans fil
standard. Le microcontrôleur peut communiquer avec les cartes via les interfaces UART et SPI, et peut piloter les LED,
réveiller les cartes et les réinitialiser. Les cartes d'évaluation sont mises à jour et contrôlées avec une commande ASCII
simple. Une fois les cartes configurées, elles peuvent trouver un point d'accès et s'associer, s'authentifier et se connecter sur n'importe quel réseau Wi-Fi.
PIC18 Explorer et ajoutent des fonctionnalités sans fil aux microcontrôleurs basés sur PIC18.
Les cartes d'évaluation sont préchargées avec un micrologiciel pour simplifier l'intégration et minimiser le développement d'application. Dans la
configuration la plus simple, le matériel ne nécessite que quatre connexions (PWR, TX, RX et masse) pour créer des données sans fil
standard. Le microcontrôleur peut communiquer avec les cartes via les interfaces UART et SPI, et peut piloter les LED,
réveiller les cartes et les réinitialiser. Les cartes d'évaluation sont mises à jour et contrôlées avec une commande ASCII
simple. Une fois les cartes configurées, elles peuvent trouver un point d'accès et s'associer, s'authentifier et se connecter sur n'importe quel réseau Wi-Fi.
Transceiver IEEE 802.11b/g 2,4 GHz homologué FCC/CE/IC
Se connecte au connecteur PICtail Plus sur les cartes de développement PIC18 Explorer et Explorer 16
Ajoute une fonctionnalité sans fil aux conceptions ciblant les cartes de développement PIC18 Explorer et Explorer 16
Puissance de transmission configurable : 0 à 10 dBm (RN-171-PICTAIL)
Antenne à trace sur CI (RN-171-PICTAIL) et antenne intégrée CMS en céramique (RN-131-PICTAIL)
4 uA en veille, 38 mA Rx, 120 mA Tx à 0 dBm (RN-171-PICTAIL)
4 uA en veille, 40 mA Rx, 210 mA Tx (RN-131-PICTAIL)
921 kbps Tx, vitesse de transmission Rx 500 kbps avec TCP/IP et WPA2 sur UART, jusqu'à 2 Mbps sur SPI esclave
L'interface UART avec le contrôle du flux matériel
Interface SPI avec interruption esclave
Horloge en temps réel pour réveil et horodatage
3 x LED d'état (2 configurables)
Alimenté par les cartes PIC18 Explorer et Explorer 16
Prend en charge les réseaux ad hoc et les réseaux d'infrastructure
Homologué Wi-Fi Alliance pour WPA2-PSK
Pile de mise en réseau TCP/IP complète intégrée
Se connecte au connecteur PICtail Plus sur les cartes de développement PIC18 Explorer et Explorer 16
Ajoute une fonctionnalité sans fil aux conceptions ciblant les cartes de développement PIC18 Explorer et Explorer 16
Puissance de transmission configurable : 0 à 10 dBm (RN-171-PICTAIL)
Antenne à trace sur CI (RN-171-PICTAIL) et antenne intégrée CMS en céramique (RN-131-PICTAIL)
4 uA en veille, 38 mA Rx, 120 mA Tx à 0 dBm (RN-171-PICTAIL)
4 uA en veille, 40 mA Rx, 210 mA Tx (RN-131-PICTAIL)
921 kbps Tx, vitesse de transmission Rx 500 kbps avec TCP/IP et WPA2 sur UART, jusqu'à 2 Mbps sur SPI esclave
L'interface UART avec le contrôle du flux matériel
Interface SPI avec interruption esclave
Horloge en temps réel pour réveil et horodatage
3 x LED d'état (2 configurables)
Alimenté par les cartes PIC18 Explorer et Explorer 16
Prend en charge les réseaux ad hoc et les réseaux d'infrastructure
Homologué Wi-Fi Alliance pour WPA2-PSK
Pile de mise en réseau TCP/IP complète intégrée
Attribut | Valeur |
---|---|
Classification | Kit de développement |
Technologie RF | WiFi |
Technologie | WiFi |
Classification du kit | Kit de développement |
Nom du kit | PICtail |
