Carte d'évaluation Convertisseurs Flyback hors ligne quasi résonants STCH02

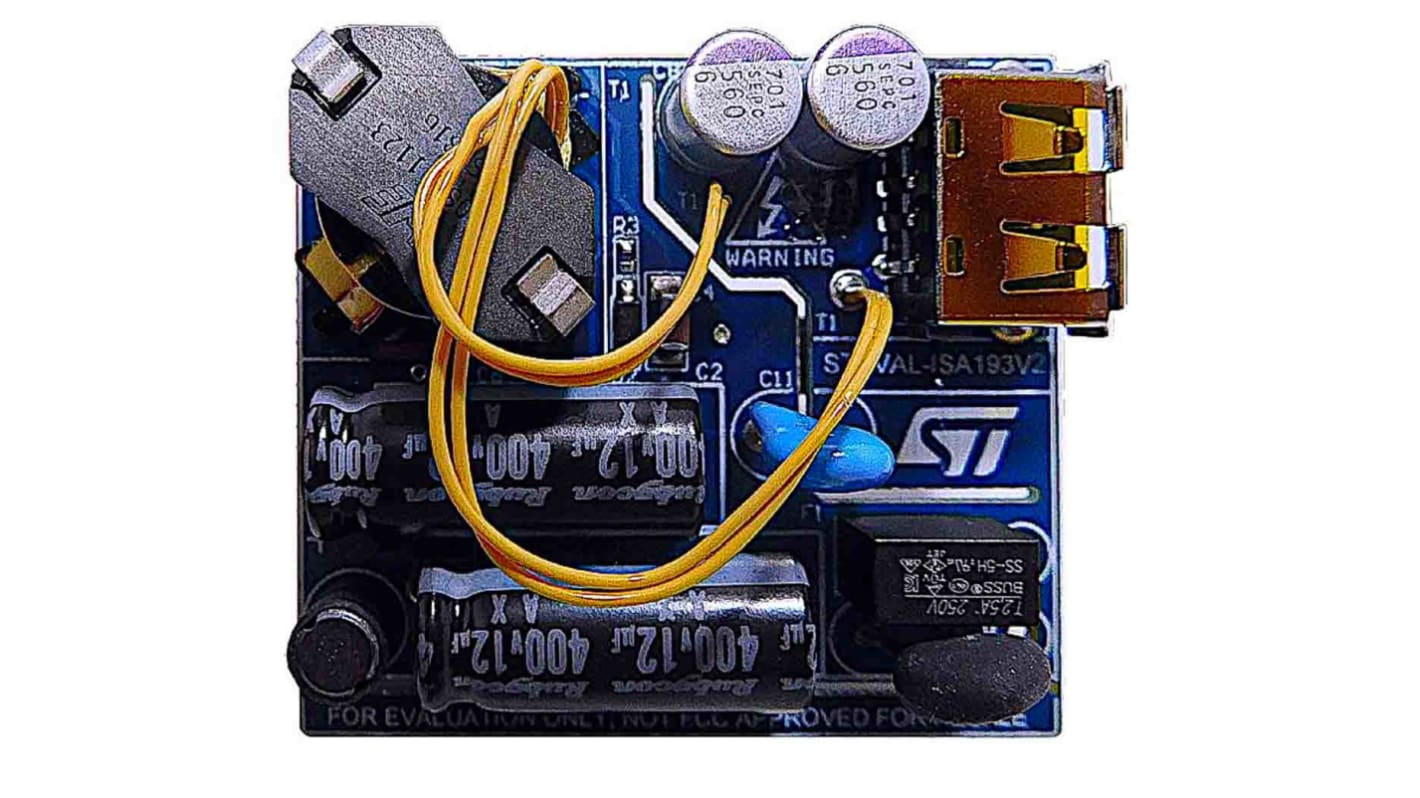

La carte d'évaluation STEVAL-ISA193V2 implémente un adaptateur USB 15 W avec fonction CC de détection principale, basé sur le contrôleur de mode de courant STCH02 conçu pour les convertisseurs flyback quasi résonants hors ligne, capables de fournir une régulation de courant de sortie constant (CC) à l'aide de la rétroaction de détection primaire. Le CI intègre une cellule de démarrage haute tension non dissipative de 650 V, qui, avec la gestion extrêmement faible du courant de repos et du mode d'éclatement, permet de minimiser la consommation d'entrée résiduelle, atteignant ainsi moins de 10 mW sous des conditions de vide.
Le facteur de forme extrêmement petit et le connecteur USB de sortie rendent cette conception de référence adaptée pour les petits chargeurs et adaptateurs USB pour les téléphones mobiles, les tablettes et autres équipements portables

Plage de tension d'entrée principale c.a. universelle : 90 à 264 V c.a.
Plage de sortie : fonctionnement continu 5 V- 3 A
Fonctionnement à tension constante (CV) et courant constant (CC) avec détection primaire CC
Alimentation d'entrée en veille< 10 mW à 230 V c.a.
Petit facteur de forme : (44 x 35 x 15 mm)
