Carte de démonstration Driver de moteur Moteurs brushless STDRIVE101, STL110N10F7
- Code commande RS:
- 225-0006
- Référence fabricant:
- EVALSTDRIVE101
- Marque:
- STMicroelectronics
5 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
218,90 €
HT
262,68 €
TTC
| Unité | Prix par unité |
| 1 - 1 | 218,90 € |
| 2 - 4 | 210,15 € |
| 5 + | 192,63 € |
- Code commande RS:
- 225-0006
- Référence fabricant:
- EVALSTDRIVE101
- Marque:
- STMicroelectronics
Documentation technique
Législation et Conformité
Détail produit

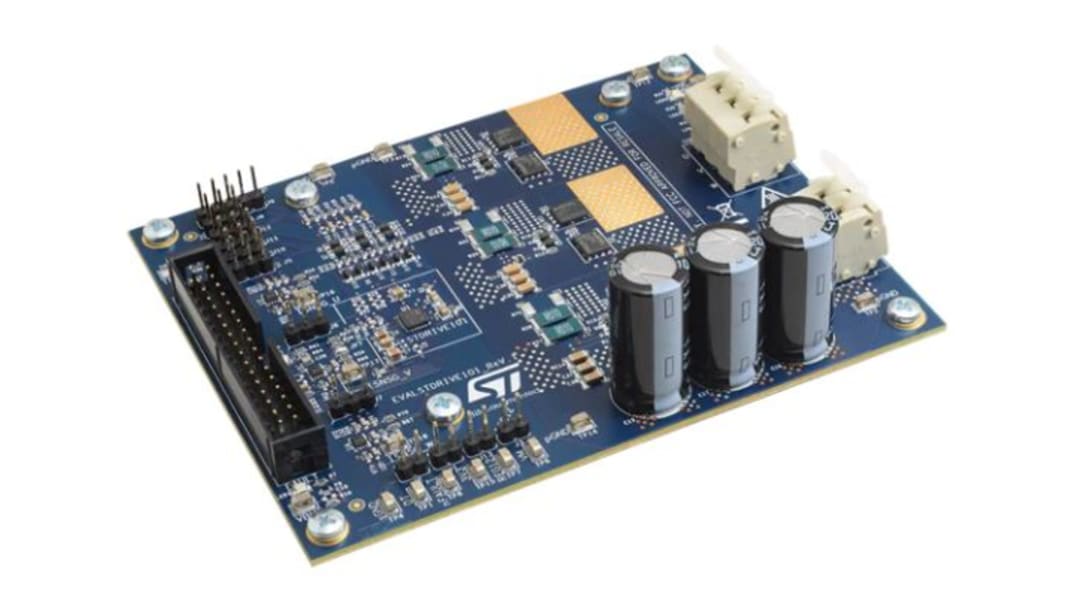

La STMicroelectronics EVALSTDRIVE101 est une carte de démonstration basée sur le STDRIVE101, un driver de grille triphasé, et les MOSFET de puissance STL110N10F7. L'EVALSTDRIVE101 est conçu pour piloter des moteurs c.c. brushless triphasés et peut être interfacé avec différents microcontrôleurs STM32 via le connecteur de commande de moteur. La carte peut être configurée en un seul shunt et trois shunt et peut prendre en charge les algorithmes FOCand en six étapes dans les deux configurations.
Détection de courant configurable à trois shunt ou à un shunt
Circuit de capteur Hall numérique ou BEMF
Capteur CTN pour la surveillance de la température du circuit imprimé
Connecteur de commande de moteur compatible avec une large gamme de cartes et de systèmes STM32
Circuit de capteur Hall numérique ou BEMF
Capteur CTN pour la surveillance de la température du circuit imprimé
Connecteur de commande de moteur compatible avec une large gamme de cartes et de systèmes STM32
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Fonction de gestion de l'alimentation | Driver de moteur |
| Pour être utilisé avec | Moteurs brushless |
| Classification du kit | Carte de démonstration |
| Dispositif | STDRIVE101, STL110N10F7 |
| Nom du kit | STDRIVE101 Demonstration Board for Three-Phase Brushless Motors |
