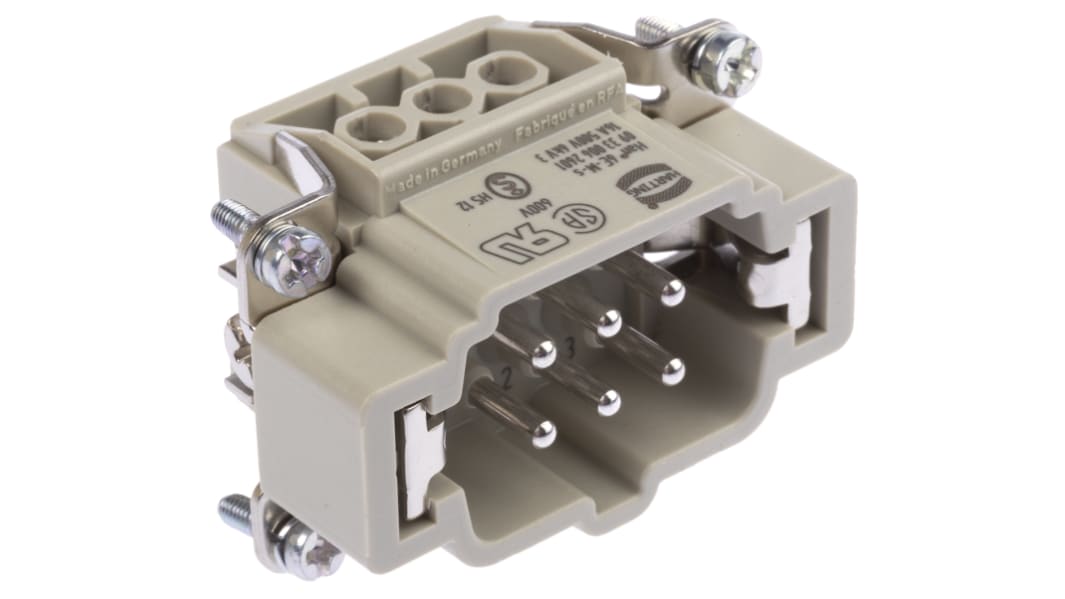

    Embout de connecteur HARTING série Han E, 6 contacts , 16A, Mâle

    HARTING
    Code commande RS:
    114-8175
    Référence fabricant:
    09330062601
    Marque:
    HARTING
    Voir la catégorie
    107 pour livraison dès le lendemain (stock France)
    786 Sous 2 jour(s) (stock Europe)
    Add to Basket
    Unité

    Ajouté

    Prix pour la pièce

    16,15 €

    HT

    19,38 €

    TTC

    UnitéPrix par unité
    1 - 916,15 €
    10 - 2415,53 €
    25 - 4914,82 €
    50 +14,21 €
    Code commande RS:
    114-8175
    Référence fabricant:
    09330062601
    Marque:
    HARTING

    Législation et Conformité


    Détail produit

    Inserts Han E®


    Pôles : 6 - 48 (connexion à vis - fil de 2,5 m__LW_AT__2 csa

    Les versions 32 et 48 pôles nécessitent deux inserts de contact par moitié de connecteur ; un insert standard numéroté "1 à 16" ou un insert de pôle "1 à 24" (m) ou (f) avec un insert numéroté "17 à 32" ou numéroté "25 à 48" (m) ou (f).

    Ils sont identifiés dans le tableau des prix, par exemple 32P + E (17 - 32)

    Attention

    Les connecteurs ne doivent pas être connectés et déconnectés sous tension. Les connecteurs disposés côte à côte doivent être polarisés de façon à empêcher toute mauvaise connexion.

    Homologations

    UL, CSA, SEV

    Insert Han E pour connecteur d'alimentation à utilisation intensive 16 A


    De Harting, cet insert série Han E est destiné à l'utilisation dans les ensembles de connecteurs d'alimentation 16 A à utilisation intensive. Avec 6 positions, cet insert est doté d'un raccordement à vis robuste pour des tailles de fils allant jusqu'à 14 AWG. L'insert est uniquement compatible avec les composants de connecteurs d'alimentation Han E, de taille 6B.
    Avec ses vis de connexion M3, l'insert mâle est facile à intégrer dans les boîtiers Han E, formant un connecteur d'alimentation sûr et robuste à utilisation intensive.

    Caractéristiques et avantages


    Insert mâle 6 pôles
    Raccordement à vis de 18 à 14 AWG
    Compatible avec le boîtier et le capuchon taille 6B
    Homologué 16 A et 500 V
    Durée de vie mécanique ≥ 500 cycles d'accouplement
    Résistance de contact ≤ 1 mΩ

    Informations sur les applications du produit


    Les connecteurs industriels de Harting sont adaptés à toutes les applications qui exigent une connexion électrique sûre et amovible dans les zones électriques protégées.


    Série à vis 16 A Han E®


    Ces inserts Han E® sont testés à 16 A. Ils sont prévus pour être utiliser avec les capots et les boîtiers. Toutes ces gammes de capots et boîtiers sont associées à un identifiant de taille Harting spécifique. Voir le tableau de compatibilité pour la concordance des références, ainsi que les codes commandes des capots et boîtiers associés à chaque gamme.

    Caractéristiques techniques

    AttributValeur
    Courant16A
    GenreMâle
    SérieHan E
    TypeEmbout de connecteur
    Nombre de rangées2
    Tension500 V
    Nombre de contacts6
    Orientation du corpsDroit
