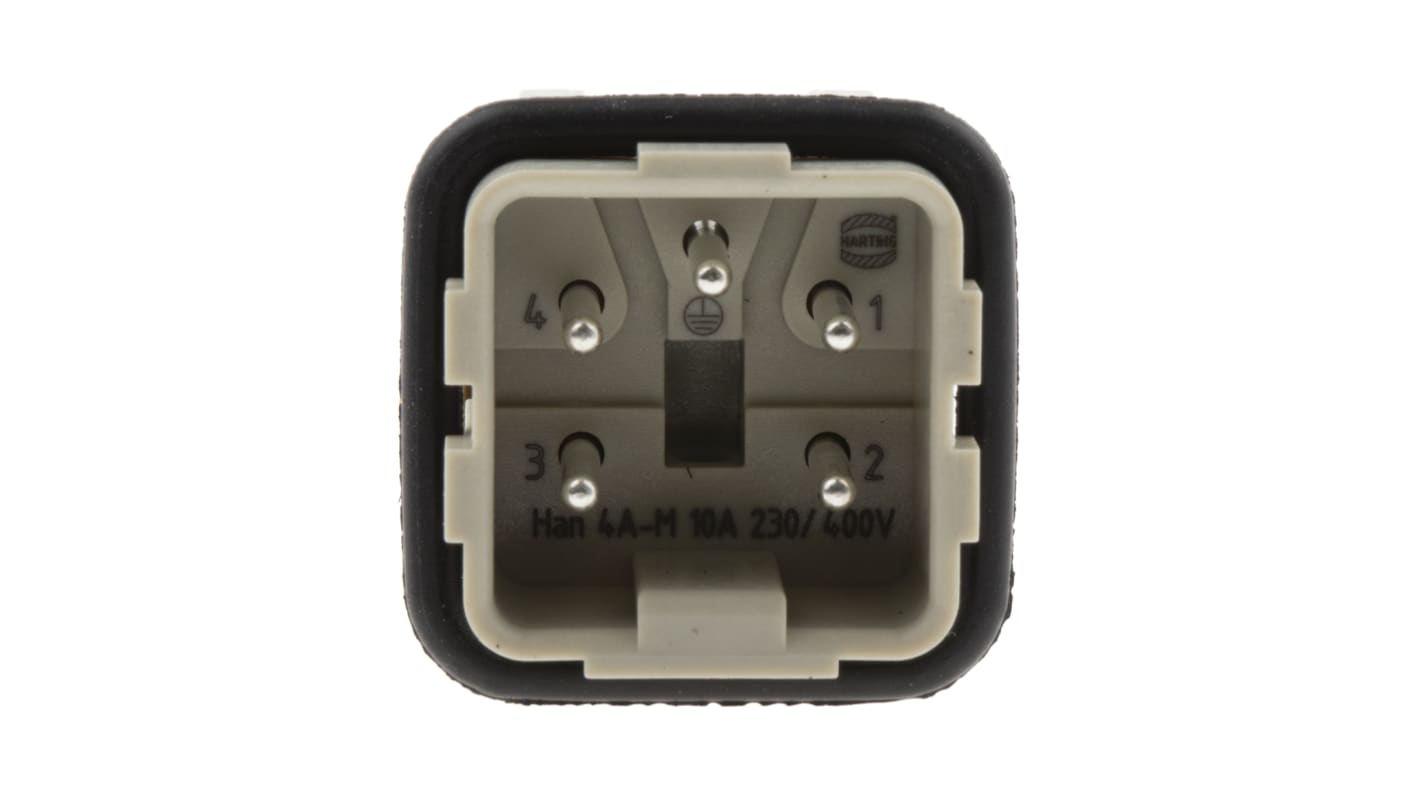

Embout de connecteur HARTING série Han A, 4 contacts , 10A, Mâle
- Code commande RS:
- 181-0482
- Référence fabricant:
- 09200042611
- Marque:
- HARTING
Voir la catégorie
1245 En stock pour livraison sous 2 jour(s)
Prix pour la pièce
14,86 €
HT
17,83 €
TTC
Unité | Prix par unité |
1 - 9 | 14,86 € |
10 - 24 | 14,25 € |
25 - 49 | 13,65 € |
50 + | 13,06 € |
- Code commande RS:
- 181-0482
- Référence fabricant:
- 09200042611
- Marque:
- HARTING
- Pays d'origine :
- RO
Législation et Conformité
- Pays d'origine :
- RO
Détail produit
Inserts Han A®
Les inserts de contact Harting ont une large gamme dutilisations. Les inserts sont sélectionnés en fonction du nombre de pôles souhaité et des valeurs nominales de tension et de courant.
Les options dinserts Han A incluent :
1810482 - 09200042611, insert de broche 4P+E, 10 A
1810498 - 09200042711, insert de prise femelle 4P+E, 10 A
1810858 - 09200032611, insert de broche 3P+E, 10 A
1810870 – 09200032711, insert de prise femelle 3P+E, 10 A
1810886 – 09200102612, insert de broche 10P+E, 16 A
1810892 – 09200102812, insert de prise femelle 10P+E, 16 A
1810915 – 09200162612, insert de broche 16P+E, 16 A
1810937 – 09200162812, embase femelle 16P+E, 16 A
Les options dinserts Han A incluent :
1810482 - 09200042611, insert de broche 4P+E, 10 A
1810498 - 09200042711, insert de prise femelle 4P+E, 10 A
1810858 - 09200032611, insert de broche 3P+E, 10 A
1810870 – 09200032711, insert de prise femelle 3P+E, 10 A
1810886 – 09200102612, insert de broche 10P+E, 16 A
1810892 – 09200102812, insert de prise femelle 10P+E, 16 A
1810915 – 09200162612, insert de broche 16P+E, 16 A
1810937 – 09200162812, embase femelle 16P+E, 16 A
Caractéristiques de la série Han A :
Construction mince
Pôles : 3-16 (connexion à vis)
Pôles : 3-16 (connexion à vis)
Note
Deux inserts 16P + E peuvent être placés dans un boîtier 32 A (code commande 363-7964)
Attention
Les connecteurs ne doivent pas être connectés et déconnectés sous tension. Les connecteurs disposés côte à côte doivent être polarisés de façon à empêcher toute mauvaise connexion.
Homologations
UL, CSA, SEV


09200042611 Han A, insert de connecteur mâle 4 positions
09200042611 Caractéristiques :
Raccordement à vis
Mâle
Contacts de taille 3 A
4
Courant nominal 10 A
Section du conducteur : 0,75 - 1,5 mm²
Matériau en polycarbonate (PC) (insert)
Couleur RAL 7032 (gris galet)
Matériau des contacts : alliage de cuivre
Contacts de surface : plaqué argent
Inflammabilité du matériau UL94 V-0
Longueur de dénudage 2,5 - 5,5 mm
Durée de vie mécanique de ≥ 500 cycles daccouplement
Mâle
Contacts de taille 3 A
4
Courant nominal 10 A
Section du conducteur : 0,75 - 1,5 mm²
Matériau en polycarbonate (PC) (insert)
Couleur RAL 7032 (gris galet)
Matériau des contacts : alliage de cuivre
Contacts de surface : plaqué argent
Inflammabilité du matériau UL94 V-0
Longueur de dénudage 2,5 - 5,5 mm
Durée de vie mécanique de ≥ 500 cycles daccouplement
Spécifications
EN 60664-1
CEI 61984
EN 60664-1
CEI 61984
Homologations
DNV GL
UL 1977 ECBT2.E235076
CSA-C22.2 N° 182.3 ECBT8.E235076
UL 1977 ECBT2.E235076
CSA-C22.2 N° 182.3 ECBT8.E235076
Connecteurs à vis 10 A à 16 A Série Han® A
Ces inserts Han A® sont disponibles dans les intensités nominales 10A et 16A. Ils sont conçus pour une utilisation typique avec les capots et le boîtier ; code commande RS 114-8024, 181-0662 et 181-0690 et gammes associées. Ces capots et boîtiers sont associés à un numéro spécifique de « taille » Harting.
Caractéristiques techniques
Attribut | Valeur |
Courant | 10A |
Genre | Mâle |
Série | Han A |
Type | Embout de connecteur |
Type de raccordement | A visser |
Format de pôle | 4P+E |
Nombre de rangées | 2 |
Tension | 230 V ; 400 V |
Type de montage | Montage panneau |
Indice de protection IP | IP44 |
Nombre de contacts | 4 |
Placage du contact | Or, Argent |
Orientation du corps | Droit |
Matériau du contact | Alliage de cuivre |
