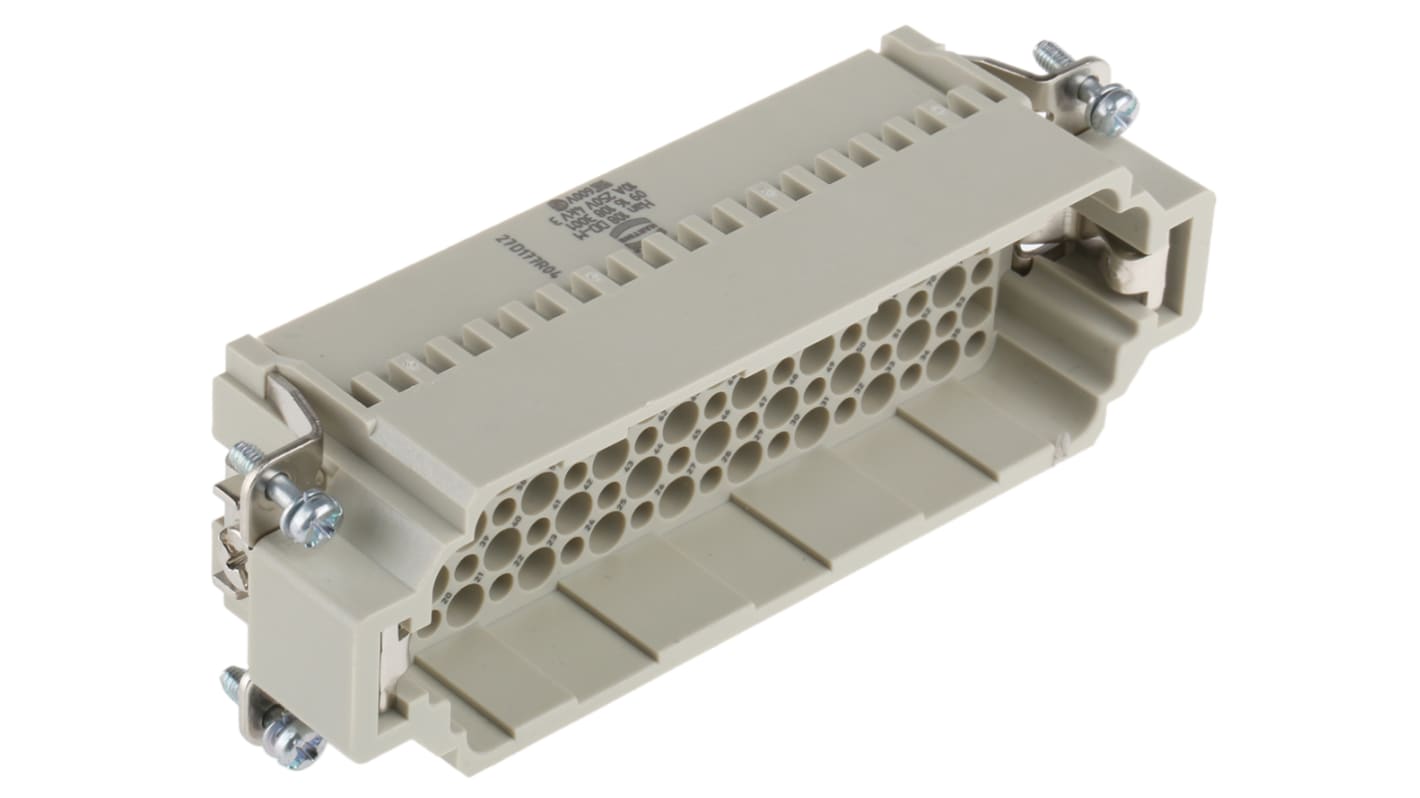

Embout de connecteur HARTING série Han DD, 108 contacts , 10A, Mâle
- Code commande RS:
- 238-3329
- Référence fabricant:
- 09161083001
- Marque:
- HARTING
10 pour livraison dès le lendemain (stock France)
27 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
31,46 €
HT
37,75 €
TTC
| Unité | Prix par unité |
| 1 - 9 | 31,46 € |
| 10 - 24 | 30,21 € |
| 25 - 49 | 28,98 € |
| 50 + | 27,69 € |
- Code commande RS:
- 238-3329
- Référence fabricant:
- 09161083001
- Marque:
- HARTING
Législation et Conformité
Statut RoHS non applicable
- Pays d'origine :
- DE
Détail produit
Inserts à sertir Han DD®
Haute densité.
Pôles : 24-108.
Les contacts à sertir sont à commander séparément (livrés en sachets de 50).
Les contacts sont disponibles sous différentes tailles et placage.
Pôles : 24-108.
Les contacts à sertir sont à commander séparément (livrés en sachets de 50).
Les contacts sont disponibles sous différentes tailles et placage.
Attention
Les connecteurs ne doivent pas être connectés et déconnectés sous tension. Les connecteurs disposés côte à côte doivent être polarisés de façon à empêcher toute mauvaise connexion.
Homologations
UL, CSA, SEV
Série Han DD® à sertir 10 A
Ces inserts Han DD® sont calibrés à 10 A. Ils sont conçus pour être utilisés avec les capots et boîtiers des gammes 5, 6, 7 et 8. Ces gammes de capuchon et gamme de boîtier sont associées à un identificateur de nombre de « taille » Harting spécifique. Voir le tableau de « compatibilité » pour les détails de cette relation, ainsi que le code commande des capuchons et boîtiers associés à chaque gamme.
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Courant | 10A |
| Genre | Mâle |
| Série | Han DD |
| Type | Embout de connecteur |
| Format de pôle | 108P+E |
| Nombre de rangées | 6 |
| Tension | 250 V |
| Nombre de contacts | 108 |
| Taille de filetage | M3 x 10 |
