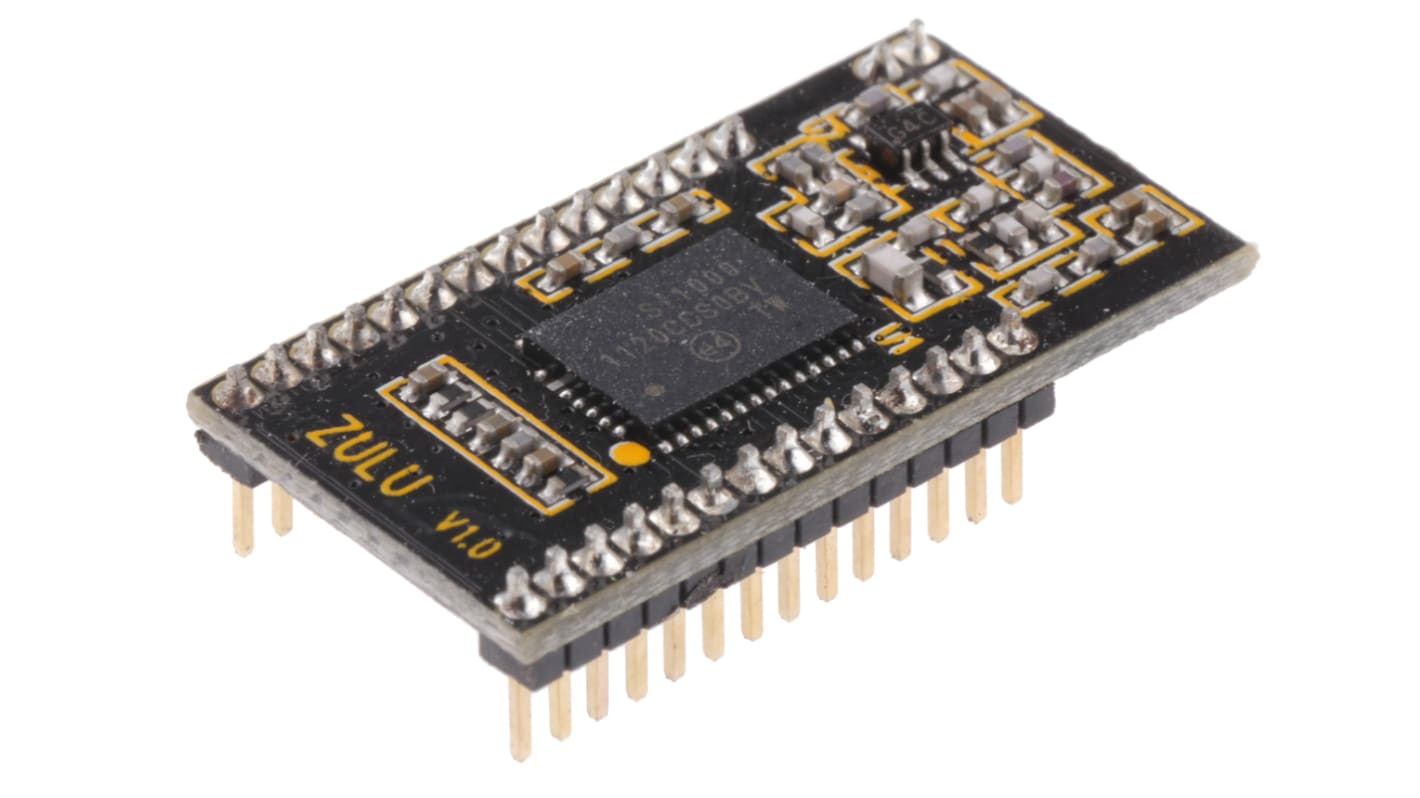

Module RF RF Solutions 868MHz, 2.2 → 3.6V

Voir l’ensemble des Modules RF
Indisponible
RS n'aura plus ce produit en stock.
Code commande RS:
761-9869
Référence fabricant:
ZULU-868
Marque:
RF Solutions
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout

Marque

RF Solutions

Type de composant

Module

Slots d'extension

868MHz

Technique de modulation

FSK, GFSK, OOK

Taux de donnée RF maximum

256kbit/s

Puissance de sortie maximum

+20dBm

Sensibilité du récepteur

-121dBm

Tension d'alimentation

2.2 → 3.6V

Dimensions

11 x 25 x 1mm

Hauteur

1mm

Longueur

25mm

Température d'utilisation maximum

+85 °C

Température de fonctionnement minimum

-40 °C

Largeur

11mm

Module transceiver longue portée sur bande ISM ZULU 868 MHz


Le module transceiver ZULU-868 est conçu pour gérer la télémétrie sans fil sur une distance pouvant atteindre 2 000 m. Il y parvient en consommant peu d'énergie, en particulier lorsqu'il est dans l'un de ses modes de veille. Le convertisseur c.c./c.c. lui permet de fonctionner avec une tension d'alimentation de puissance aussi basse que 0,9 V.

Transceiver RF basé sur le SoC Si1000 avec cœur de microcontrôleur 8051 à 25 MHz, mémoire Flash de 64 Ko, 4 352 octets de RAM
Transceiver sans fil EZRadioPRO
Fréquence de porteuse RF : bande ISM 848 à 888 MHz
Modulation : FSK, GFSK ou OOK
Puissance de sortie RF : +20 dBm
Sensibilité du récepteur : -121 dBm @ 2 000 b/s, GFSK, 0,1 % BER
Vitesse de transmission sans fil : 0,123 à 256 kb/s
Portée : 2 000 m (sans obstacles)
Gestionnaire de paquet programmable
Prise en charge de l'opération d'étalement de spectre par saut de fréquence (FHSS)
FIFO Tx et Rx 64 octets
ADC 18 canaux, 10 bits, 300 kéch/s
Ports d'E/S GPIO, UART, SPI et I²C
Circuit de débogage intégré
Alimentation : +1,8 à +3,6 V c.c.
Deux détecteurs de baisse de tension intégrés pour les modes veille et marche
Délai de réveil : <2 us
Consommation de courant : moins de 1 uA avec RTC en marche et état radio maintenu
Indice de température de fonctionnement : -40 → +85 °C
Disponible en format DIP (RS 761-9869) ou format CMS (RS 761-9862)
Dimensions : 25 x 13 x 3 mm (DIP), 25 x 11 x 2 mm (CMS)
Applications : détection/commande à distance, communication locale pour IoT (Internet of Things)

Note

Le module Zulu-868 fonctionne avec le dongle sans fil RadioPi pour Raspberry Pi, RS 793-4418

Homologations

CE
