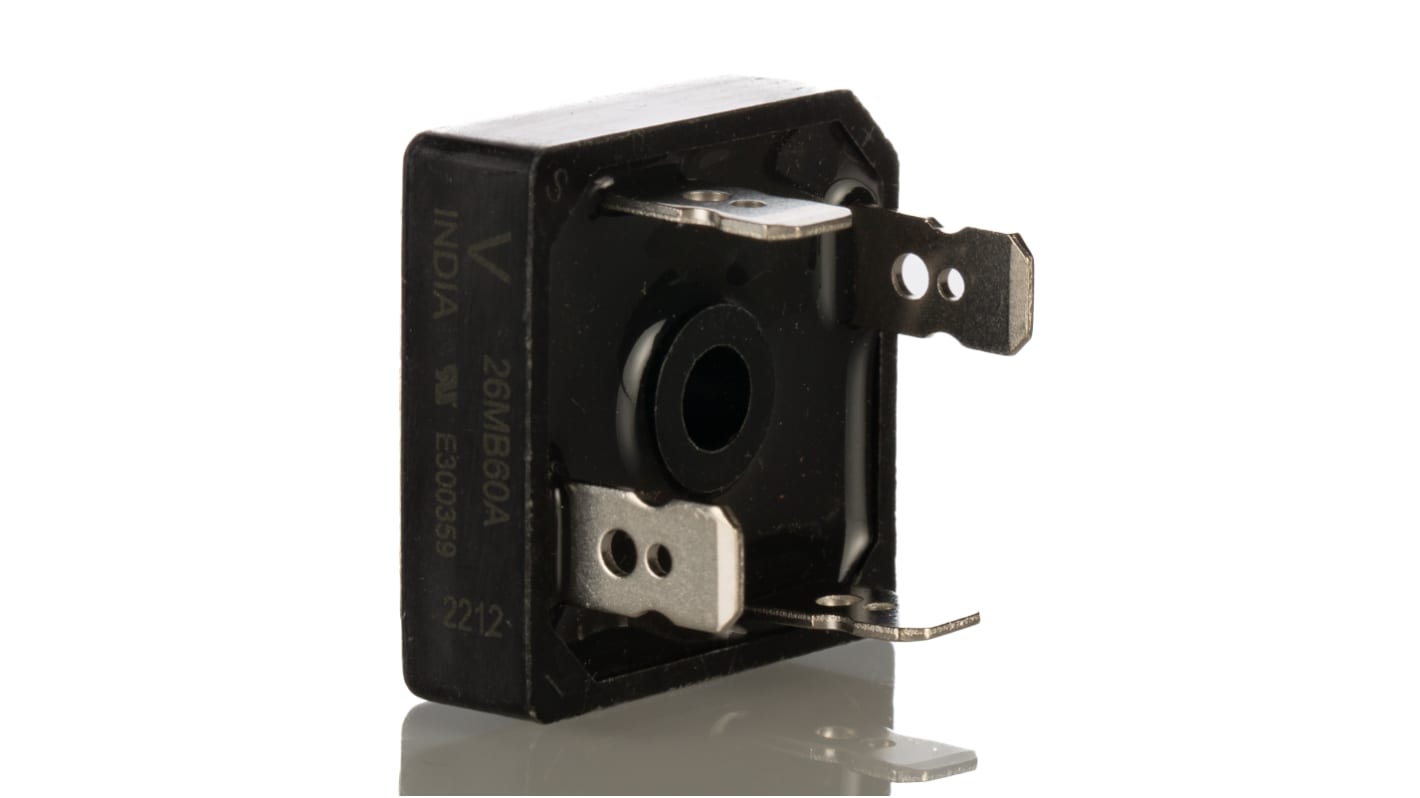

Pont redresseur Monophasé, 25A, 600V, 4 broches, D 34
- Code commande RS:
- 227-8659
- Référence fabricant:
- VS-26MB60A
- Marque:
- Vishay
Prix dégressifs sur quantité
Sous-total (1 unité)*
8,95 €
HT
10,74 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- Plus 6 unité(s) expédiée(s) à partir du 10 novembre 2025
- Plus 83 unité(s) expédiée(s) à partir du 10 novembre 2025
- Plus 2 290 unité(s) expédiée(s) à partir du 17 novembre 2025
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité |
|---|---|
| 1 - 9 | 8,95 € |
| 10 - 24 | 8,68 € |
| 25 - 49 | 8,50 € |
| 50 - 99 | 8,23 € |
| 100 + | 8,04 € |
*Prix donné à titre indicatif
- Code commande RS:
- 227-8659
- Référence fabricant:
- VS-26MB60A
- Marque:
- Vishay
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | Vishay | |
| Courant direct moyen | 25A | |
| Type de pont | Monophasé | |
| Tension inverse de crête répétitive | 600V | |
| Type de montage | Montage à visser | |
| Type de boîtier | D 34 | |
| Nombre de broches | 4 | |
| Configuration | Simple | |
| courant direct de surcharge non-répétitif de crête | 420A | |
| Température d'utilisation maximum | +150 °C | |
| Température de fonctionnement minimum | -55 °C | |
| Tension directe de crête | 1.11V | |
| Courant inverse crête | 10µA | |
| Longueur | 28.5mm | |
| Dimensions | 28.5 x 28.5 x 9.8mm | |
| Hauteur | 9.8mm | |
| Largeur | 28.5mm | |
| Sélectionner tout | ||
|---|---|---|
Marque Vishay | ||
Courant direct moyen 25A | ||
Type de pont Monophasé | ||
Tension inverse de crête répétitive 600V | ||
Type de montage Montage à visser | ||
Type de boîtier D 34 | ||
Nombre de broches 4 | ||
Configuration Simple | ||
courant direct de surcharge non-répétitif de crête 420A | ||
Température d'utilisation maximum +150 °C | ||
Température de fonctionnement minimum -55 °C | ||
Tension directe de crête 1.11V | ||
Courant inverse crête 10µA | ||
Longueur 28.5mm | ||
Dimensions 28.5 x 28.5 x 9.8mm | ||
Hauteur 9.8mm | ||
Largeur 28.5mm | ||
Ponts redresseurs série Vishay VS
Une gamme de monophasées encapsulées extrêmement compactes
Ponts redresseurs offrant un fonctionnement efficace et fiable.
Ils sont conçus pour une utilisation à usage général et
Applications d'instrumentation.
Ponts redresseurs offrant un fonctionnement efficace et fiable.
Ils sont conçus pour une utilisation à usage général et
Applications d'instrumentation.
Cosses universelles à 3 contacts : à pousser, envelopper ou souder
Boîtier haute conductivité thermique, boîtier isolé électriquement
• Fixation de trou central
• Excellent rapport puissance/volume
Homologation UL E300359
• Bornes nickelées soudables à l'aide de sans plomb (Pb)
Soudure ; alliage de soudure Sn/Ag/Cu (SAC305) ; soudure
Température 260 à 275 °C.
• Conçu et qualifié pour le niveau industriel
Boîtier haute conductivité thermique, boîtier isolé électriquement
• Fixation de trou central
• Excellent rapport puissance/volume
Homologation UL E300359
• Bornes nickelées soudables à l'aide de sans plomb (Pb)
Soudure ; alliage de soudure Sn/Ag/Cu (SAC305) ; soudure
Température 260 à 275 °C.
• Conçu et qualifié pour le niveau industriel
Homologations
UL E300359
Ponts redresseurs - Vishay Semiconductor
Le pont redresseur convertit une entrée de courant alternatif (c.a.) en sortie à courant continu (c.c.) pour les applications de redressement à double alternance. La disposition de la diode fournit la même polarité de sortie quelle que soit la polarité d'entrée. Un redresseur à double alternance triphasé est un ensemble de six diodes dans une configuration de circuit de pont. Les boîtiers sont conçus de sorte à offrir une taille minimale, une fiabilité très élevée et des performances thermiques maximales.
