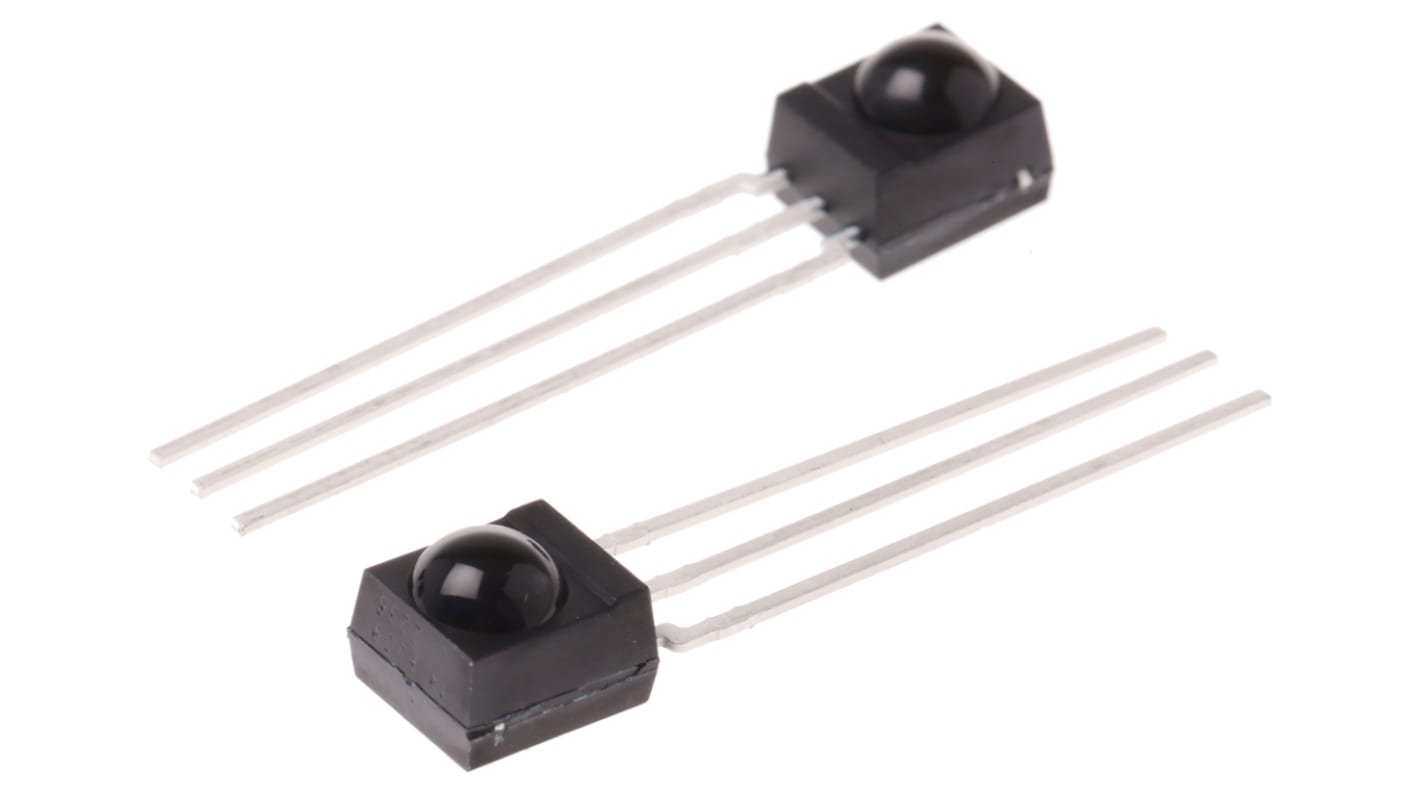

Récepteur IR Vishay, 38 kHz ±45° 5.5 V 45 m 2.5 V Traversant TSOP 6.95 mm 3 broches 6 mm 5.6 mm
- Code commande RS:
- 145-1635
- Référence fabricant:
- TSOP2238
- Marque:
- Vishay
Sous-total (1 tube de 90 unités)*
49,32 €
HT
59,22 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- Plus 270 unité(s) expédiée(s) à partir du 17 mars 2026
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité | le tube* |
|---|---|---|
| 90 + | 0,548 € | 49,32 € |
*Prix donné à titre indicatif
- Code commande RS:
- 145-1635
- Référence fabricant:
- TSOP2238
- Marque:
- Vishay
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | Vishay | |
| Fréquence porteuse | 38kHz | |
| Type de produit | Récepteur IR | |
| Distance de transmission maximale | 45m | |
| Angle de demi distance de transmission | ±45° | |
| Orientation | Vue du dessus | |
| Emballage | Ruban et bobine | |
| Courant de sortie | 5mA | |
| Nombre de broches | 3 | |
| Type de montage | Traversant | |
| Température minimum de fonctionnement | -25°C | |
| Température d'utilisation maximum | 85°C | |
| Type de Boitier | TSOP | |
| Longueur | 6mm | |
| Hauteur | 6.95mm | |
| Largeur | 5.6 mm | |
| Tension d'alimentation maximum | 5.5V | |
| Normes/homologations | JEDEC | |
| Tension d'alimentation minimum | 2.5V | |
| Courant d'alimentation | 0.9mA | |
| Standard automobile | Non | |
| Sélectionner tout | ||
|---|---|---|
Marque Vishay | ||
Fréquence porteuse 38kHz | ||
Type de produit Récepteur IR | ||
Distance de transmission maximale 45m | ||
Angle de demi distance de transmission ±45° | ||
Orientation Vue du dessus | ||
Emballage Ruban et bobine | ||
Courant de sortie 5mA | ||
Nombre de broches 3 | ||
Type de montage Traversant | ||
Température minimum de fonctionnement -25°C | ||
Température d'utilisation maximum 85°C | ||
Type de Boitier TSOP | ||
Longueur 6mm | ||
Hauteur 6.95mm | ||
Largeur 5.6 mm | ||
Tension d'alimentation maximum 5.5V | ||
Normes/homologations JEDEC | ||
Tension d'alimentation minimum 2.5V | ||
Courant d'alimentation 0.9mA | ||
Standard automobile Non | ||
- Datasheet
- Choosing an IR Receiver
- Application Overview
- Assembly Instructions
- Circuit Description of IR Receiver Modules
- Data Formats for IR Remote Control
- Disturbance Sources
- IR Transmission in Free Ambient
- Introduction
- IR Receiver Part Number Breakdown
- Markings on IR Receiver Modules
- Mechanical Design Notes
- IR Receivers Brochure
- Datasheet
Modules de récepteur IR Vishay série TSOP22/24/44/48
Les TSOP22.., TSOP48.., TSOP24. Et TSOP44. Les séries sont des modules récepteurs IR miniaturisés pour les systèmes de télécommande infrarouge. Une diode PIN et un préamplificateur sont assemblés sur un cadre de câble, le boîtier époxy contient un IR
Filtre.
Le signal de sortie démodulé peut être directement connecté à un microprocesseur pour le décodage.
Le TSOP24.., TSOP44.. Les dispositifs de la série sont optimisés pour éliminer presque toutes les impulsions parasites des sources Wi-Fi et CFL. Ils peuvent supprimer certains signaux de données en cas de transmission continue.
Le TSOP22.., TSOP48. Les dispositifs de la série sont fournis principalement pour la compatibilité avec les anciennes conceptions AGC2. Les nouvelles conceptions doivent préférer les TSOP24.., TSOP44. Série contenant le plus récent AGC4.
Ces composants n'ont pas été qualifiés conformément aux spécifications automobiles.
Immunité améliorée contre le bruit HF et RF
• Faible courant d'alimentation
• Détecteur de photos et préamplificateur dans un seul boîtier
• Filtre interne pour fréquence PCM
Tension d'alimentation : 2,5 à 5,5 V.
Immunité améliorée contre le bruit optique
• Insensible à l'ondulation et au bruit de tension d'alimentation
Récepteur IR pour télécommande, Vishay Semiconductor
