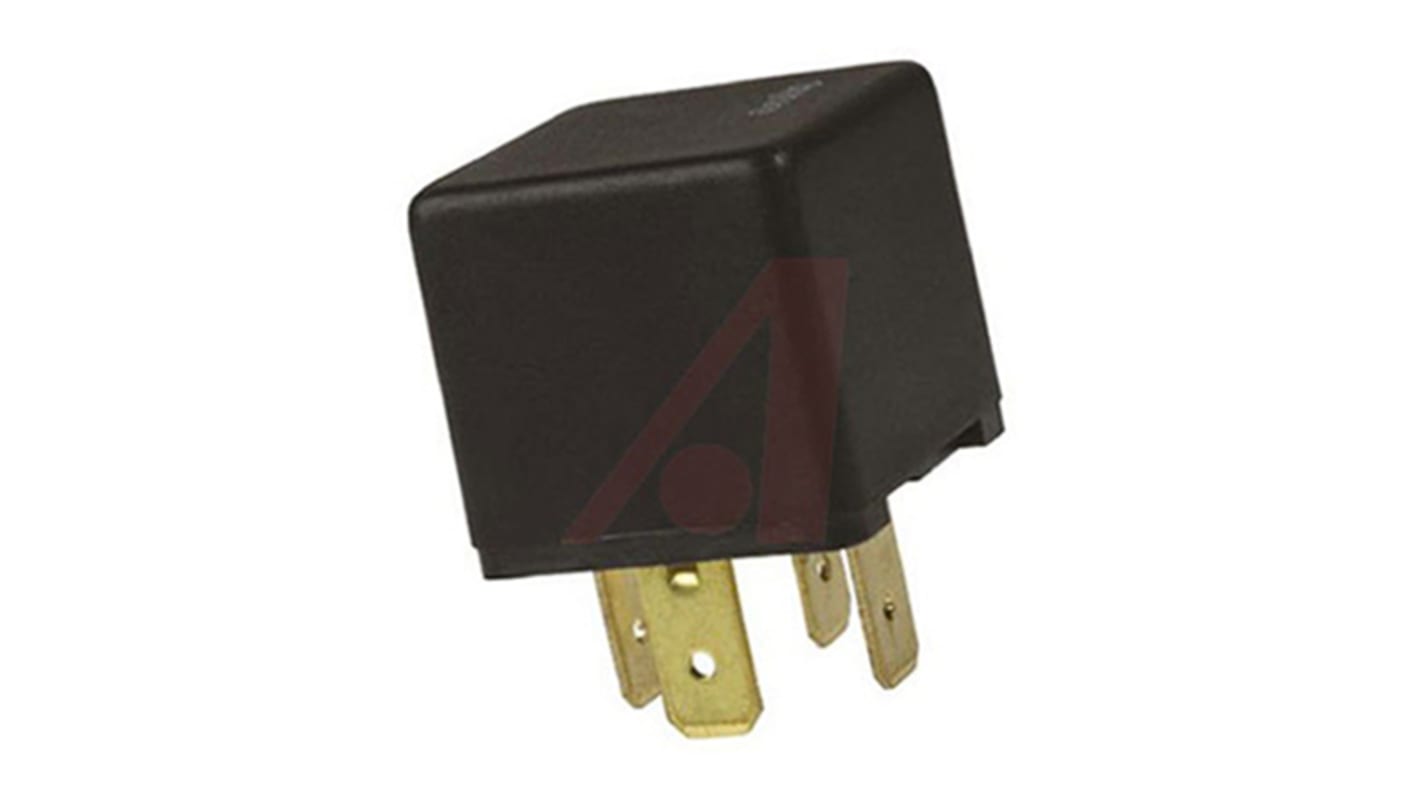

Relais automobile TE Connectivity, 24V c.c., 90A, 1 RT, Enfichable
- Code commande RS:
- 863-9375
- Référence fabricant:
- 1432876-1
- Marque:
- TE Connectivity
Ce produit n’est plus distribué
- Code commande RS:
- 863-9375
- Référence fabricant:
- 1432876-1
- Marque:
- TE Connectivity
Documentation technique
Législation et Conformité
Statut RoHS non applicable
Détail produit
Relais automobiles miniatures PI ISO de TE Connectivity
Les relais automobiles série ISO de TE Connectivity sont dotés d'une bobine sans accrochage avec une durée de vie élevée. La série VF4 est disponible dans une grande variété de types de montages et de bornes, adaptée pour les applications automobiles y compris les phares, la charge d'allumage, etc.
Caractéristiques et avantages
Variantes disponibles 12 V / 24 V
Bornes en laiton plaqué
Options de bornier à fiche mâle à montage sur CI ou QC enfichable
Options à prise femelle, à montage traversant et à montage sur châssis
Options de bornier à fiche mâle à montage sur CI ou QC enfichable
Options à prise femelle, à montage traversant et à montage sur châssis
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Tension de bobine | 24V c.c. |
| Résistance de bobine | 360Ω |
| Configuration de contact | 1 RT |
| Nombre de pôles | 1 |
| Courant de commutation | 90A |
| Tension de commutation maximale c.c. | 16V |
| Type de montage | Enfichable |
| Type de raccordement | Connexion rapide |
| Température de fonctionnement maximale | +85°C |
| Isolation bobine/contact | 500V rms |
| Série | VF4 |
| Température de fonctionnement minimale | -40°C |
| Durée de vie | 105Cycles |
| Longueur | 26.5mm |
| Hauteur | 24.5mm |
| Matériau de contact | Alliage d'argent |
| Profondeur | 26.5mm |
