- Code commande RS:
- 217-2911
- Référence fabricant:
- TQ2SA-12V
- Marque:
- Panasonic
14 pour livraison dès le lendemain (stock France)
12 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
3,60 €
HT
4,32 €
TTC
Unité | Prix par unité |
1 - 24 | 3,60 € |
25 - 49 | 3,26 € |
50 + | 2,90 € |
- Code commande RS:
- 217-2911
- Référence fabricant:
- TQ2SA-12V
- Marque:
- Panasonic
Documentation technique
Législation et Conformité
- Pays d'origine :
- JP
Détail produit

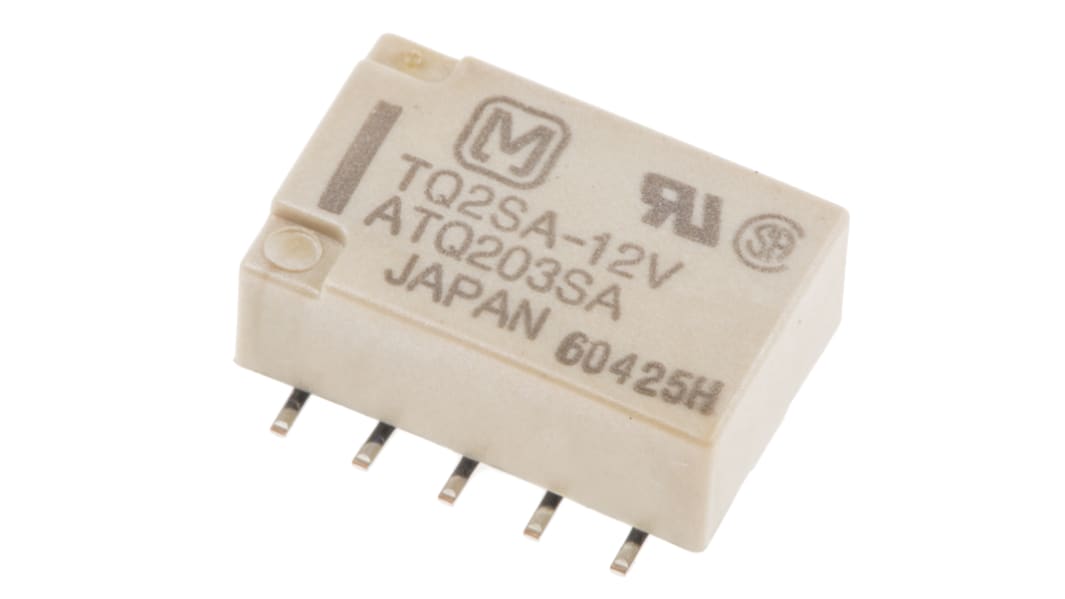

Série TQ2
Ces relais à montage en surface ont un bas profil de 6 mm et offrent une sensibilité élevée.
Corps compact plat avec bornes CMS bas profil
Caractéristique haute fréquence
Adapté pour une insertion CMS automatique
EMF thermique faible (env. 2 μV)
Idéal pour les applications de communication, les équipements de mesure et QA, etc.
Caractéristique haute fréquence
Adapté pour une insertion CMS automatique
EMF thermique faible (env. 2 μV)
Idéal pour les applications de communication, les équipements de mesure et QA, etc.
Note
Pour les types de montage traversant, voir le code commande 113-8825 généralement
Homologations
UL, CSA
Caractéristiques techniques
Attribut | Valeur |
---|---|
Tension de bobine | 12V c.c. |
Configuration de contact | 2 RT |
Type de montage | Montage sur CI |
Courant de commutation | 2 A |
Type de raccordement | Montage en surface |
Résistance de bobine | 1,028 kΩ |
Type d'application | Usage général |
Longueur | 14mm |
Profondeur | 11.5mm |
Hauteur | 5.6mm |
Dimensions | 14 x 11.5 x 5.6mm |
Puissance de commutation maximale c.c. | 60 W |
Isolation bobine/contact | 1.5kV rms |
Température de fonctionnement maximale | +85°C |
Matériau de contact | Plaqué Or |
Puissance de commutation maximale c.a. | 62,5 VA |
Durée de vie | 100 000 000 cycles (électriques) |
Puissance de bobine | 140mW |
Plage de température d'utilisation | -40 → +85°C |
Température de fonctionnement minimale | -40°C |
