Relais de contrôle de réseaux triphasés Schneider Electric série TeSys Island TPRVM, monophasé, triphasé
- Code commande RS:
- 204-8285
- Référence fabricant:
- TPRVM001
- Marque:
- Schneider Electric
1 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
338,65 €
HT
406,38 €
TTC
Unité | Prix par unité |
1 + | 338,65 € |
Better World
Notre gamme de produits Better World vous facilite l'accès à des produits plus durables et plus fiables. Cliquez ici pour en savoir plus.
- Code commande RS:
- 204-8285
- Référence fabricant:
- TPRVM001
- Marque:
- Schneider Electric
Législation et Conformité
Détail produit

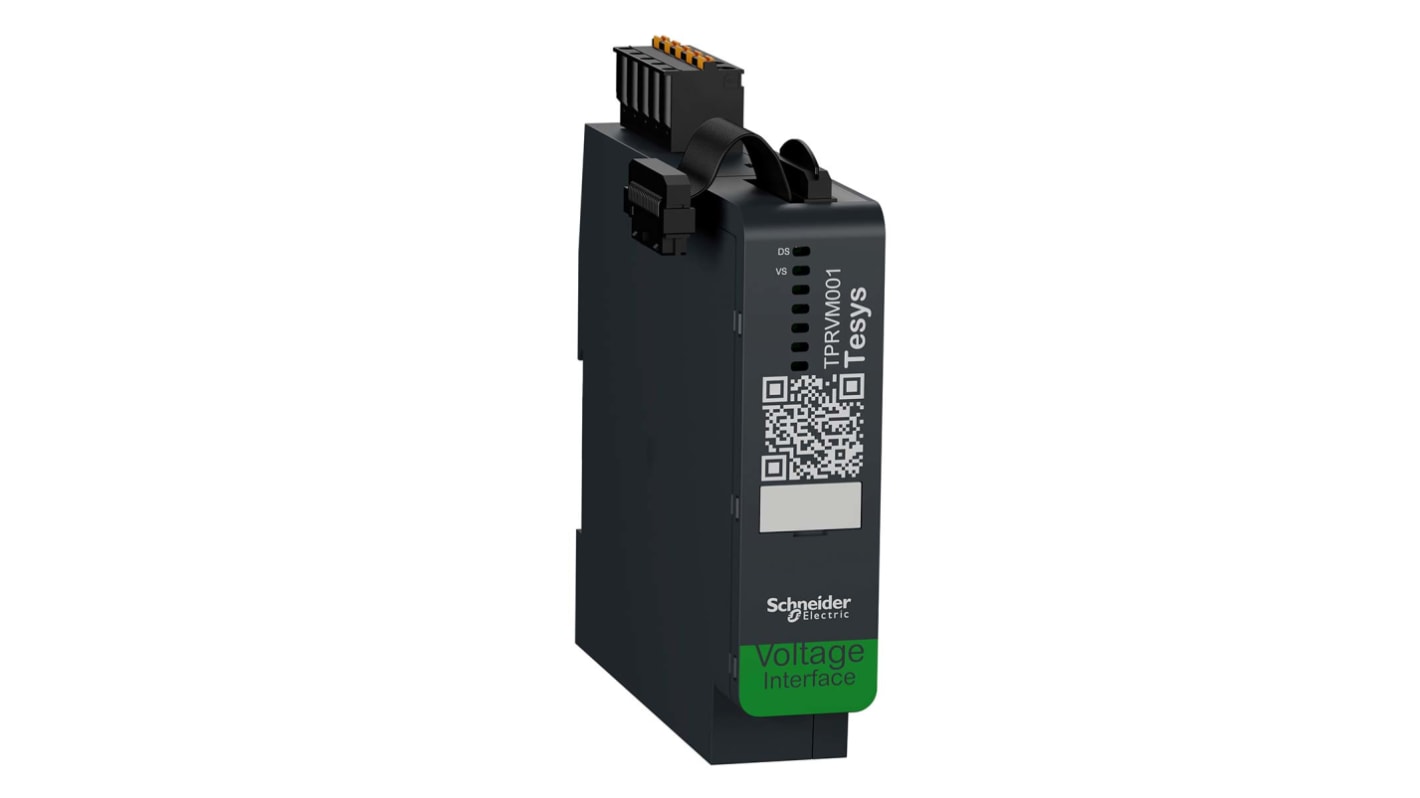

Module d'interface de tension Schneider Electric TeSys - TPRVM001
Présentation du module d'interface de tension Schneider Electric qui fait partie de la gamme de produits TeSys Island, ce module a été conçu pour surveiller la tension secteur qui alimente l'île. L'interface est également utilisée pour signaler la tension au coupleur de bus qui permet la surveillance de l'alimentation et de l'énergie. Bénéficiant d'une multitude de fonctions, le TPRVM001 est utilisé pour surveiller la tension dans un système monophasé (L-N ou L-L), il est également utilisé pour surveiller les tensions dans un système triphasé sans connexion N neutre, les utilisateurs peuvent également l'utiliser pour le calcul des tensions de phase RMS, Séquence de phase de tension, fréquence fondamentale, identification du niveau d'événements de trempage et d'avalage et de la durée.
Caractéristiques et avantages
• Ce module d'interface est compatible avec le coupleur de bus TPRBC
Caractéristiques d'une tension de fonctionnement de 690 V c.a. 47...63 Hz
• La tension d'isolation nominale est de 690 V.
• La tension de résistance aux impulsions est de 6 kV
La catégorie de surtension est III
Types de surveillance - tension de phase 100...690 V, fréquence de phase 47...63 Hz et séquence de phase
• La signalisation locale s'effectue via des LED, 1 pour l'état du dispositif et 1 pour l'état de tension avec des indicateurs rouges et verts
• La précision de mesure est : tension : +/- 5 % et fréquence : +/- 1 Hz
Consommation de courant de 2 mA et dissipation de puissance de 0,5 W.
• Le module d'interface peut être monté horizontalement et verticalement avec un rail symétrique de 35 mm
Caractéristiques d'une tension de fonctionnement de 690 V c.a. 47...63 Hz
• La tension d'isolation nominale est de 690 V.
• La tension de résistance aux impulsions est de 6 kV
La catégorie de surtension est III
Types de surveillance - tension de phase 100...690 V, fréquence de phase 47...63 Hz et séquence de phase
• La signalisation locale s'effectue via des LED, 1 pour l'état du dispositif et 1 pour l'état de tension avec des indicateurs rouges et verts
• La précision de mesure est : tension : +/- 5 % et fréquence : +/- 1 Hz
Consommation de courant de 2 mA et dissipation de puissance de 0,5 W.
• Le module d'interface peut être monté horizontalement et verticalement avec un rail symétrique de 35 mm
Découverte de l'île TeSys
Concept dédié au contrôle et à la surveillance des machines et des processus, chaque produit TeSys Island joue un rôle important pour commuter, protéger et gérer les moteurs et les charges électriques jusqu'à 80 A (AC3) dans un panneau de commande électrique.
Une excellente solution de gestion de charge numérique qui permet à vos machines et processus d'être plus intelligents et fiables
L'île TeSys fournit un système de gestion de charge entièrement numérique et orienté objet et est un fournisseur de données conforme à la norme industrielle 4.0
• Grâce à l'utilisation et à l'installation de TeSys, les utilisateurs peuvent réduire le temps de mise sur le marché et permettre aux fabricants OEM de progresser, plus rapidement dans leur industrie 4.0
• Grâce à l'approche TeSys, les utilisateurs peuvent simplifier la fonction des applications et de la configuration du système, ainsi que réduire le nombre de tâches d'ingénierie
L'île TeSys permet une phase d'ingénierie et d'installation de machine plus rapide
Le concept TeSys Iile peut également être facilement intégré dans les systèmes d'automatisation tiers, prenant en charge plusieurs bus de terrain tels que Ethernet/IP, Modbus TCP, PROFINET et PROFIBUS
Fournit aux utilisateurs l'accès à toutes les données de charge pertinentes pour les diagnostics Advanced System
L'île TeSys fournit un système de gestion de charge entièrement numérique et orienté objet et est un fournisseur de données conforme à la norme industrielle 4.0
• Grâce à l'utilisation et à l'installation de TeSys, les utilisateurs peuvent réduire le temps de mise sur le marché et permettre aux fabricants OEM de progresser, plus rapidement dans leur industrie 4.0
• Grâce à l'approche TeSys, les utilisateurs peuvent simplifier la fonction des applications et de la configuration du système, ainsi que réduire le nombre de tâches d'ingénierie
L'île TeSys permet une phase d'ingénierie et d'installation de machine plus rapide
Le concept TeSys Iile peut également être facilement intégré dans les systèmes d'automatisation tiers, prenant en charge plusieurs bus de terrain tels que Ethernet/IP, Modbus TCP, PROFINET et PROFIBUS
Fournit aux utilisateurs l'accès à toutes les données de charge pertinentes pour les diagnostics Advanced System
Un peu plus d'informations...
• Gère les moteurs à des charges électriques jusqu'à 80 A (AC-3)/37 kW/40 hp
Caractéristiques de la connectivité du bus de terrain via le coupleur de bus pour Ethernet/IP, Modbus TCP, PROFINET ou PROFIBUS
• Des données de charge sont disponibles, telles que le courant, l'alimentation, l'énergie et les données de diagnostic Advanced
Les objets avatars TeSys, ainsi que les outils de configuration et de maintenance dédiés fournissent une ingénierie et une mise en service simplifiées
• Les utilisateurs peuvent avoir jusqu'à 20 modules sur 1 îlot monté sur rail DIN (jusqu'à 112 cm de long)
• Grâce à la connectivité de remplissage sur le bus de terrain, aucune commande ou câblage auxiliaire n'est nécessaire
• Il n'est pas nécessaire de cadrans mécaniques ou de commutateurs DIP en raison de tous les réglages et réglages en cours de numérisation
• Un nombre limité de références, y compris 5 tailles de démarreur, E/S numériques et analogiques et modules de mesure de tension
Cybersécurité intégrée (Achilles niveau 2)
Un démarreur SIL est disponible, conçu pour l'intégration dans les systèmes de sécurité fonctionnels qui sont conformes aux normes CEI 61508, CEI 62061 et ISO 13849-1, y compris la certification TUV (Stop 0 et 1 avec les catégories de câblage 1 à 2, adapté pour PL c, d et SIL niveau 2
Entièrement conforme aux normes internationales (CEI/UL/CSA 61010, CEI/UL/CSA 60947, GB/T14018)
• Veuillez vous référer aux références techniques pour plus d'informations
Caractéristiques de la connectivité du bus de terrain via le coupleur de bus pour Ethernet/IP, Modbus TCP, PROFINET ou PROFIBUS
• Des données de charge sont disponibles, telles que le courant, l'alimentation, l'énergie et les données de diagnostic Advanced
Les objets avatars TeSys, ainsi que les outils de configuration et de maintenance dédiés fournissent une ingénierie et une mise en service simplifiées
• Les utilisateurs peuvent avoir jusqu'à 20 modules sur 1 îlot monté sur rail DIN (jusqu'à 112 cm de long)
• Grâce à la connectivité de remplissage sur le bus de terrain, aucune commande ou câblage auxiliaire n'est nécessaire
• Il n'est pas nécessaire de cadrans mécaniques ou de commutateurs DIP en raison de tous les réglages et réglages en cours de numérisation
• Un nombre limité de références, y compris 5 tailles de démarreur, E/S numériques et analogiques et modules de mesure de tension
Cybersécurité intégrée (Achilles niveau 2)
Un démarreur SIL est disponible, conçu pour l'intégration dans les systèmes de sécurité fonctionnels qui sont conformes aux normes CEI 61508, CEI 62061 et ISO 13849-1, y compris la certification TUV (Stop 0 et 1 avec les catégories de câblage 1 à 2, adapté pour PL c, d et SIL niveau 2
Entièrement conforme aux normes internationales (CEI/UL/CSA 61010, CEI/UL/CSA 60947, GB/T14018)
• Veuillez vous référer aux références techniques pour plus d'informations
Configurez avec l'outil TeSys Island Configurator pour créer une solution complète. Utilisez le lien répertorié pour accéder à l'outil de configuration.
https://fr.rs-online.com/web/generalDisplay.html?id=tesys-island-configurator&intcmp=FR-WEB-_-BP-PSB1-_-DTC_167_1220_SE-_-tesys-configurator
Caractéristiques techniques
Attribut | Valeur |
---|---|
Application de surveillance | Tension, phase |
Phase électrique | 1, 3 |
Type de montage | Rail DIN |
Hystérésis | Ordre de phase |
Série | TeSys Island TPRVM |
Produit Better World | Oui |
Certification Better World | Green Premium |
Dimensions | 114 x 25 x 118mm |
Plage de température d'utilisation | +60°C |
Type de raccordement | Ressort |
Hauteur | 118mm |
Gamme de courant | 0 → 2mA |
Température de fonctionnement maximale | +60°C |
Longueur | 114mm |
Température de fonctionnement minimale | -10°C |
Largeur | 25mm |
