- Code commande RS:
- 327-7663
- Référence fabricant:
- IL9151.12 2- 50kOHM DC24V 0.2-20S
- Marque:
- Dold
En stock à partir du 03/06/2024, livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
198,14 €
HT
237,77 €
TTC
Unité | Prix par unité |
1 + | 198,14 € |
Proposition de remplacement
Ce produit n'est pas disponible actuellement. Voici notre produit de remplacement:
- Code commande RS:
- 327-7663
- Référence fabricant:
- IL9151.12 2- 50kOHM DC24V 0.2-20S
- Marque:
- Dold
Documentation technique
Législation et Conformité
- Pays d'origine :
- DE
Détail produit

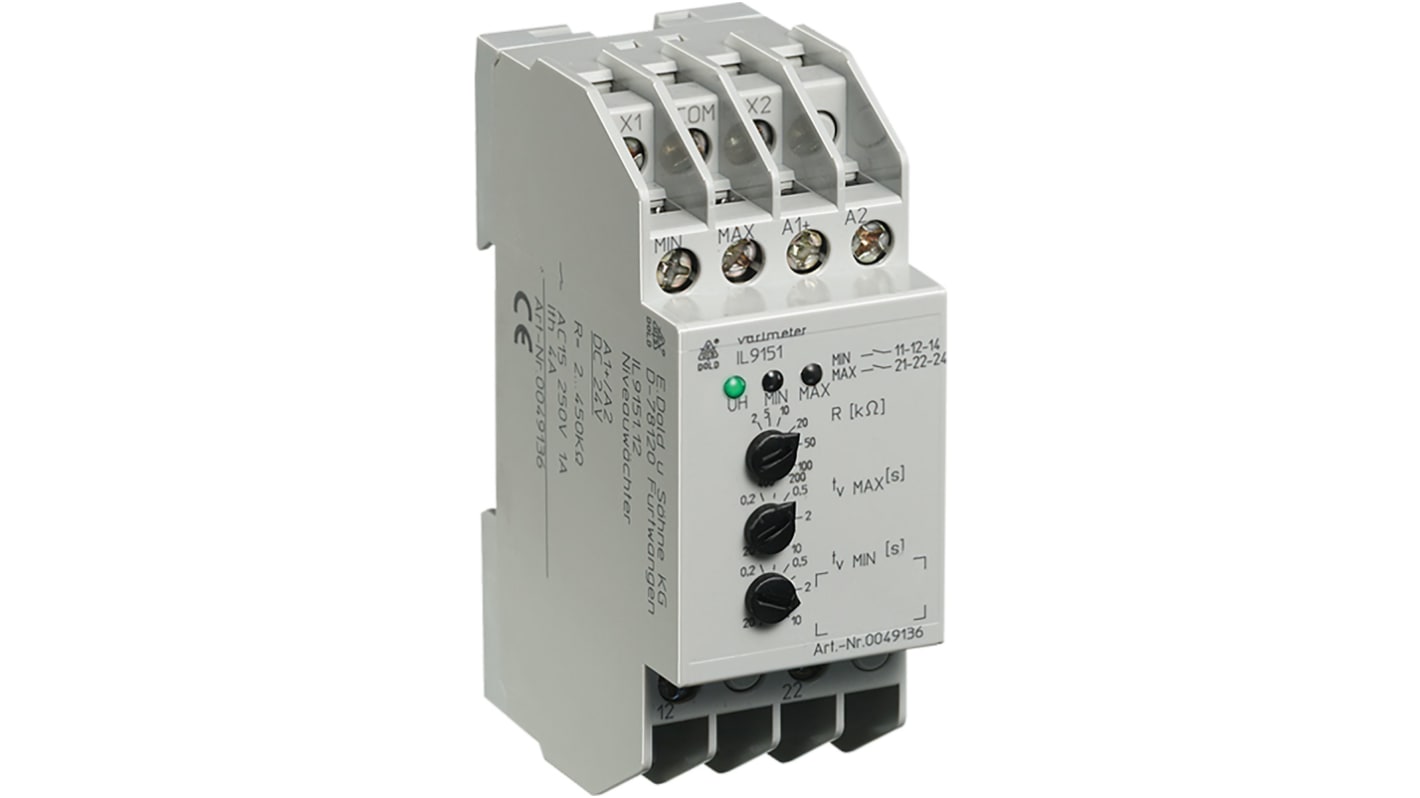

IL9151 — Relais de niveau avec deux inverseurs fonctionnant séparément
Le relais IL9151 est utilisé pour
Surveillance de niveau et contrôle de liquides et poudres conducteurs, par exemple, niveaux de remplissage maximal et minimal, protection contre le remplissage excessif et le fonctionnement sans graissage
Surveillance et contrôle du rapport de mélange des liquides conducteurs
Fonctions générales de surveillance de résistance, par exemple détection des températures limites par sondes PTC
Relais de protection des contacts avec temporisation
Surveillance et contrôle du rapport de mélange des liquides conducteurs
Fonctions générales de surveillance de résistance, par exemple détection des températures limites par sondes PTC
Relais de protection des contacts avec temporisation
Caractéristiques
Conforme à la norme CEI 255, VDE 0435 section 303
3 connexions d'électrode pour contrôle de niveau à 2 points ou 1 point
Le circuit de mesure à isolation galvanique du secteur est résistant à des niveaux d'interférence élevés
Longueur de fil max. aux électrodes : 1 500 m
Large plage de réglage (4 → 450 kΩ) permettant la différenciation entre le liquide et la mousse
Délai de réponse et délai de secours : 0,2 → 20 s ajustable séparément pour les niveaux minimal et maximal
Programmable pour : 2 relais de sortie contrôlés séparément pour niveaux minimal et maximal, ou relais de sortie à contrôle commun par régulation de niveau avec hystérésis à 2 points
Programmable pour : principe de courant de travail ou de courant de repos
Le circuit de mesure pour électrodes fonctionne sur tension c.a. générée en interne dans le circuit (env. 30 Hz) ; par conséquent, aucun phénomène d'électrolyse dans le liquide
LED pour indiquer la disponibilité de fonctionnement et la position des contacts
2 relais de sortie possédant chacun 1 inverseur
Largeur totale 35 mm
3 connexions d'électrode pour contrôle de niveau à 2 points ou 1 point
Le circuit de mesure à isolation galvanique du secteur est résistant à des niveaux d'interférence élevés
Longueur de fil max. aux électrodes : 1 500 m
Large plage de réglage (4 → 450 kΩ) permettant la différenciation entre le liquide et la mousse
Délai de réponse et délai de secours : 0,2 → 20 s ajustable séparément pour les niveaux minimal et maximal
Programmable pour : 2 relais de sortie contrôlés séparément pour niveaux minimal et maximal, ou relais de sortie à contrôle commun par régulation de niveau avec hystérésis à 2 points
Programmable pour : principe de courant de travail ou de courant de repos
Le circuit de mesure pour électrodes fonctionne sur tension c.a. générée en interne dans le circuit (env. 30 Hz) ; par conséquent, aucun phénomène d'électrolyse dans le liquide
LED pour indiquer la disponibilité de fonctionnement et la position des contacts
2 relais de sortie possédant chacun 1 inverseur
Largeur totale 35 mm
Les relais de niveau de liquide permettent de contrôler les niveaux des liquides conducteurs et sont disponibles en versions haut/bas, minimum, maximum et plein/vide. Les relais de niveau de liquide sont très simples à installer et offrent une utilisation sûre.
Exemples d'applications
Les relais de niveau de liquide (capteurs de niveau conducteurs) sont utilisés dans une grande variété d'applications, y compris la gestion des eaux usées et la surveillance et la gestion de substances liquides corrosives conçues spécifiquement pour :
Surveillance et contrôle des niveaux de liquide
Protection contre le fonctionnement à sec des pompes
Capacité à détecter les fuites de liquide dans un système
Contrôle de rapports de mélange de substances
Contrôle de niveaux de liquides
Protection contre le fonctionnement à sec des pompes
Capacité à détecter les fuites de liquide dans un système
Contrôle de rapports de mélange de substances
Contrôle de niveaux de liquides
Caractéristiques techniques
Attribut | Valeur |
---|---|
Application de surveillance | Maximal |
Type de montage | Rail DIN |
Temporisation | 0,2 → 20s |
Série | IL 9151 |
Dimensions | 59 x 35 x 90mm |
Température de fonctionnement maximale | +60°C |
Température de fonctionnement minimale | -20°C |
Plage de température d'utilisation | +60°C |
Longueur | 59mm |
Largeur | 35mm |
Hauteur | 90mm |
