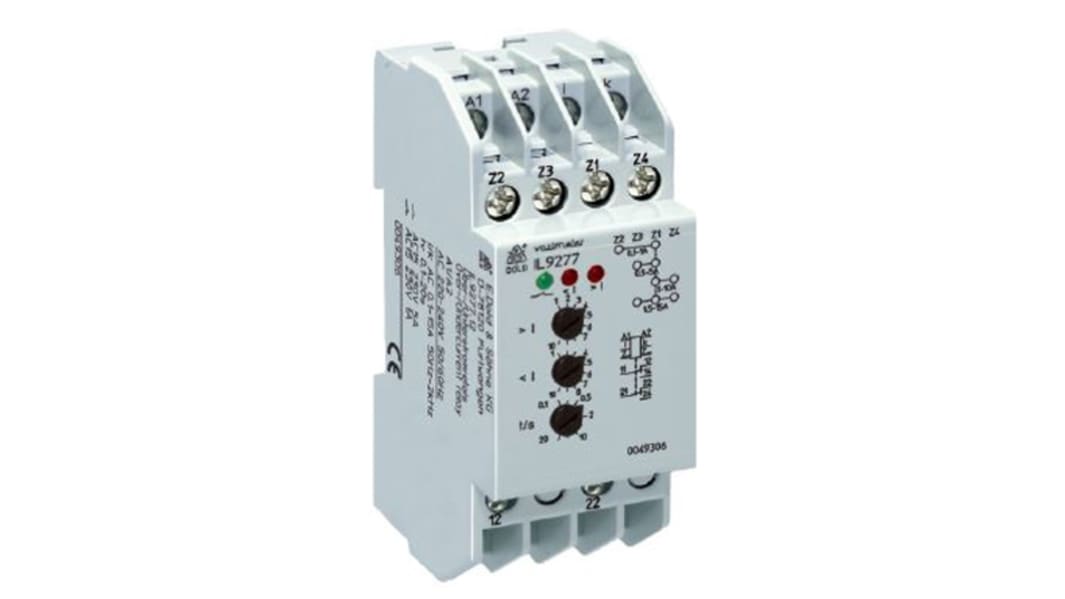

Relais de contrôle de courant Dold série IL 9277, 2 RT, 0,1 → 20s
- Code commande RS:
- 358-6973
- Référence fabricant:
- IL9277.12 AC220-240V 0.1-15A Tv=0.1-20S
- Marque:
- Dold
1 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
283,16 €
HT
339,79 €
TTC
| Unité | Prix par unité |
| 1 + | 283,16 € |
- Code commande RS:
- 358-6973
- Référence fabricant:
- IL9277.12 AC220-240V 0.1-15A Tv=0.1-20S
- Marque:
- Dold
Documentation technique
Législation et Conformité
- Pays d'origine :
- DE
Détail produit
Relais de surintensité ou de sous-intensité, monophasé, IL9277
Surveillance de surintensité ou de sous-intensité monophasée dans les réseaux triphasés et de courant alternatif
4 plages de mesure de 0,1 → 15 A sans transducteur de courant supplémentaire (programmable via des ponts)
Ajustable 0,1 → 1 IN
Réglages séparés de valeur limite pour la surintensité et la sous-intensité
Principe de courant de repos
3 afficheurs à LED : surintensité, sous-intensité et intensité normale
Circuit auxiliaire et circuit de mesure isolés galvaniquement
Relais de sortie séparés pour la surintensité et la sous-intensité
Fréquence nominale du courant d'essai 50 / 60 Hz
Courant continu 20 A/50°
Précision ≤1 %
Plage de tension 0,8 → 1,1 UH
Contact 2 inverseurs
Type de courant de fonctionnement nominal continu
Connexion de fil 2 x 2,5 mm2 monobrin ou 2 x 1,5 mm2 avec manchon
Indicateurs LED pour la surintensité, sous-intensité et intensité normale
4 plages de mesure de 0,1 → 15 A sans transducteur de courant supplémentaire (programmable via des ponts)
Ajustable 0,1 → 1 IN
Réglages séparés de valeur limite pour la surintensité et la sous-intensité
Principe de courant de repos
3 afficheurs à LED : surintensité, sous-intensité et intensité normale
Circuit auxiliaire et circuit de mesure isolés galvaniquement
Relais de sortie séparés pour la surintensité et la sous-intensité
Fréquence nominale du courant d'essai 50 / 60 Hz
Courant continu 20 A/50°
Précision ≤1 %
Plage de tension 0,8 → 1,1 UH
Contact 2 inverseurs
Type de courant de fonctionnement nominal continu
Connexion de fil 2 x 2,5 mm2 monobrin ou 2 x 1,5 mm2 avec manchon
Indicateurs LED pour la surintensité, sous-intensité et intensité normale
Normes
CEI 255, VDE 0435 Partie 303
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Application de surveillance | Courant |
| Phase électrique | 1 |
| Configuration de contact | 2 RT |
| Type de montage | Rail DIN |
| Courant minimum détecté | 0.1A |
| Courant détecté maximum | 15A |
| Sensibilité de courant | Surintensité, minimum d'intensité |
| Temporisation | 0,1 → 20s |
| Série | IL 9277 |
| Gamme de courant | 0,1 → 1 A, 0,5 → 5 A, 1 → 10 A, 1,5 → 15A |
| Dimensions | 61 x 35 x 90mm |
| Température de fonctionnement maximale | +60°C |
| Largeur | 35mm |
| Plage de température d'utilisation | +60°C |
| Longueur | 61mm |
| Température de fonctionnement minimale | -20°C |
| Hauteur | 90mm |
