- Code commande RS:
- 463-3418
- Référence fabricant:
- 84871033
- Marque:
- Crouzet
5 En stock, livraison dès le lendemain
Ajouté
Prix pour la pièce
203,02 €
HT
243,62 €
TTC
Unité | Prix par unité |
1 - 4 | 203,02 € |
5 - 9 | 192,87 € |
10 - 24 | 182,72 € |
25 - 49 | 175,24 € |
50 + | 170,74 € |
- Code commande RS:
- 463-3418
- Référence fabricant:
- 84871033
- Marque:
- Crouzet
Documentation technique
Législation et Conformité
- Pays d'origine :
- FR
Détail produit

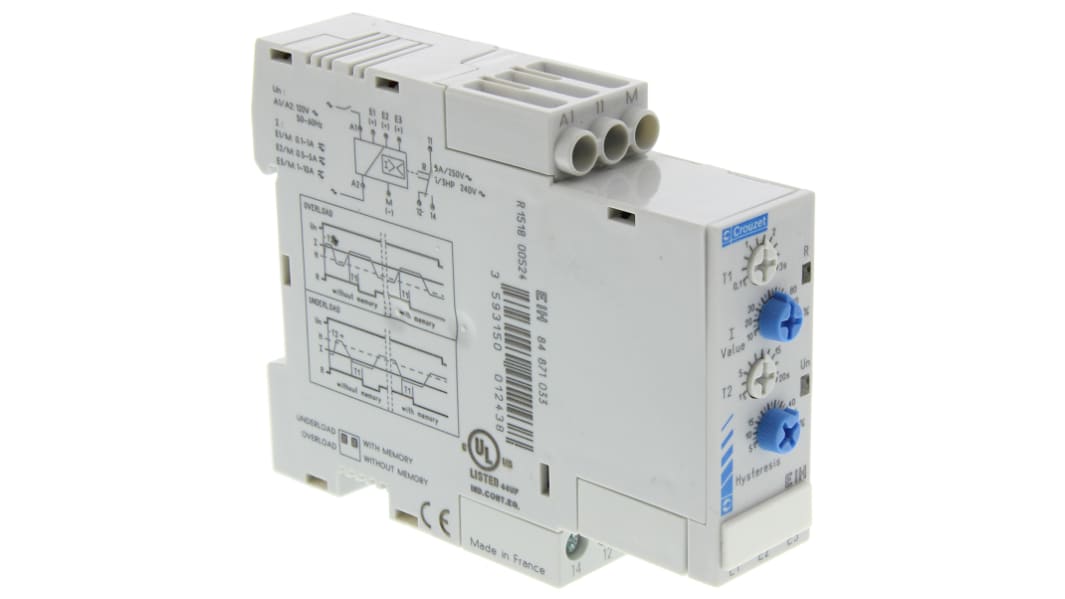

Relé par contrôlo di corrente - EIH
Relè per il controllo du superento dei liti inferiore
Superiore impostati per la corrente, montage su guida DIN 22,5 mm
Le seguenti caratteristiche sono applicabili a tutti i modelli
Superiore impostati per la corrente, montage su guida DIN 22,5 mm
Le seguenti caratteristiche sono applicabili a tutti i modelli
Contrôlo di corrente c.a./c.c. Mémoire de Sensa : Quando il valore de la corrente Controllata, alternata o continue, raggunge il valore di Soglie che évaluer sulla faccio anteriore, il relé di uscita cambia stato dopo il Ritdo T1. Quando la corrente SCENDE al di sotto Della Soglie Dell'isteresi, o quando si interrompe l'alimentationone, il relé torna istaneamente nello statuo inizale.
Contrôlo Della corrente c.a./c.c. CON memorium : Quando la corrente Controllata, alternata o continua, rgagunge il valore di Soglie che appare sulla fatina anteriore, dopo il Ritaro T1 il relé di uscita cambia stato e ricane cato in tale posizione. Per azzernare la fundzione di memorizzone, è nécessitent scollegare l'alimentationarisia.
Funzione di controllo Delle sovracorrenti (Superiore) : Il Ripardo all'accensione T2 impédisce il rilevento dei Picchi di corrente dovuti allo spunto di avvio dei motori. Il Ripardo T1 al superento verso l'alto du valore di Soglie garantisce l'immunità ai transitori e ad altre interferenze, impédo di seguence l'attivarata du relé di uscita.
Funzione di controllo Delle sottocorrenti (inferiore) : Il Ripardo all'accensione T2 impédisce il verificarsi di passaggi di corrente. Il Ritudo T1 al superento verso il basso el valore di Soglie garantisce l'immunità ai cali di corrente casuali, impédo di seguence attivazione errate di relè di uscita.
Contrôlo di Correnti c.a E c.c.
Intervalli di mdura da 2 a 500 mA (EIL) e da 0,1 a 10 A (EIH)
Valore di Soglie ed isteri regolabilii separatamente
Misiorone di Correnti Superiori o Inferiori al limite Tramite selettore DIP
Precisione Delle misure garantita da un microcontrôleur
Intervalli di mdura da 2 a 500 mA (EIL) e da 0,1 a 10 A (EIH)
Valore di Soglie ed isteri regolabilii separatamente
Misiorone di Correnti Superiori o Inferiori al limite Tramite selettore DIP
Precisione Delle misure garantita da un microcontrôleur
Note
All'interno Dell'Unità, il polo negativo Dell'alimentone ausiliaria e quello di Circuito di misura sono collegati tra loro.
Per il fundzionento du relè per il controllo di corrente modello EIT e nécessite un trasformatore di corrente approprié.
Per il fundzionento du relè per il controllo di corrente modello EIT e nécessite un trasformatore di corrente approprié.
Protection moteur, phase, courant et tension, Crouzet
Une gamme de relais de surveillance EIH de Crouzet. Tous les modèles sont d'excellente qualité et extrêmement fiables.
Transformateur de courant installé en passant un câble à travers l'avant
Seuil de courant c.a. ajustable de 1 à 20 A c.a. (30 à 400 Hz) avec les boutons à l'avant
Sortie relais 5 A - 250 V c.a. - contact 1 N/O
Alimentation multi-tensions : 100 à 230 V c.a. 50 - 60 Hz
24 V c.a./c.c.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Application de surveillance | Courant |
Configuration de contact | 1 RT |
Type de montage | Rail DIN |
Courant minimum détecté | 0.1A |
Courant détecté maximum | 10A |
Sensibilité de courant | Surintensité, minimum d'intensité |
Temporisation | 0,1 → 3s |
Série | EIH |
Température de fonctionnement minimale | -20°C |
Plage de température d'utilisation | +50°C |
Longueur | 103.5mm |
Gamme de courant | 0,1 → 10A |
Dimensions | 103.5 x 22.5 x 78mm |
Largeur | 22.5mm |
Hauteur | 78mm |
Température de fonctionnement maximale | +50°C |
