Relais statique i-Autoc, 40 A, Montage panneau, 32 V c.c., 530 V c.a.
- Code commande RS:
- 102-5555
- Référence fabricant:
- KSQF480D40
- Marque:
- i-Autoc
2 pour livraison dès le lendemain (stock France)
2 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
152,95 €
HT
183,54 €
TTC
| Unité | Prix par unité |
| 1 + | 152,95 € |
- Code commande RS:
- 102-5555
- Référence fabricant:
- KSQF480D40
- Marque:
- i-Autoc
Documentation technique
Législation et Conformité
- Pays d'origine :
- CN
Détail produit

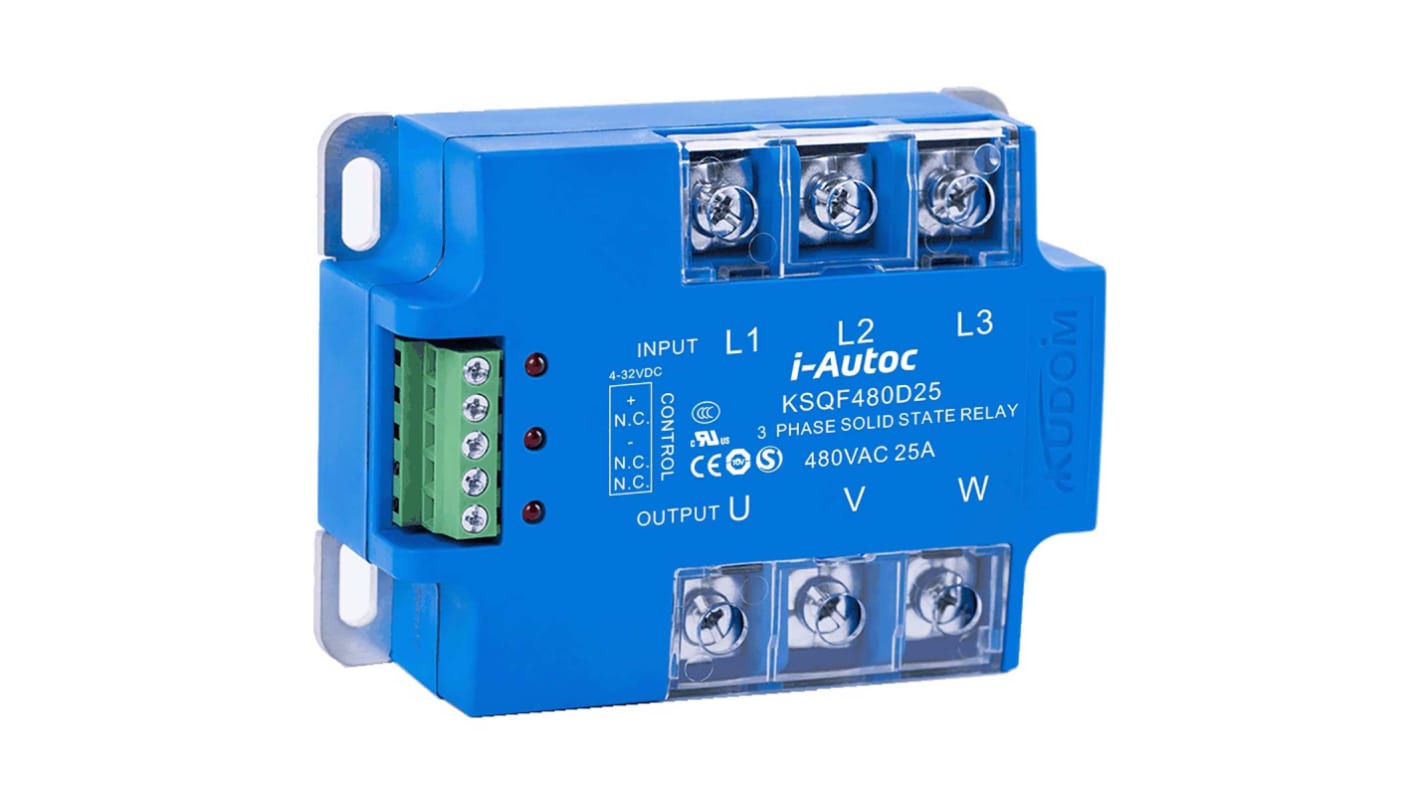

Relais statique triphasé série KSQF
La série KSQF de I-Autoc est un relais statique triphasé à sortie c.a. La tension de commande du relais est de 90 à 280 V c.a. ou 4 à 32 V c.c. avec des courants de charge disponibles de 25, 40, 60, 80 ou 100 A. Large gamme de tensions de charge de 48 à 660 V c.a. Sortie statique et rigidité diélectrique ≥ 4 000 V rms. Commande de moteur triphasé, système de contrôle de température de four, grand four, etc., conforme à la directive RoHS.
Commutation au zéro ou aléatoire
Courant de charge : 25 à 100 A @ 48 à 660 V c.a.
Sortie statique.
Rigidité diélectrique : 4 000 V rms
Isolation optique
Circuit de protection MOV/RC interne
Conforme à la directive RoHS
Courant de charge : 25 à 100 A @ 48 à 660 V c.a.
Sortie statique.
Rigidité diélectrique : 4 000 V rms
Isolation optique
Circuit de protection MOV/RC interne
Conforme à la directive RoHS
Relais statique série KSQF d'I-Autoc
Homologations
RoHS
Relais de zéro de tension
Note
La température peut affecter l'intensité nominale ; veuillez consulter la fiche technique pour le déclassement potentiel.
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Courant de charge maximal | 40 A |
| Type de montage | Montage panneau |
| Tension de charge maximale | 530 V c.a. |
| Tension de charge minimale | 48 V c.a. |
| Tension de commande minimale | 4 V c.c. |
| Tension de commande maximale | 32 V c.c. |
| Type de commutation | Zéro de tension |
| Gamme de tension de commande | 4 → 32 V c.c. |
| Type de raccordement | Vis |
| Type de sortie | RCS |
| Type de relais | Triphasé |
| Durée maximale de mise sous tension | 1/2 cycle + 1 ms |
| Gamme de tension de charge | 48 → 530V c.a. |
| Dimensions | 105 x 78 x 38mm |
| Profondeur | 78mm |
| Hauteur | 38mm |
| Courant de fuite à l'état bloqué | 5 mA |
| Longueur | 105mm |
| Plage de température d'utilisation | -30 → +80°C |
| Fonctions spéciales | Circuit de protection MOV/RC interne, isolation optique |
| Conformité | CE |
