- Code commande RS:
- 841-1622
- Référence fabricant:
- H3CR-A-301 AC100-240/DC100-125
- Marque:
- Omron
1 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
119,20 €
HT
143,04 €
TTC
Unité | Prix par unité |
1 + | 119,20 € |
- Code commande RS:
- 841-1622
- Référence fabricant:
- H3CR-A-301 AC100-240/DC100-125
- Marque:
- Omron
Documentation technique
Législation et Conformité
Statut RoHS non applicable
Détail produit

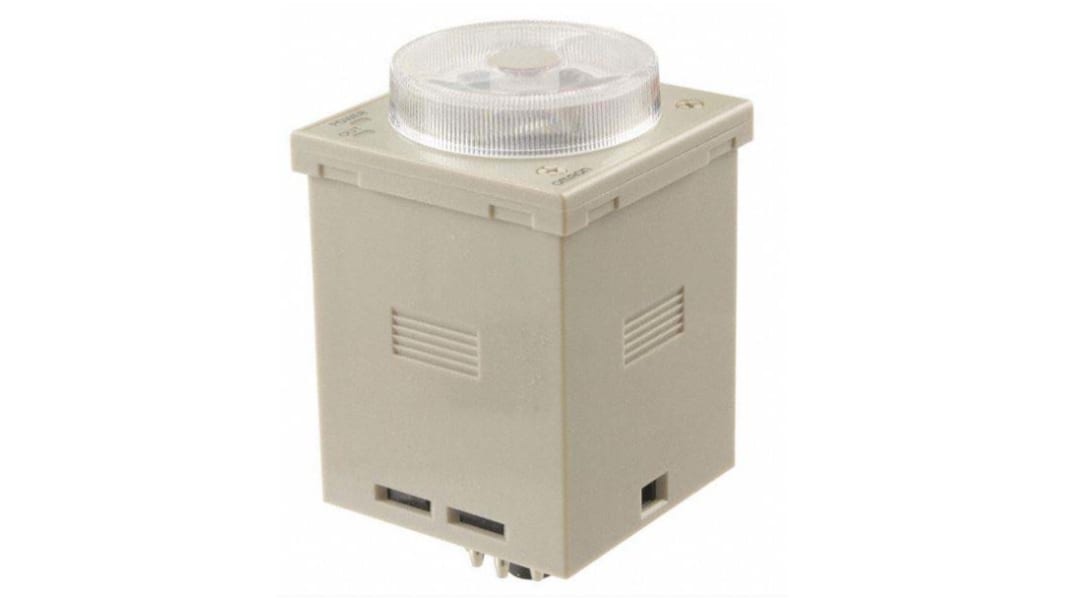

Timer statique multifonction série H3CR-A
Les timers statiques multifonction série H3CR-A sont fournis en taille DIN standard (48 x 48 mm), ce qui les rend extrêmement polyvalents et adaptés à de nombreuses applications. Ils sont dotés d'une large gamme de tensions d'alimentation c.a./c.c.. Les modèles à 11 broches disposent de 8 modes sélectionnables tandis que les modèles à 8 broches disposent de cinq modes sélectionnables.
Contrôle facile de la séquence avec des sorties instantanées pour une valeur fixée à zéro
La large gamme de tensions d'alimentation c.a./c.c. réduit fortement le nombre de modèles de timers en stock
Conception écologique avec une consommation de courant réduite
Modèles à entrée PNP disponibles
La large gamme de tensions d'alimentation c.a./c.c. réduit fortement le nombre de modèles de timers en stock
Conception écologique avec une consommation de courant réduite
Modèles à entrée PNP disponibles
Normes
UL, CSA, NK, LR, CCC, EN 61812-1 et CE
H3CR-A-301 AC100-240/DC100-125 SSR - Temporisateur multifonction de relais statique.
Le modèle H3CR-A a de nombreuses applications avec 8 modes de fonctionnement pour ce modèle à 11 broches, et une longueur de 75 mm en moins une fois monté sur panneau.
Caractéristiques et avantages du relais statique H3CR-A - Temporisateur de relais statique.
• Multifonctionnel.
• 11 broches.
• 8 modes.
• Alimentations c.a./c.c.
• Faible consommation électrique.
• Vérification facile des séquences.
• Type NPN.
• Double échelle de temps.
• Sortie DPDT.
• Tension d'alimentation 100 à 240 V a.c., 100 à 125 V c.c.
• Plages de temps 0,05 s à 300 h.
• Mode de fonctionnement temporisation active.
• Montage sur rail DIN, montage en surface, montage encastré.
• Aucune tension d'entrée.
• Polyvalent.
• 11 broches.
• 8 modes.
• Alimentations c.a./c.c.
• Faible consommation électrique.
• Vérification facile des séquences.
• Type NPN.
• Double échelle de temps.
• Sortie DPDT.
• Tension d'alimentation 100 à 240 V a.c., 100 à 125 V c.c.
• Plages de temps 0,05 s à 300 h.
• Mode de fonctionnement temporisation active.
• Montage sur rail DIN, montage en surface, montage encastré.
• Aucune tension d'entrée.
• Polyvalent.
Valeurs nominales H3CR-A - Temporisateur de relais statique - SSR.
• Tension d'alimentation nominale 100 à 240 V c.a. (50 / 60 Hz), 100 à 125 V c.c.
• Plage de tension de fonctionnement 80 % à 110 % de la tension d'alimentation nominale (90 % à 110 % à 12 V c.c).
• Réinitialisation de l'alimentation, temps d'ouverture de l'alimentation min. 0,1 s.
• Plage de tension de fonctionnement 80 % à 110 % de la tension d'alimentation nominale (90 % à 110 % à 12 V c.c).
• Réinitialisation de l'alimentation, temps d'ouverture de l'alimentation min. 0,1 s.
Caractéristiques supplémentaires du relais statique H3CR-A.
• Précision du temps de fonctionnement ±0,2 % FS max (±0,2 % ±10 ms max dans une plage de 1,2 ou 3 s).
• Erreur de réglage ±5 % FS ±50 ms.
• Tension de réinitialisation 10 % maximum de la puissance nominale de l'alimentation.
• Résistance aux vibrations - destruction de 10 à 55 à 10 Hz avec amplitude de 0,75 mm simple dans chacune des 3 directions pendant 2 heures.
• Résistance aux vibrations - dysfonctionnement de 10 à 55 Hz avec amplitude de 0,5 mm simple dans chacune des 3 directions pendant 10 minutes.
• Résistance aux chocs - destruction 1000 m/s², 3 fois dans chacune des 6 directions.
• Résistance aux chocs - dysfonctionnement 100 m/s², 3 fois dans chacune des 6 directions.
• Température ambiante de fonctionnement -10 °C à 55 °C sans givrage.
• Durée de vie sortie contact (mécanique uniquement) 20 000 000 opérations min (à vide à 1800 opérations/h).
• Durée de vie sortie contact (électrique uniquement) 100 000 opérations min (5 A à 250 V a.c., charge résistive à 1800).
• Couleur du boîtier Gris clair (Munsell 5Y7/1).
• Surface du panneau de protection IP40.
• Poids du relais temporisé 90 g env.
• Erreur de réglage ±5 % FS ±50 ms.
• Tension de réinitialisation 10 % maximum de la puissance nominale de l'alimentation.
• Résistance aux vibrations - destruction de 10 à 55 à 10 Hz avec amplitude de 0,75 mm simple dans chacune des 3 directions pendant 2 heures.
• Résistance aux vibrations - dysfonctionnement de 10 à 55 Hz avec amplitude de 0,5 mm simple dans chacune des 3 directions pendant 10 minutes.
• Résistance aux chocs - destruction 1000 m/s², 3 fois dans chacune des 6 directions.
• Résistance aux chocs - dysfonctionnement 100 m/s², 3 fois dans chacune des 6 directions.
• Température ambiante de fonctionnement -10 °C à 55 °C sans givrage.
• Durée de vie sortie contact (mécanique uniquement) 20 000 000 opérations min (à vide à 1800 opérations/h).
• Durée de vie sortie contact (électrique uniquement) 100 000 opérations min (5 A à 250 V a.c., charge résistive à 1800).
• Couleur du boîtier Gris clair (Munsell 5Y7/1).
• Surface du panneau de protection IP40.
• Poids du relais temporisé 90 g env.
Adaptateur de montage encastré pour relais statique SSR adapté.
• Numéro de pièce Y92F-30, numéro de stock 342916.
Couvercle de protection pour relais statique SSR adapté.
• Référence Y92A-48B, numéro de stock 8276814 (fabriqué à partir de plastique dur).
Prise de raccordement frontale pour relais statique SSR adaptée.
• Référence P2CF-11-E, numéro de stock 342922 (protection des doigts, utiliser des cosses à sertir fourchues).
Prise de raccordement arrière/couvercle de borne pour relais statique adaptés.
• Référence P3GA-11, numéro de stock 1884562 (borne à vis).
• Référence Y92A-48G, numéro de stock 8276820 (couvercle étanche).
• Référence Y92A-48G, numéro de stock 8276820 (couvercle étanche).
Caractéristiques techniques
Attribut | Valeur |
---|---|
Tension d'alimentation | 100 → 240V |
Type de montage | Montage panneau |
Nombre de fonctions du minuteur | Démarrage du clignotement hors tension, Démarrage du clignotement sous tension, Intervalle, Retard à la mise sous tension, Retard du signal de mise hors tension, Retard du signal de mise sous tension/hors tension |
Plage de temps | 0.1 → 2.4s |
Nombre de fonctions du minuteur | Multifonctions |
Configuration de contact | 2 RT |
Incrément de temps | Secondes |
Tension maximale | 125 V dc, 250V c.a. |
Type de raccordement | Connecteur 11 broches |
Configuration de commutation | 2RT |
Largeur | 48mm |
Profondeur | 81.6mm |
Longueur | 48mm |
Série | H3CR |
