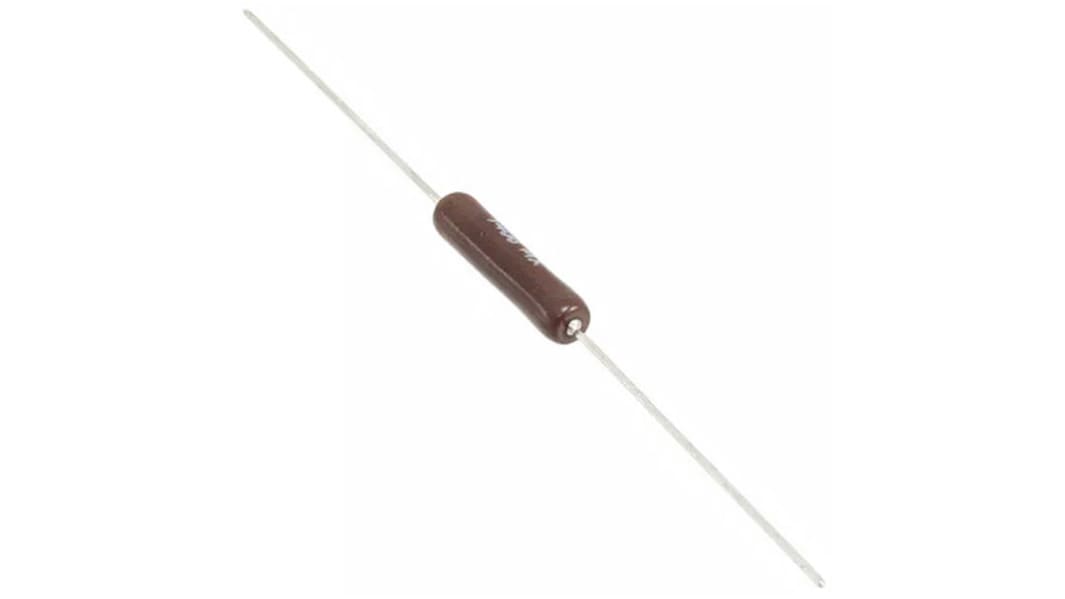

Résistance fixe 10mΩ ±1%, 5W

La série Ohmite 10 se compose de résistances axiales de détection de courant. Deux versions des résistances axiales de la série 10 sont disponibles, avec deux ou quatre bornes.

La variante à quatre bornes est conçue pour une utilisation dans une configuration Kelvin. Cette configuration permet d'appliquer un courant par deux bornes opposées tandis que la tension de détection est mesurée sur les deux autres bornes. Le coefficient de température des bornes et la résistance sont pratiquement éliminés par la configuration Kelvin. L'utilisation de quatre bornes permet d'abaisser la dérivation d'auto-échauffement et d'abaisser le coefficient de température de résistance par rapport aux résistances axiales traditionnelles à deux bornes.

1 % de tolérance en standard, mais d'autres options sont disponibles
Ces résistances axiales sont à faible inductance et non inductives en dessous de 0,25 Ω
Encapsulées dans un composé de silicone
Les variantes à quatre bornes ont des fils en cuivre étamé, tandis que les variantes à deux bornes offrent des bornes en cuivre avec dépôt électrolytique d'étain-plomb ou des bornes en acier recouvert de cuivre
Conforme à la directive RoHS

Les résistances axiales série 10 sont adaptées aux applications de détection de courant. Les variantes à quatre bornes sont idéales pour les applications à résistance faible qui requièrent la plus haute précision et la plus grande stabilité de température.

Détection de courant - Axiales à montage traversant
