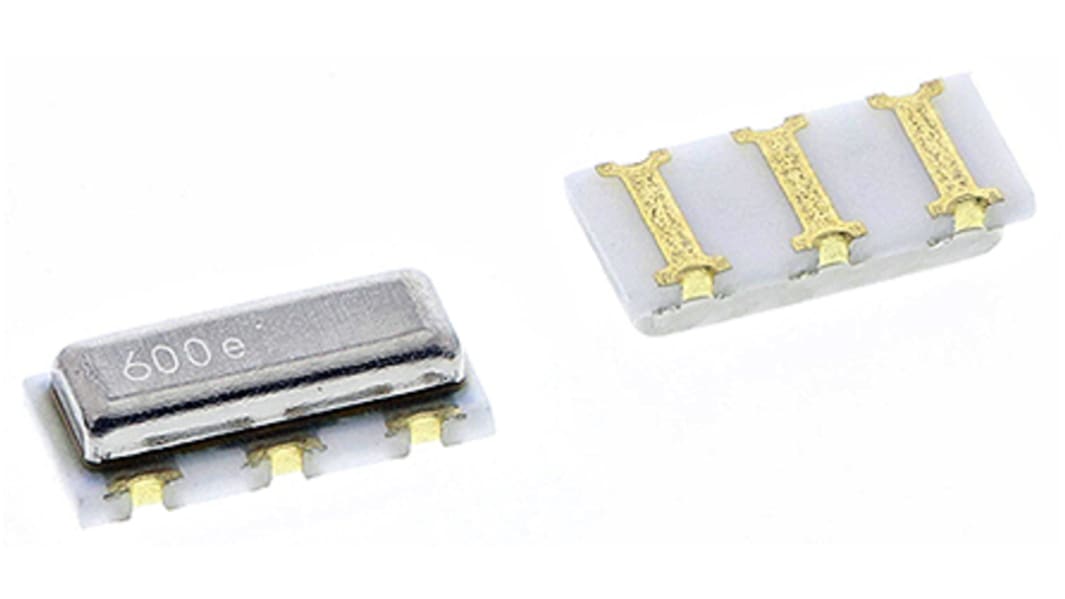

Résonateur céramique, 6MHz, CSTCR6M00G53-R0, Cisaille, 39pF, 4.5 x 2 x 1.15mm, 3 broches

Code commande RS:: 125-3202
Référence fabricant:: CSTCR6M00G53-R0
Marque:: Murata

Résonateur céramique, 6MHz, CSTCR6M00G53-R0, Cisaille, 39pF, 4.5 x 2 x 1.15mm, 3 broches

En stock à partir du 12/12/2023, livraison sous 3 jour(s)

Ajouté

Prix pour l'unité (en bobine de 3000)

0,08 €

0,10 €

Unité	Prix par unité	la bobine*
3000 +	0,08 €	240,00 €
*Prix donné à titre indicatif

Code commande RS:: 125-3202
Référence fabricant:: CSTCR6M00G53-R0
Marque:: Murata

Documentation technique

Datasheet

Schematic Symbol & PCB Footprint

Législation et Conformité

Pays d'origine :: JP

Détail produit

CSTCR

Aucun ajustement nécessaire pour les circuits d'oscillation
Condensateurs de charge intégrés
Large sélection de fréquences disponible

Les résonateurs en céramique bande MHz de la série CSTCR, de Murata, font partie de la gamme CERALOCK®. Les résonateurs en céramique CERALOCK® sont fabriqués à partir de céramique piézoélectrique à haute stabilité. Avec capacité de charge intégrée, ces résonateurs en céramique CMS éliminent le besoin de condensateurs de charge externes. Grâce à une petite taille de boîtier et à un profil bas, ces résonateurs en céramique permettent une utilisation économe de l'espace et la possibilité d'un montage haute densité.

Les résonateurs en céramique CSTCR peuvent être utilisés dans des applications comme remplacement pour les oscillateurs à quartz. Les applications adaptées incluent les CI de contrôleur USB, l'équipement audio et les instruments de musique, entre autres.

Résonateurs - CMS

Caractéristiques techniques

Attribut	Valeur
Fréquence de résonance	6MHz
Tolérance de fréquence	±0.5%
Mode d'oscillation	Cisaille
Capacitance de charge	39pF
Résistance de résonance	50Ω
Stabilité en fréquence	±0.2%
Type de montage	Montage en surface
Nombre de broches	3
Dimensions	4.5 x 2 x 1.15mm
Hauteur	1.15mm
Longueur	4.5mm
Température d'utilisation maximum	80°C
Température d'utilisation minimum	-20°C
Largeur	2mm
