Sonde pour oscilloscope Tektronix, TCP0030A, bande passante ≥ 120MHz, ASIC

La série Tektronix TCP300 de sondes de courant à capteur ouvert intègre un transformateur et la technologie d'effet Hall. Les modèles TCP300 TCP303 (796-2683), TCP305A (781-0810) et TCP312A (781-0801) sont utilisés avec amplificateur TCPA300 (764-4391), disponible séparément, afin de fournir une capacité haute performance, qu'il s'agisse de mesures en milliampères basses ou de mesures de niveaux de courant très élevés. La TCP0030A (781-0807) est alimenté directement par les oscilloscopes avec l'interface TekVPI.

Utilisation facile et mesures de courant c.a. / c.c. précises
Permet d'établir la connexion à des oscilloscopes Tektronix à l'aide de l'interface de sonde TekVPI™.
Permet l'évolutivité des unités automatiques et l'affichage sur l'écran de l'oscilloscope
La structure à capteur ouverte permet d'établir facilement la connexion des circuits
Typiquement moins de 1 % d'erreur en gain de c.c.
Faible bruit et dérive c.c.
Facile à démagnétiser et mise à zéro automatique
Commandes de réglage et voyants état/diagnostic sur la sonde et via le menu d'affichage d'interface utilisateur de l'oscilloscope

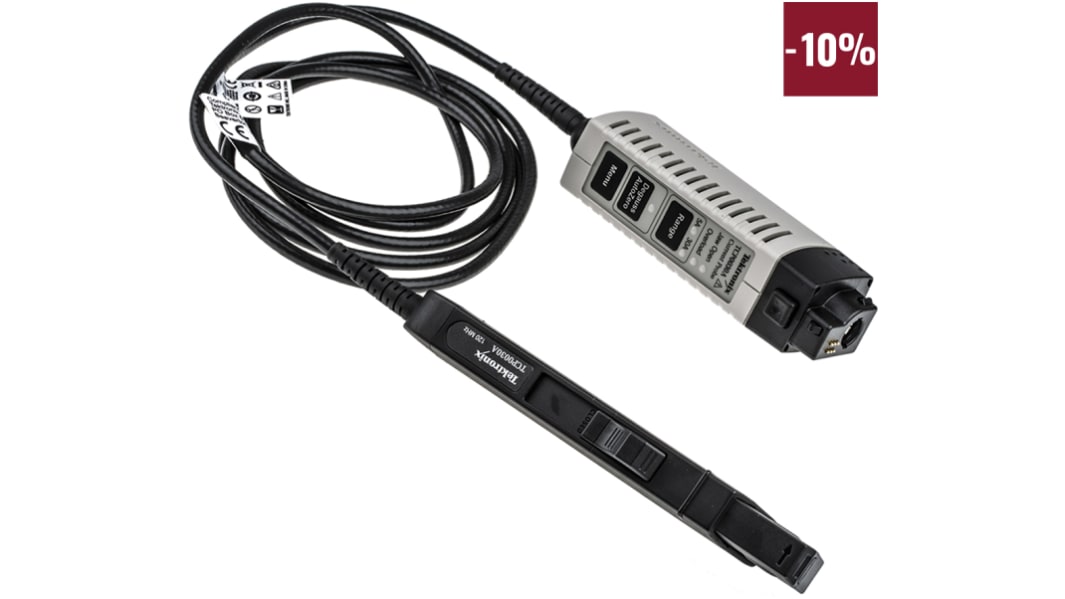

La sonde d'oscilloscope à courant Tektronix TCP0030A est conçue pour une connexion directe aux oscilloscopes avec l'interface de sonde. Cette sonde de mesure de courant c.a./c.c. facile à utiliser fournit une largeur de bande supérieure à 120 MHz avec des plages de mesure 5 A et 30 A sélectionnables. Il fournit également une capacité de mesure de faible courant exceptionnelle et une précision aux niveaux de courant aussi faibles que 1 mA. La sonde combine la technologie à effet Hall avec l'interface d'oscilloscope Tektronix TekVPI.

La largeur de bande est de c.c. à 120 MHz
Capacité de mesure c.a./c.c.
Réglages de plage de 5 A et 30 A.
Le temps de montée est de 2,92 ns
Le courant c.c. et RMS maximum est de 30 A.
Tension d'impulsion Peak maximum 50 A.
La tension d'entrée maximale est de 150 V CAT II (fil isolé 300 V CAT II)
La structure à capteur ouverte permet d'établir facilement la connexion des circuits
Généralement moins de 1 % d'erreur de gain c.c.
Faible bruit et dérive c.c.
Démagnétisation/mise à zéro automatique à un bouton - commandes de configuration Degauss et AutoZero faciles et indicateurs d'état/diagnostic de sonde sur le matériel de sonde et via le menu d'affichage de l'interface utilisateur de l'oscilloscope
Tête de sonde (LxWxH) - 200 x 16 x 32 mm
Longueur du câble : 200 cm
Taille maximale du conducteur : 5 mm

La communication intelligente avec les oscilloscopes TekVPI TM fournit :
- Mise à l'échelle et lecture des unités. Lecture automatique à l'écran des ampères et de la magnitude. La configuration manuelle n'est pas nécessaire. Le calcul de la main de volts à ampères est inutile
- Démagnétisation de bouton-poussoir et fonctionnalité de mise à zéro automatique
- LED d'état de sonde et d'indicateur de diagnostic
- Commande de sonde GPIB/USB à distance

Conception d'alimentation
Entraînement de moteur de conception
Ballast électronique
Power Semiconductors
Commande de mode de commutation
Systèmes UPS
Convertisseurs d'alimentation
Communications mobiles
Entraînement de moteur
Electronique industrielle/grand public

Compatible CE
Conforme WEEE
