Sonde pour oscilloscope Différentielle, Haute tension Tektronix, THDP0200, bande passante 200MHz, atténuation 500x,

Les solutions de sondes haute tension Tektronix offrent sécurité et précision dans les applications comprenant : mesures flottantes, conception de puissance de commutation, conception d'entraînement de moteur, conception de ballast électronique, conception d'affichage CRT, conception et maintenance de convertisseur de puissance et évaluation de circuit de puissance.

Indicateur de dépassement de gamme
Certification de sécurité
Atténuation commutable
Limite de bande passante commutable
Longueur de câble 1,5 m (THDP et TMDP), 1,8 m (P52xxA)

Les sondes de série TMDP et THDP possèdent l'interface TekVPI® qui permet la communication intelligente entre l'oscilloscope et la sonde. Chaque sonde TekVPI possède des commandes et des voyants situés sur le boîtier de compensation de sonde, conçu pour fournir un accès facile et rapide aux commandes de configuration de sonde les plus fréquemment requises, ainsi qu'à l'état de fonctionnement. Les sondes de série P52xxA ont possèdent une interface Tektronix TekProbe® qui communique les informations d'échelle à l'oscilloscope. Les sondes différentielles haute tension Tektronix incluent : TMDPO200 (752-7366) ; THDPO200 (752-7357) ; THDP0100 (752-7353) ; P5200A (734-5029) ; P5202A (734-5022) ; P5205A (734-5026) ; P5210A (734-5035).

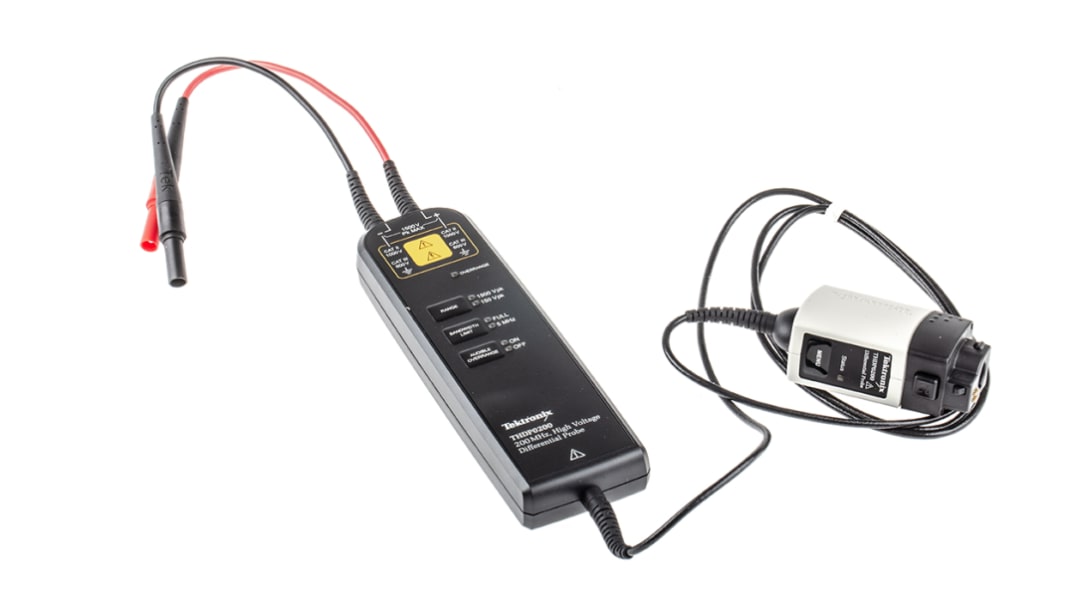

Le Tektronix THDP0200 est une sonde d'oscilloscope différentielle active capable de mesurer en toute sécurité des tensions différentielles jusqu'à ±1 500 V. Cette sonde est efficace pour effectuer des mesures dans les circuits IGBT tels que les entraînements de moteur et les convertisseurs de puissance. Il prend en charge des largeurs de bande jusqu'à 200 MHz et des vitesses de balayage jusqu'à 275 V/ns à un gain de 1/250.
Une large gamme de solutions d'analyse haute tension qui permettent aux utilisateurs de réaliser des mesures flottantes en toute sécurité et avec précision.

Remarque :
Les sondes des séries TMDP et THDP sont dotées de l'interface TekVPI ® qui permet une communication intelligente entre l'oscilloscope et la sonde. Chaque sonde TekVPI est dotée de commandes et d'indicateurs situés sur le boîtier de compensation de sonde, conçus pour fournir un accès rapide et facile aux commandes de configuration et à l'état de fonctionnement les plus couramment requis. Les sondes de la série P52xxA sont dotées de l'interface Tektronix TekProbe ® qui communique des informations d'échelle à l'oscilloscope

La largeur de bande est de c.c. à 200 MHz

Les sondes différentielles haute tension sont utilisées pour mesurer les différences de tension entre deux points de test où aucun point de test n'est à la masse. Elles sont présentes dans les applications suivantes :

Mesures flottantes
Conception d'alimentation à découpage
Conception d'entraînement de moteur
Conception de ballast électronique
Conception d'écran CRT
Conception et entretien du convertisseur de puissance
Evaluation de l'alimentation
Interface BNC (sondes P5200A)
Interface TekVPI (sondes série TMDP et THDP)
Interface TekProbe

CAT II 1 000 V.
CAT III 600 V
