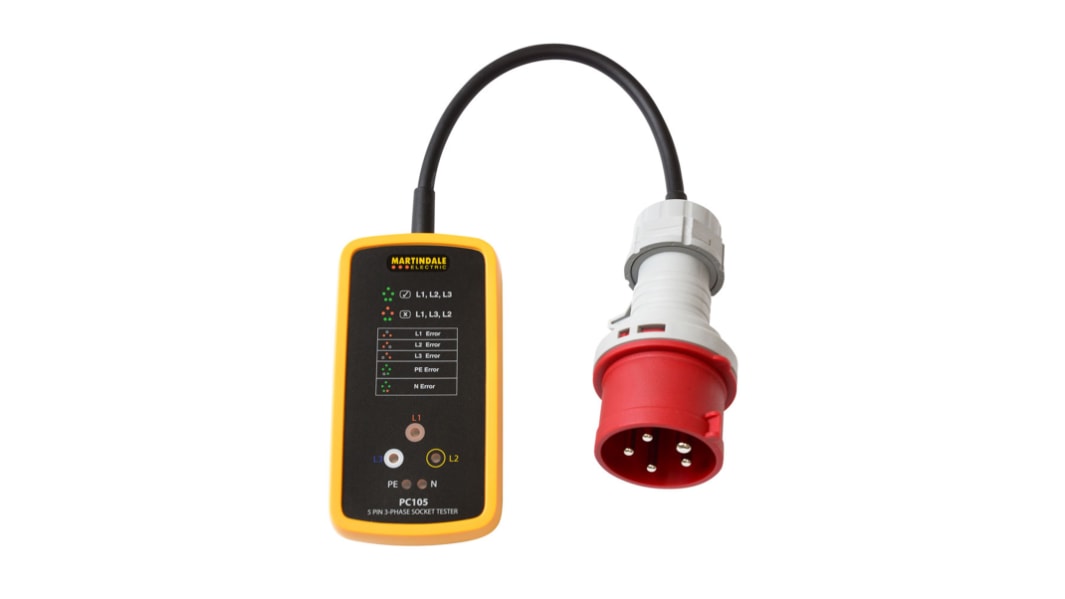

Testeur prise Martindale PC105/16

Le PC105 est un testeur de prise femelle 3 phases, conçu pour vérifier rapidement la présence de phases, de séquence de phases, de neutres et de PE dans une prise femelle 5 broches, 16 A, 32 A et 63 A.

Ce circuit inclut un support une embase cinq broches pour la connexion à une prise femelle compatible, attaché via un câble au corps principal du testeur de prise femelle.
Une fois connecté, le circuit évalue la présence de phases, la séquence de phases et la présence de neutre et PE, puis affiche les résultats sous forme de voyant à LED multicolore.
Le circuit inclut un guide pratique sur le devant avec toute indication par LED possible.
L1, L2 et L3 : présent
L1, L2 et L3 : manquant, PE : présent
L1 : erreur
L2 : erreur
L3 : erreur
PE : erreur
N : erreur

Le testeur de prise femelle industrielle triphasée Martindale est un dispositif de pointe avec une intensité nominale de 16 c.a. et une plage de tension de détection entre 380 et 415 V c.a. Il vérifie le câblage incorrect, la présence de phase, la présence de PE et la présence de neutre. Ce dispositif inclut une prise femelle pour la connexion à des prises femelles compatibles, fixées via un câble au corps principal du testeur.

Configuration de 5 broches
Contrôles d'état de 7 câblages
Indication de séquence de phases
Contrôle de la mise à la terre/neutre
Double isolation de classe II.
Alimentation secteur
Ecran du panneau avant
La fréquence est de 50 Hz

Systèmes électriques
Commercial

BSEN 61010-1
BSEN 61326-1
CAT II 300 V.
