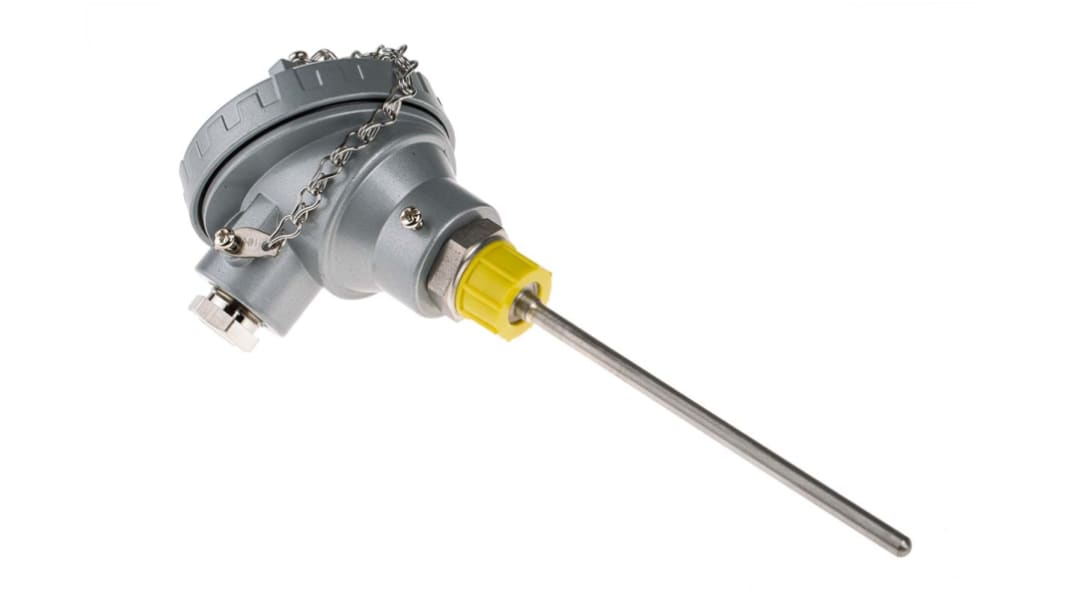

Thermocouple type K Ø 6mm, L 150mm, +1100°C max à Tête de connexion

Une gamme de capteurs ou de sondes de température à thermocouple de type K de RS Pro conformes à la norme CEI 584. Ces sondes de température à thermocouple sont de fabrication durable et équipées d'une gaine de sonde flexible isolée minérale en acier inoxydable 310, qui peut être courbée et formée pour s'adapter à une large gamme d'applications. Le thermocouple est équipé d'une jonction à chaud isolée pour réduire les interférences électriques. Une extrémité du thermocouple est équipée d'une tête de terminaison compacte KNS qui protège les connexions

Un thermocouple est un capteur utilisé pour mesurer la température dans une large gamme de procédés différents et se compose de deux pattes de fil en métaux différents reliés entre eux à leurs deux extrémités pour former deux jonctions. La jonction chaude ou de mesure est connectée au corps dont la température va être mesurée. La jonction froide ou de référence est connectée à un corps de température connue. Lorsque la jonction de mesure est placée sur quelque chose de chaud, une différence de tension ou de potentiel entre l'élément en question et la jonction de référence se produit. Cette tension peut ensuite être convertie en une mesure de température à l'aide de tables de référence de thermocouple. Ce processus est également connu sous le nom d'effet Seebeck.

Une jonction isolée ou non reliée à la terre décrit les fils de thermocouple qui sont soudés ensemble et entièrement recouverts par une gaine de protection extérieure qui les isole, souvent par l'utilisation d'un isolant minéral. L'avantage de cette technique est qu'elle réduit les interférences électriques et permet des relevés stables

L'isolant minéral est utilisé pour isoler les fils du thermocouple l'un de l'autre et de la gaine de sonde en métal qui les entoure. La gaine est remplie d'une poudre d'oxyde de magnésium très compressée qui empêche les conducteurs d'entrer en contact l'un avec l'autre sur une jonction fixe. La densité élevée de la poudre minérale permet au thermocouple d'offrir une réponse rapide car il favorise un transfert thermique rapide entre le conducteur et la gaine. L'isolant minéral permet également de protéger le fil du thermocouple contre les dommages environnementaux tels que la corrosion ; il empêche les interférences électriques et permet au câble d'être flexible tout en conservant sa résistance mécanique

Une tête de borne est conçue pour fournir un accès aux connexions entre le capteur et le câblage de l'instrument et fournit une protection contre l'environnement. La tête de borne KNE sur ce thermocouple offre une finition en aluminium et un indice de protection IP67. Un bloc de jonction compensé et un presse-étoupe M20 sont intégrés dans la tête pour la connexion au câble externe. Une connexion BSP à la base de la tête est utilisée pour la connexion à la sonde à thermocouple. La tête de raccordement comprend également un cabochon et une chaîne de retenue

• Jonction à chaud isolée pour réduire les interférences électriques
• Isolant minéral pour plus de flexibilité, de durabilité et de hautes performances
• Conforme à la norme CEI 584
• Flexible, peut être plié dans n'importe quelle forme pour une installation facile
• Gaine durable en acier inoxydable 310 pour la protection contre la corrosion et l'oxydation
• Sonde de 6 mm de diamètre
• Tête de raccordement à indice de protection IP67 pour l'accès à la connexion et sa protection
• Connexion d'entrée de sonde BSP
• Presse-étoupe M20 pour la connexion externe

Les thermocouples de type K (nickel-chrome/nickel-aluminium) sont le type de thermocouple le plus courant et sont à la fois précis et souples avec une large plage de températures. Les applications typiques pour ces sondes à thermocouple de type K à isolant minéral incluent les échangeurs de chaleur, les centrales électriques, les fours à brique et ciment, le traitement thermique et les fours de cuisson, les thermostats, les thermomètres agroalimentaires, les diagnostics de véhicule et dans les laboratoires
