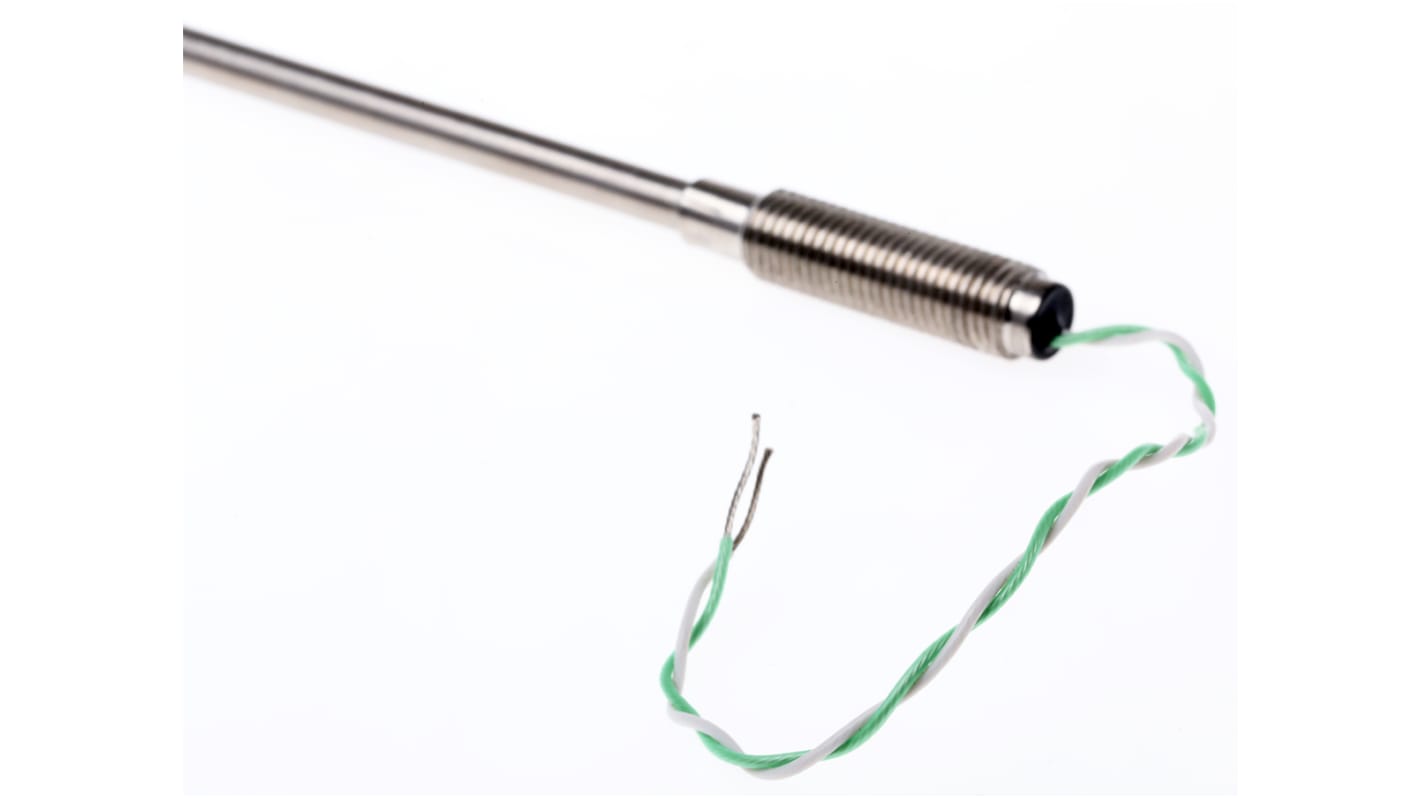

Thermocouple à isolation minérale RS PRO type K Ø 4.5mm, L 250mm, +1100°C max à Raccord dénudé

Une gamme de capteurs ou sondes de température à thermocouple de type K de RS Pro conformes à la norme CEI 584. Ces sondes de température à thermocouple sont de fabrication durable et équipées d'une gaine de sonde flexible isolée minérale en acier inoxydable 310, qui peut être courbée et formée pour s'adapter à une large gamme d'applications. Le thermocouple est équipé d'une jonction à chaud isolée à un seul élément pour une réduction des interférences électriques, et d'un raccord simple fileté à pas fin M8 x 1 mm avec une température nominale de 200 °C.

Un thermocouple est un capteur utilisé pour mesurer la température dans une large gamme de procédés différents et se compose de deux pattes de fil en métaux différents reliés entre eux à leurs deux extrémités pour former deux jonctions. La jonction chaude ou de mesure est connectée au corps dont la température va être mesurée. La jonction froide ou de référence est connectée à un corps de température connue. Lorsque la jonction de mesure est placée sur quelque chose de chaud, une différence de tension ou de potentiel entre l'élément en question et la jonction de référence se produit. Cette tension peut ensuite être convertie en une mesure de température à l'aide de tables de référence de thermocouple. Ce processus est également connu sous le nom d'effet Seebeck.

Une jonction isolée ou non reliée à la terre décrit les fils de thermocouple qui sont soudés ensemble et entièrement recouverts par une gaine de protection extérieure qui les isole, souvent par l'utilisation d'un isolant minéral. L'avantage de cette technique est qu'elle réduit les interférences électriques et permet des relevés stables

L'isolant minéral est utilisé pour isoler les fils du thermocouple l'un de l'autre et de la gaine de sonde en métal qui les entoure. La gaine est remplie d'une poudre d'oxyde de magnésium très compressée qui empêche les conducteurs d'entrer en contact l'un avec l'autre sur une jonction fixe. La densité élevée de la poudre minérale permet au thermocouple d'offrir une réponse rapide car il favorise un transfert thermique rapide entre le conducteur et la gaine. L'isolant minéral permet également de protéger le fil du thermocouple contre les dommages environnementaux tels que la corrosion ; il empêche les interférences électriques et permet au câble d'être flexible tout en conservant sa résistance mécanique

• Jonction à chaud isolée pour réduire les interférences électriques
• Isolant minéral pour plus de flexibilité, de durabilité et de hautes performances
• Conforme à la norme CEI 584
• Flexible, peut être plié dans n'importe quelle forme pour une installation facile
• Gaine en acier inoxydable 310 pour la protection contre la corrosion et l'oxydation
• Raccord simple fileté à pas fin M8 x 1 mm
• Large plage de températures de -100 à +1 100 °C

Les thermocouples de type K (nickel-chrome/nickel-aluminium) sont le type de thermocouple le plus courant et sont à la fois précis et souples avec une large plage de températures. Les applications typiques pour ces sondes à thermocouple de type K à isolant minéral incluent les échangeurs de chaleur, les centrales électriques, les fours à brique et ciment, le traitement thermique et les fours de cuisson, les thermostats, les thermomètres agroalimentaires, les diagnostics de véhicule et dans les laboratoires

Des écrous de blocage M8 sont disponibles, voir les codes commande 762-1162 et 762-1187
